Immergas ERP - Page 5

IT
5
Pompa di circolazione..
I gruppi vengono forniti con circolatori muniti di
regolatore di velocità.
Queste impostazioni sono adeguate per la maggior
parte di soluzioni impiantistiche.
Il circolatore è equipaggiato con un’elettronica di
comando che permette di impostare funzionalità
evolute. Per un corretto funzionamento è ne-
cessario scegliere la tipologia di funzionamento
più adatta all’impianto e selezionare la velocità
nel range disponibile privilegiando il risparmio
energetico.

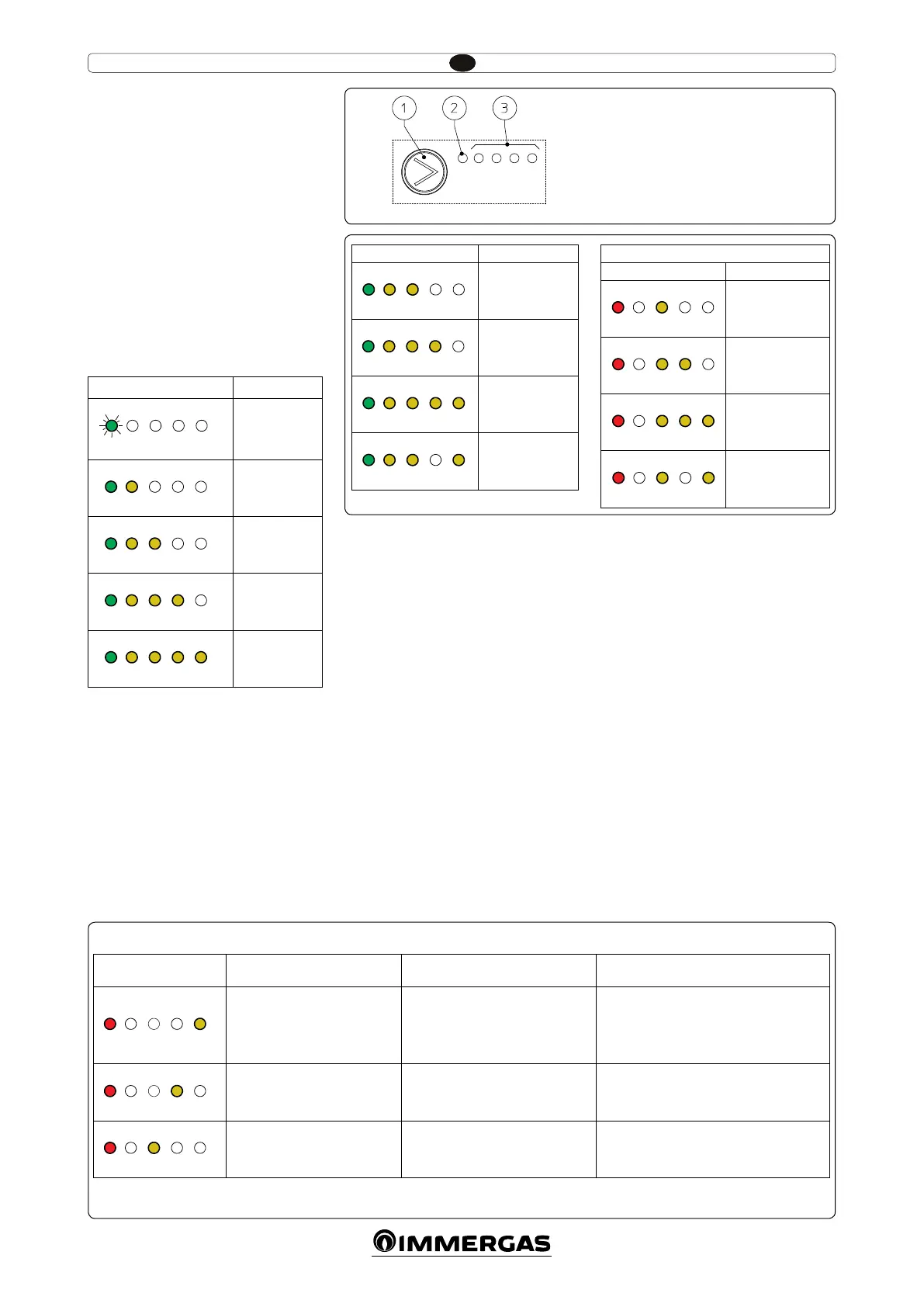

Visualizzazione stato di funzionamento. Du-
rante il normale funzionamento il led di stato
(2 Fig. 4) è acceso di colore verde (lampeggiante
(FL) quando è in stand-by), i quattro led gialli
(3 Fig. 4) indicano l'assorbimento del circolatore
secondo la seguente tabella:
Led circolatore Assorbimento
G Y Y Y Y
FL O O O O
Circolatore in
stand-by
G Y Y Y Y
On On O O O
0 ÷ 25 %
G Y Y Y Y
On On On O O
25 ÷ 50 %
G Y Y Y Y
On On On On O
50 ÷ 75 %
G Y Y Y Y
On On On On On
75 ÷ 100 %
Selezione modalità di funzionamento. Per
vedere la modalità di funzionamento attuale è
suciente eettuare una singola pressione del
pulsante (1 Fig. 4).
Per cambiare la modalità di funzionamento
premere il pulsante dai 2 ai 10 secondi no al
lampeggio della congurazione attuale, in se-
guito ad ogni pressione del pulsante si scorrono
ciclicamente tutte le funzioni possibili secondo
la tabella (Fig. 5). Trascorsi alcuni secondi sen-
za eettuare nessuna operazione il circolatore
memorizza la modalità selezionata e torna alla
visualizzazione di funzionamento.
- Curva costante: il circolatore funziona ad una
curva costante. Il punto di lavoro del circola-
tore si sposterà verso l'alto o verso il basso in
funzione della richiesta dell'impianto.
- Prolo PWM: non utilizzare questa modalità
di funzionamento.
Blocco pulsante selezione. Il pulsante è dotato
di una funzione che blocca il funzionamento
dello stesso per prevenire modiche accidentali,
per bloccare il pannello di controllo è necessario
premere per più di 10 secondi (durante i quali la
congurazione attuale lampeggia) il pulsante (1),
l'avvenuto blocco è segnalato dal lampeggio di
tutti i led del pannello di controllo. Per sbloccare
il pulsante eettuare nuovamente la pressione per
più di 10 secondi.
Diagnostica in tempo reale: in caso di mal-
funzionamento i led forniscono le informazioni
circa lo stato di funzionamento del circolatore,
vedi tabella (Fig. 6):
Led circolatore
(primo led rosso)
Descrizione Diagnostica Rimedio
R Y Y Y Y
On O O O On
Circolatore bloccato
Il circolatore non riesce a ripartire in
automatico a causa di una anomalia
Attendere che il circolatore eettui i tentativi
di sblocco automatico, oppure sbloccare
manualmente l'albero motore agendo sulla vite
al centro della testata.
Se l'anomalia persiste sostituire il circolatore.
R Y Y Y Y
On O O On O
Situazione anomala (il circolatore
continua a funzionare).
bassa tensione di alimentazione
Tensione fuori range Controllare l'alimentazione elettrica
R Y Y Y Y
On O On O O
Anomalia elettrica
(Circolatore bloccato)
Il circolatore è bloccato per un'alimen-
tazione troppo bassa o un malfunzio-
namento grave
Controllare l'alimentazione elettrica, se l'ano-
malia persiste sostituire il circolatore
Legenda:
1 - Pulsante selezione funzioni
2 - Led colore verde (G) / rosso (R)
3 - 4 Led colore giallo (Y)
4
6
5
Led circolatore Descrizione
G Y Y Y Y
On On On O O
Curva costante
velocità 1
G Y Y Y Y
On On On On O
Curva costante
velocità 2
G Y Y Y Y
On On On On On
Curva costante
velocità 3
G Y Y Y Y
On On On O On
Curva costante
velocità 4 (de-
fault)
NON UTILIZZARE
Led circolatore Descrizione
R Y Y Y Y
On O On O O
Prolo PWM
velocità 1
R Y Y Y Y
On O On On O
Prolo PWM
velocità 2
R Y Y Y Y
On O On On On
Prolo PWM
velocità 3
R Y Y Y Y
On O On O On
Prolo PWM
velocità 4
