FUSE
ON
PROT
B+GND REM
LEFT RIGHT
BRIDGED
POWER SPEAKER
FUSE
ON
PROT
B+GND REM
LEFT RIGHT
BRIDGED
POWER SPEAKER
FUSE
ON
PROT
B+GND REM
LEFT RIGHT
BRIDGED
POWER SPEAKER
FIG.3
9
1 ALTOPARLANTE A PONTE
2 ALTOPARLANTI STEREO
3 ALTOPARLANTI TRI-MODE
4 - 8 Ohm
1CH
2 - 4 Ohm
1 CH
2 CH
WOOFER 2CH+1CH
4 - 8 Ohm
2 CH
3 CH
1 CH
4 - 8 Ohm

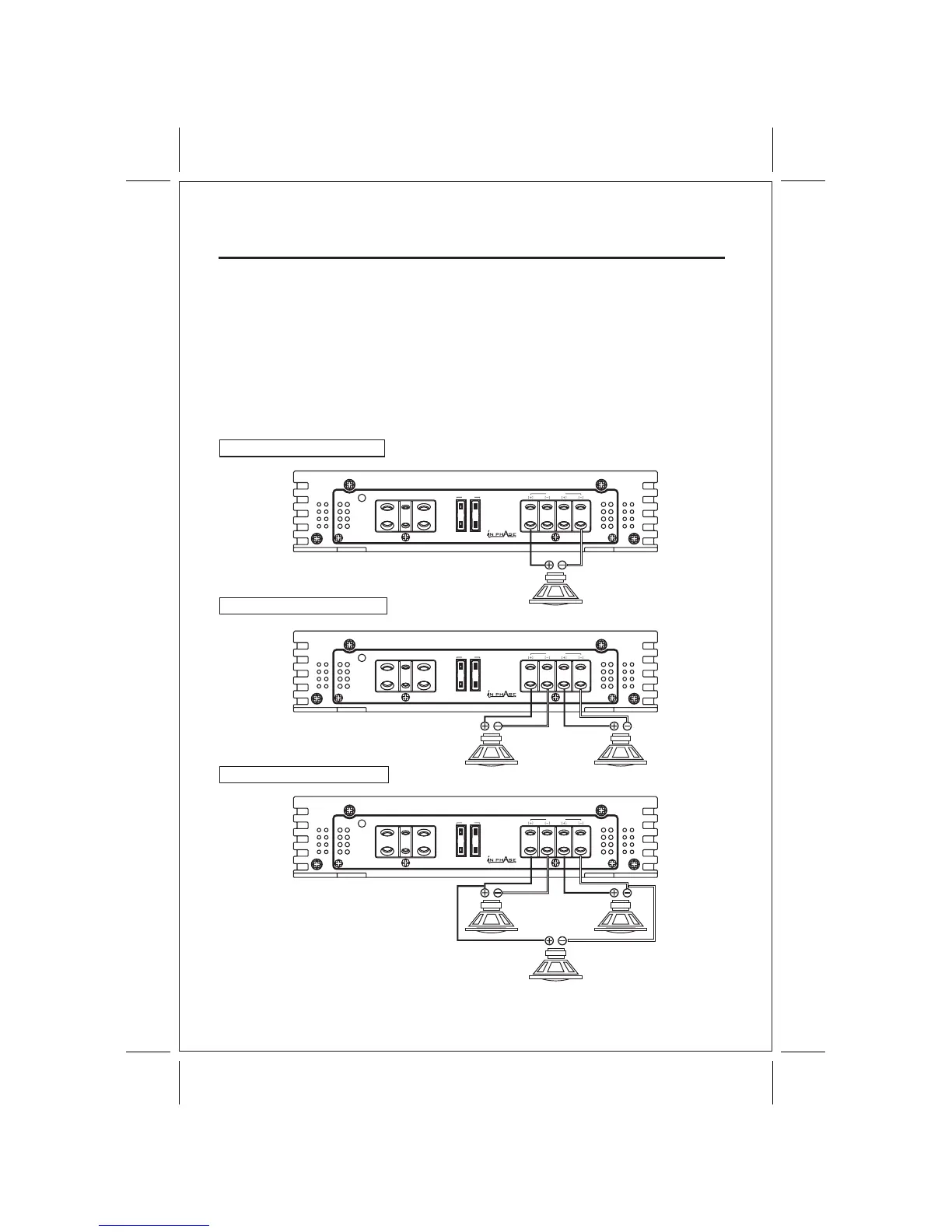

COLLEGAMENTI ALTOPARLANTI
L'amplificatore può funzionare a uno, due o tre canali. L'impedenza minima per il funzionamento a
singolo canale (a ponte/modo) è 4 o 8 ohm. La potenza TRI-canale è riferita a stereo e mono
contemporaneamente. L'impedenza minima rimane la stessa per i sistemi a tre canali
(anteriore/subwooder) fintantoché si utilizzino crossover passivi appropriati. Collegare i cavi
dell'altoparlante destro e sinistro corrispondenti ai terminali di uscita altoparlanti dell'amplificatore.
Assicurarsi che il cavo positivo dall'altoparlante sia collegato al terminale altoparlante positivo
dell'amplificatore e che il cavo negativo dall'altoparlante sia collegato al terminale altoparlante
negativo dell'amplificatore. L'inversione di tali collegamenti provoca lo sfasamento dei coni
dell'altoparlante con conseguente eliminazione dei bassi. Vedere Fig. 3 Collegamenti uscite
altoparlanti
SCHEMA ELETTRICO ALTOPARLANTE A 2 CANALI
