K BASIC - K SMART - K ECOSMART
96
KBASIC-KSMART-KECOSMART_(115V)_IM_20190204

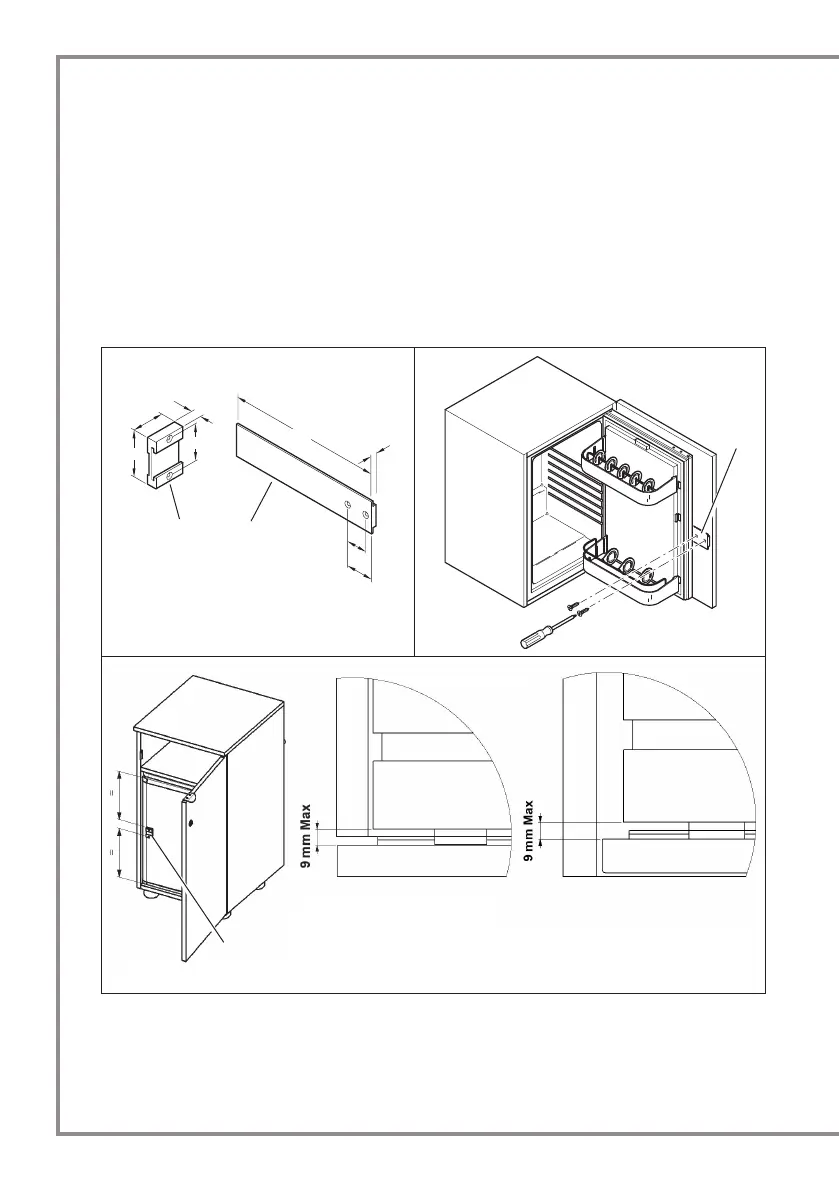

APLICAÇÃO DO TIRANTE
O tirante é um dispositivo - constituído por duas partes, A e B - que liga a porta do minibar à porta do
móvel em que é encaixada, tanto na abertura como no fecho.
Para instalar o tirante proceder como indicado a seguir:
- aparafusar a peça A na porta do minibar;
- abrir a porta do minibar em 90°;
- aparafusar a peça B, perfeitamente horizontal, ao interior da folha da peça de mobiliário, e encaixar na
peça A, para que possa funcionar como guia deslizante.
30
9
20
150
5
27,5
45
45
189A0032
A
B
B
A
Aviso!
Para garantir o fecho correto da porta do minibar, certicar-se de
que a distância entre a parte interna da porta da unidade e a parte
externa da porta do frigoríco não exceda 9 mm.
