SW CUBE 24V
SW_CUBE_24V_28-02-2019
14

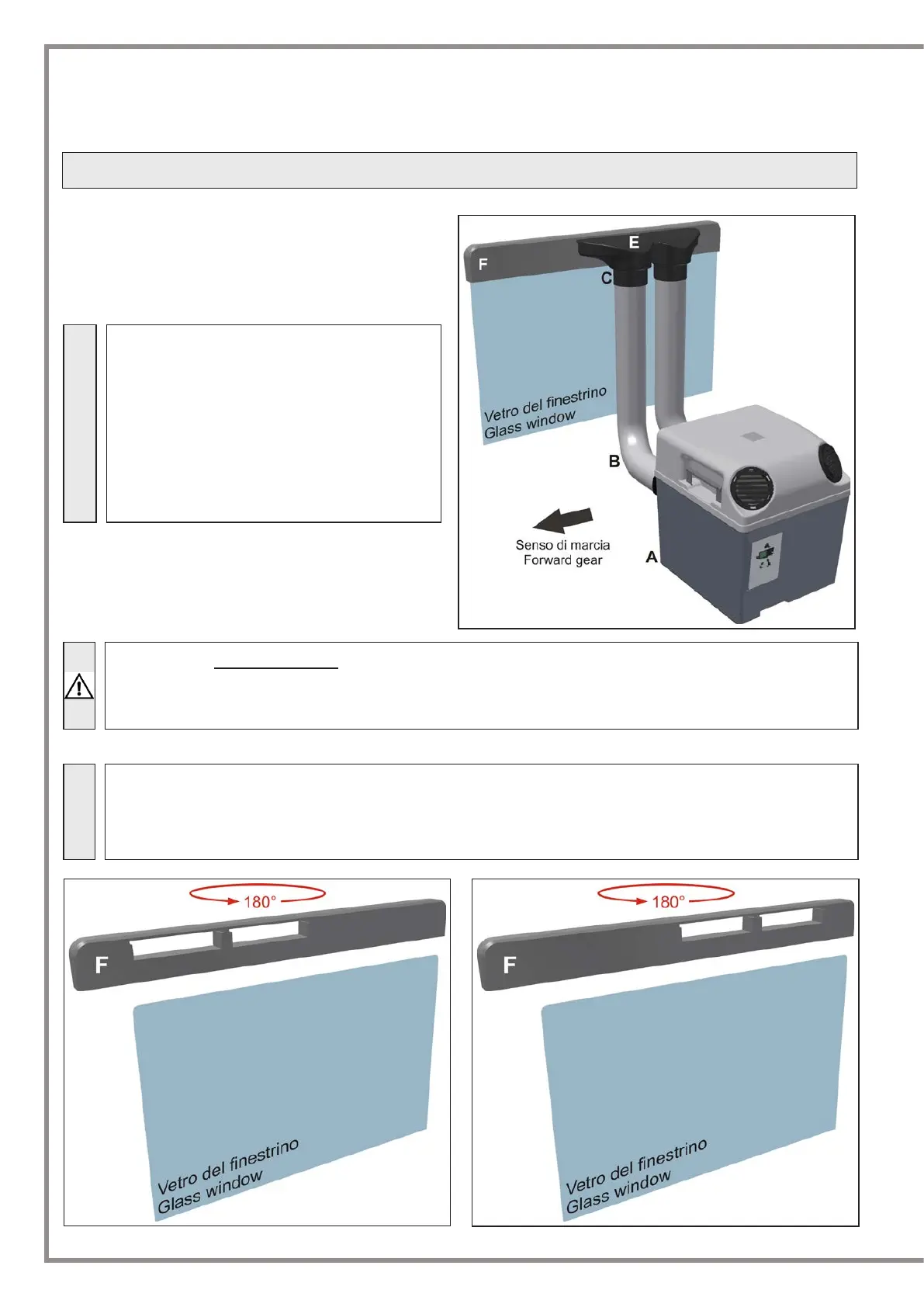

6.5 - GUARNIZIONE SUL FINESTRINO
Per il funzionamento di CUBE
è necessario
collegare i tubi flessibili (B)
; questi dovranno
essere fissati nella parte posteriore di CUBE e
portati al finestrino laterale per lo scambio
dell’aria dove si fisseranno ad esso mediante uno
snorkel (E) e una guarnizione (F).
La soluzione con i tubi fissati al finestrino è quella
standard ma si potrebbe optare anche per
soluzioni alternative (per esempio con i tubi
portati alla botola della cabina).
ATTENZIONE: durante la marcia è indispensabile che la visibilità agli specchietti e attraverso il finestrino
laterale NON sia compromessa. A tal fine optare per il posizionamento di tubi, snorkel e guarnizione nel modo
meno invasivo possibile; se la visibilità non è assicurata spostare “CUBE e relativi componenti in posizione
idonea.
La guarnizione (F) va fissata al finestrino; è dotata di due aperture alle quali si incastrerà lo snorkel (E) a cui
si
collegheranno i tubi flessibili (B) mediante gli imbocchi (C).
La guarnizione ha le due aperture posizionate in modo asimmetrico così da permettere (girando la guarnizione di
180°) il posizionamento dello snorkel (e dei tubi) più avanti o più indietro rispetto al senso di marcia.
