INSTALLATION DE LA POIGNÉE FACULTATIVE
TB31ATB41ATB51A

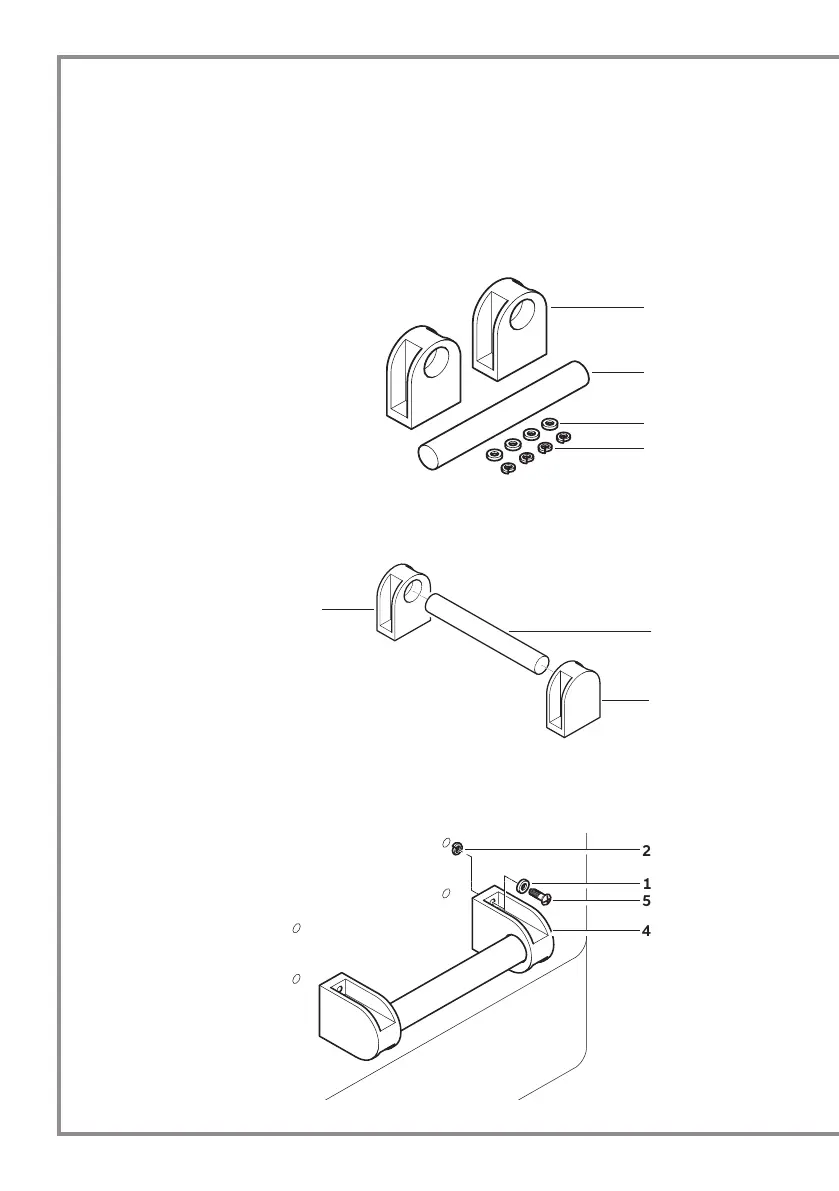

Kit poignée
Le kit d’installation de la poignée comprend :
1 – 4 rondelles
2 – 4 rondelles de ressort en élastique
3 – 1 élément tubulaire rond
4 – 2 supports
Kit de montage
Fixez les supports (4) à l’élément circulaire (3)
Installation de la poignée
Enlevez les vis (5) du coffre.
Adaptez la rondelle (1) à l’extrémité de la poignée (4).
Insérez la vis (5) dans la poignée (4) et insérez la rondelle de ressort en élastique (2) dans son extrémité.
Serrez les vis (5) sur le coffre.
