TB SERIES
TB_SERIES_04-10-2019

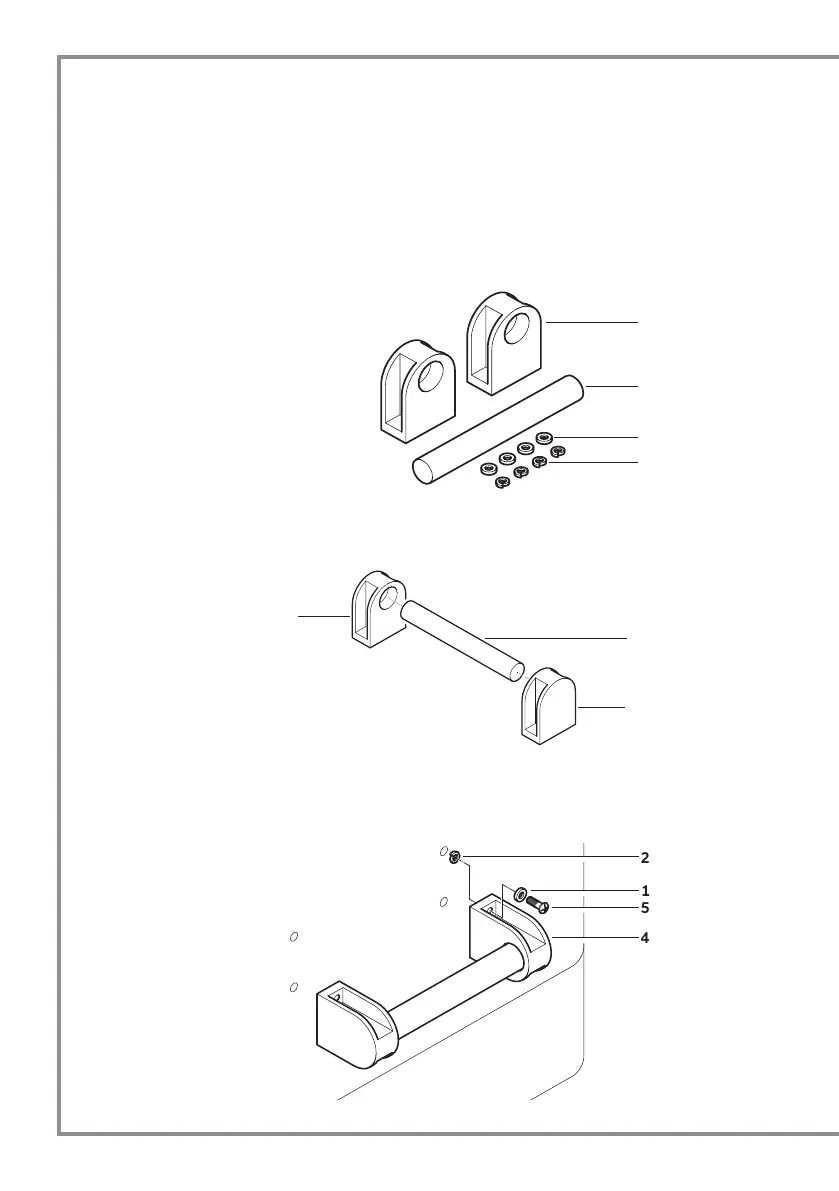

GRIFF INSTALLIEREN OPTIONAL
TB31ATB41ATB51A
Griffset
Der Griff-Montagesatz enthält:
1 - Beilagscheibe Nr. 4 Stck
2 – geschlitzter Federring Nr. 4 Stck
3 – rundes rohrförmiges Zubehörteil Nr. 1 Stck
4 - Untersatz Nr. 2 Stck
1
2
3
4
Set montieren
Die Untersätze (4) am runden Zubehörteil (3) befestigen
4
3
4
4
2
1
5
Griffmontage
Die Schrauben (5) vom Gehäuse abschrauben.
Die Beilagscheibe (1) am Griffende (4) anpassen.
Die Schraube (5) in den Griff (4) einsetzen und ihr Ende in den geschlitzten Federring (2) stecken.
Die Schrauben (5) am Gehäuse festschrauben.
