INSTALAÇÃO DA PEGA OPCIONAL
TB31ATB41ATB51A
Kit da pega

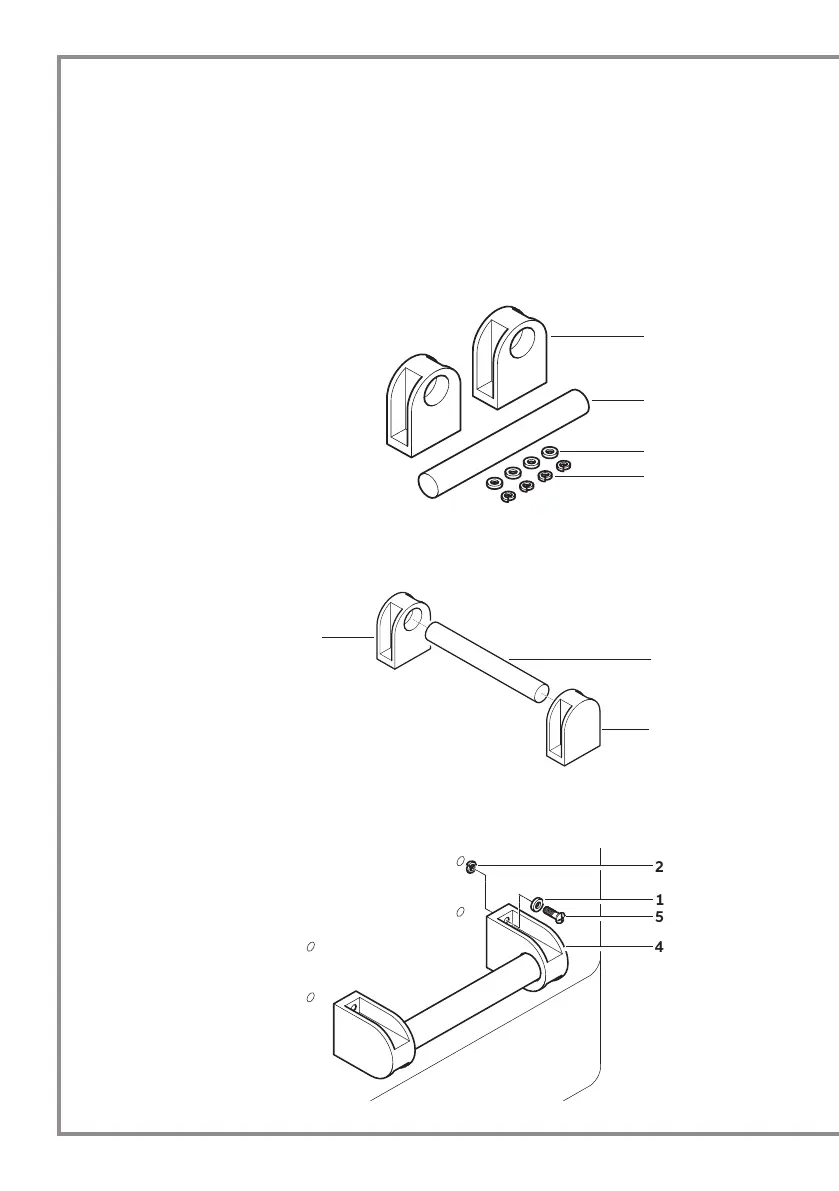

O kit de instalação da pega é composto por:
1 – anilha, quantidade: 4 unidades
2 – anilha de mola, quantidade: 4 unidades
3 – componente tubular redonda, quantidade: 1 peça
4 – suporte, quantidade: 2 unidades
1
2
3
4
Montagem do kit
Encaixe os suportes (4) no componente tubular (3).
Instalação da pega
Retire os parafusos (5) da caixa.
Instale a anilha (1) na ponta da pega (4).
Insira o parafuso (5) na pega (4) e, na sua extremidade insira também a anilha de mola (2).
Aperte os parafusos (5) à caixa.
4
3
4
4
2
1
5
