Lorsque vous êtes au niveau 0, vous pouvez choisir le mode de contrôle.
Appuyez sur le bouton et vériez que l’icône indiquant que « le menu
contient des valeurs paramétrables » ( ) se met à clignoter à l’écran
(voir § Symboles utilisés pour l’afchage ci-après). Lorsque le mode de
contrôle souhaité est afché, appuyez une nouvelle fois sur le bouton
pour valider. L’icône indiquant que « le menu contient des valeurs para-
métrables » ( ) arrête de clignoter.
Ces menus ne sont pas afchés par défaut mais en fonction de l’appli-
cation et des options choisies par l’opérateur au fur et à mesure de la
conguration.
Exemple: Pour régler le temps d’intégration dans le mode de régulation 3
(contrôle d’humidité), allez dans le menu 3.4. Appuyez sur le bouton d’en-
codage. L’icône indiquant que « le menu contient des valeurs paramé-
trables » ( ) se met à clignoter. Réglez la valeur souhaitée en tournant le
bouton et appuyez sur le bouton pour valider.
Pour quitter le mode conguration, allez au niveau 12 (Menu OK) et
appuyez sur le bouton. Vous revenez alors à l’écran d’accueil. Ce menu
dispose aussi d’un sous-menu OK qui permet de revenir à l’écran d’ac-
cueil. Il y a enn une fonction de déconnexion automatique qui permet de
sortir du mode conguration après 5 minutes d’inactivité.
Sauvegarde des réglages
Tous les réglages deviennent actifs à partir du moment où ils ont été
validés, c.-à-d. une fois que vous avez appuyé sur le bouton. Cependant
ils ne sont sauvegardés dans la mémoire ash que lorsque vous quittez le
mode conguration (soit via le menu OK, soit via la déconnexion automa-
tique).
Pour sortir du mode conguration sans sauvegarder les changements
dans la mémoire ash, coupez l’alimentation de l’CMF alors que vous
trouvez toujours dans le mode conguration. Le régulateur revient alors
automatiquement aux dernières valeurs sauvegardées avant que vous ne
fassiez les modications.
Voir le manuel «CMF5U - Manuel» pour en savoir plus sur les menus de
conguration.

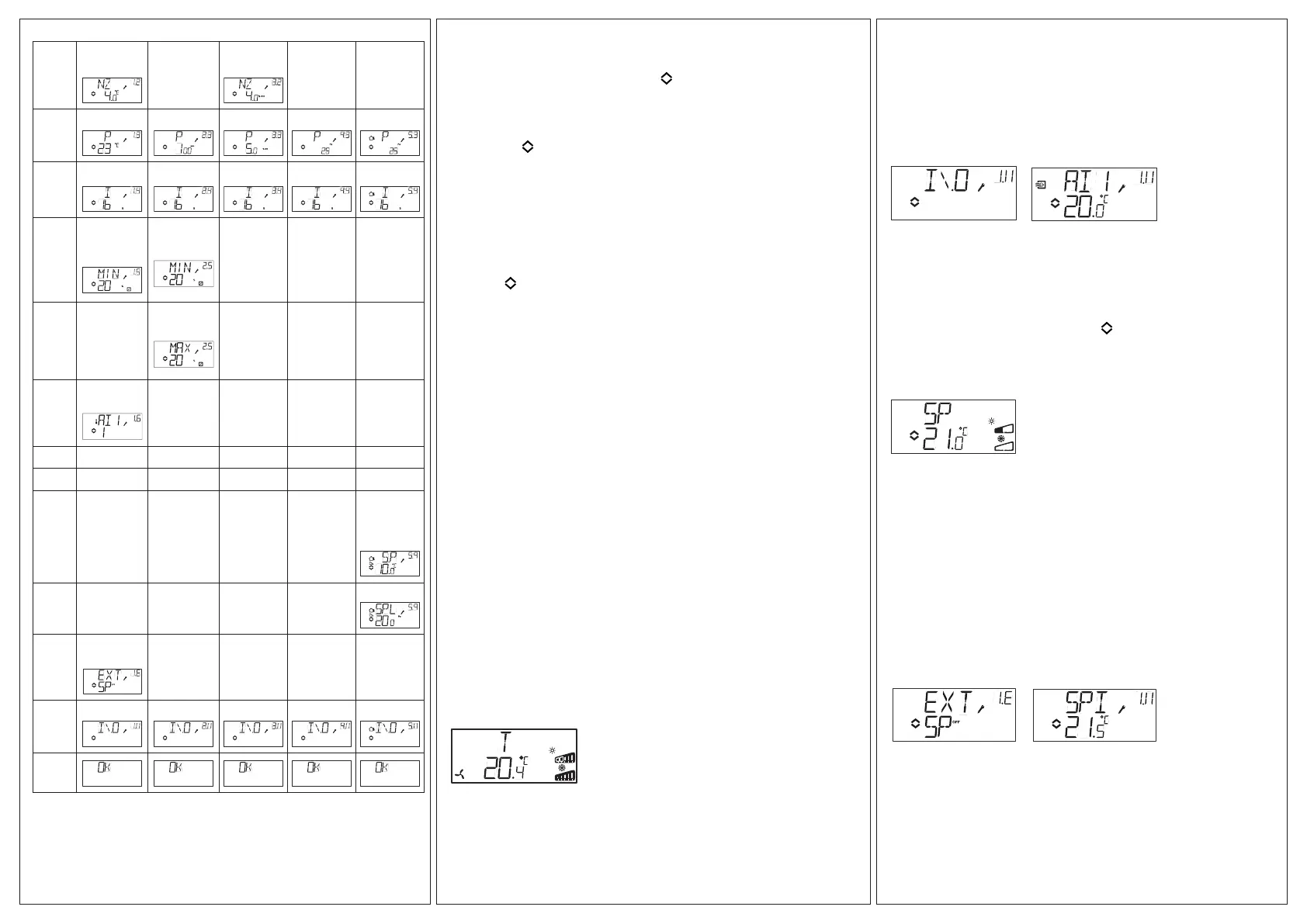

Niveau de base
Ecran de bienvenue :
C’est l’écran qui est afché lorsque qu’il n’y a pas d’action de l’opérateur.
E/S :
A partir de l’écran d’accueil, tournez le bouton dans le sens inverse
des aiguilles d’une montre jusqu’à ce que le texte I/O (entrées/
sorties) s’afche. Appuyez sur le bouton pour renter dans le menu
et visualiser les états et valeurs des entrées/sorties. Pour sortir du
menu, appuyez de nouveau sur le bouton et tourner dans le sens des
aiguilles d’une montre pour revenir à l’écran d’accueil.
Points de consigne :
A partir de l’écran d’accueil, appuyez sur le bouton pour accéder au
menu de réglage des consignes. Pour changer le point de consigne,
appuyez de nouveau sur le bouton. L’icône indiquant que « le menu
contient des valeurs paramétrables » ( ) se met à clignoter. Réglez
la valeur souhaitée en tournant le bouton et appuyez sur le bouton
pour valider.
Consigne externe
À partir de la revision R18 il est possible d’utiliser un potentiomètre
de consigne externe PT1000 ou de régler la valeur de consigne via
l’écran. Le point de consigne externe ne peut être utilisé qu’avec le
mode de régulation 1 (contrôle de température), puis entre 0…40°C.
Pour choisir si le point de consigne est interne ou externe, allez
dans le menu 1.E, réglez EXT SP sur ON pour un point de consigne
externe et sur OFF pour un point de consigne interne. Avec le point
de consigne externe, vous ne pouvez voir la valeur actuelle de la con-
signe que dans le menu de réglage des consignes. Lorsqu’un appa-
reil externe est utilisé pour déterminer le point de consigne, l’échelle
de température doit être paramétrée sur la plage la plus basse.
Menu de conguration : Menu E/S : SPI sélectionné,
choix d’un point de la valeur réelle est afchée
consigne externe ou interne
