industrie technik CMF5U - Installazione

CMF5U
5
Altre impostazioni
Valori di setpoint
CO
2
0...100% della scala impostata su UI1
Generico (GEN) 0...100% della scala impostata su UI1
Pressione (Pa) 0...100% della scala impostata su UI1
Scale su UI1 0...10 V CC in
CO
2
10...9900 ppm
Generico 0...100%
Pressione 100 Pa...2500 kPa
Zona neutra 12,5% della scala impostata su UI1
Banda proporzionale
CO
2
0...100% della scala impostata su UI1
Generico (UR) 0...100% della scala impostata su UI1
Pressione (Pa) 0...300% della scala impostata su UI1
Tempo di integrazione 0...990 s
Impostazione per la modalità di controllo 5
Inizio compensazione esterna -20...+60°C
Setpoint di pressione a
temp. esterna -20 °C 0 Pa...2500 kPa
Installazione
Il modello CMF5U deve essere montato in un contenitore DIN stand-
ard (minimo 7 moduli) o all’interno di un quadro elettrico, su barra DIN
o avvitato su una supercie piana idonea dentro il quadro, utilizzando
i due fori per le viti. Il regolatore può essere montato sulla porta del
quadro o altro pannello frontale, utilizzando l’apposito kit CMF-KIT.
Deve essere collegato ad un trasformatore di sicurezza da 24 V CA.
Per il collegamento, seguire la tabella 1 riportata di seguito.
Tabella 1. Morsetti di collegamento I/O. I morsetti 2, 20 e 50 sono collegati internamente
Morsetto Denominazione Funzionamento
1 G Tensione di alimentazione 24 V CA
2 G0
3
20 AGnd Riferimento per AO1 e AO2
21 AO1 Uscita 0...10 V CC
22 AO2 Uscita 0...10 V CC
41 DI+ Riferimento per DI1
42 DI1 Ingresso digitale
43 UI+ Riferimento per modalità digitale UI1
44 UI1 0...10 V CC o ingresso digitale
50 AGnd Rif. per AI1, SPI e UI1 analogico
51 AI1 Ingresso sensore di temp. PT1000
52 SPI Ingresso dispositivo di setpoint PT1000
Gli ingressi digitali DI e UI devono essere utilizzati solo con un
contatto o un interruttore libero da potenziale. Se il regolatore CMF5U
e i sensori e attuatori attivi collegati ad esso, condividono lo stesso
trasformatore, è fondamentale utilizzare lo stesso polo del trasformatore
come riferimento per tutti i dispositivi. In caso contrario il corretto
funzionamento dell’apparecchiatura potrebbe risultare compromesso e
potrebbero essere causati dei danni.
Per garantire la migliore protezione da eventuali disturbi, si consiglia
di cablare i sensori utilizzando un doppino ritorto schermato. Collegare
un’estremità dello schermo a terra.
L’uso improprio potrebbe compromettere la protezione garantita dal
dispositivo.
Modalità di controllo
Il CMF può essere congurato per le modalità di controllo descritte di
seguito:
1. Controllo temperatura
La temperatura viene mantenuta al valore di setpoint mediante il
controllo dei segnali di uscita su AO1 e AO2. Il setpoint può essere
impostato direttamente dal display o tramite un dispositivo di setpoint
esterno. Viene utilizzato un singolo loop di controllo PI.
Le possibili congurazioni delle uscite analogiche sono le seguenti:
AO1 AO2 Simboli visualizzati
1
2
3
4
5
6
7
8
Riscaldamento
Raffreddamento
Riscaldamento
Riscaldamento
Raffreddamento
Riscaldamento
Raffreddamento
Commutazione
-
-
Raffreddamento
Riscaldamento
Raffreddamento
Serranda
Serranda
-
\
/
\ /
\ \
/ /
\ /
\ /
24 V CA
Segnale di avvio
+
-
G
G0
DI+
DI1
UI+
UI1
A
GND
AI1
SPI
1
2
3
41
42
43
44
50
51
52
20
21
22
A
GND
AO1
-
°C
G0
G
Y
3
4
SAP-
PT1000-1

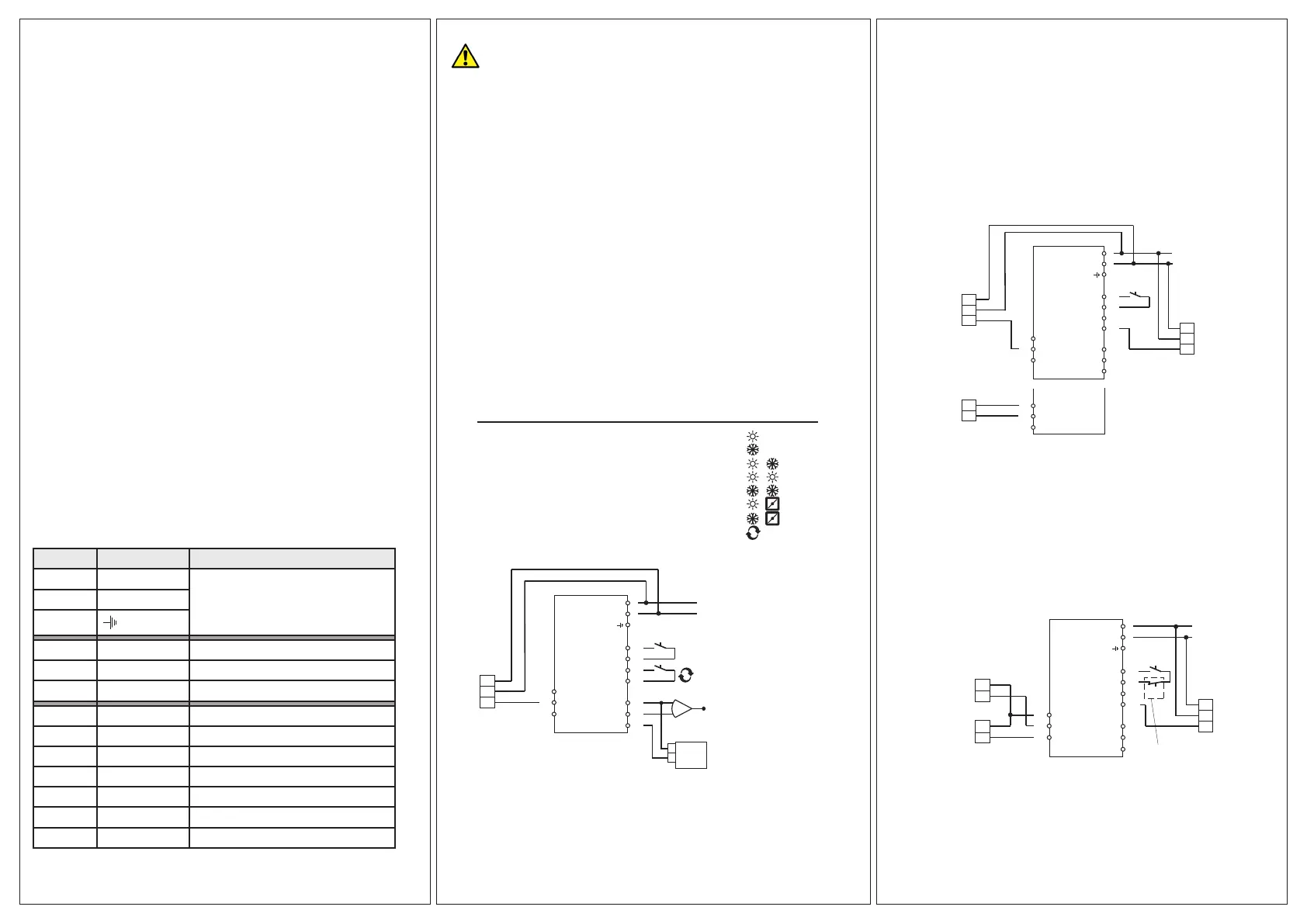

Figura 1. Esempio di cablaggio: Riscaldamento/raffreddamento con fun-
zione di commutazione stagionale e dispositivo di setpoint esterno.
Il livello menu 1.6 è utilizzato per la selezione il campo di lavoro della
temperatura. Le opzioni possibili sono:
Basso (1) -20...+60°C Setpoint min = -18, max.= +60
Medio (2) 20...100°C Setpoint min = 22, max.= 100
Alto (3) 60...140°C Setpoint min = 62, max.= 140
2. Controllo CO
2
Il livello di anidride carbonica viene mantenuto al valore di
setpoint mediante il controllo del segnale di uscita su AO1. Viene
utilizzato un singolo loop di controllo PI. È possibile stabilire un
limite minimo e uno massimo per l’uscita.
24 V CA
Serranda
Convertitore
di frequenza
Trasmettitore CO
2
G
G0
DI+
DI1
UI+
UI1
A
GND
AI1
SPI
1
2
3
41
42
43
44
50
51
52
20
21
22
A
GND
AO1
AO2
G0
G
S
0...10 V CC
G0
G
Y
20
21
22
AGND
AO1
AO2
-
+
Segnale
di avvio
Figura 2. Esempio di cablaggio: Controllo dell’anidride
carbonica con serranda o convertitore di frequenza.
3. Controllo generico (per esempio controllo di umidità)
Il setpoint viene mantenuto mediante il controllo dei segnali di
uscita in AO1 e AO2. AO1 è utilizzato per il controllo negativo,
(azione inversa), AO2 per il controllo positivo (azione diretta).
Viene utilizzato un singolo loop di controllo PI.
Se si desidera denire un limite massimo per l’umidità, è
possibile collegare in serie un umidostato (es. DBKH-10H) con
l’ingresso digitale del segnale di avvio sui morsetti 41 e 42.
24 V CA
Segnale
di avvio
Trasmettitore
di umidità
Umidificatore
Deumidificatore
DBKH-10H Umidostato
di limitazione max.
G
G0
DI+
DI1
UI+
UI1
A
GND
AI1
SPI
1
2
3
41
42
43
44
50
51
52
20
21
22
A
GND
AO1
AO2
-
+
-
+
% RH
G0
G
S
0...10 V CC
Figura 3. Esempio di applicazione: Umidicazione/deumidicazione combinata
