Setpoint
Temp. (°C)
AO2
AO1
Controllo negativo,
azione inversa
Controllo positivo,
azione diretta
Rappresentazione grafica del controllo in modalità P (solo proporzionale)
4. Controllo pressione
La pressione viene mantenuta al valore di setpoint mediante il
controllo del segnale di uscita su AO1. Viene utilizzato un
singolo loop di controllo PI. Il segnale inverso AO1 viene fornito
da AO2.
24 V CA
Segnale
di avvio
Trasmettitore
di pressione
0...10 V CC
Convertitore
di frequenza
Pa
G
G0
DI+
DI1
UI+
UI1
A
GND
AI1
SPI
1
2
3
41
42
43
44
50
51
52
20
21
22
A
GND
AO1
AO2
G0
G
Y
-
+
Segnale inverso AO1

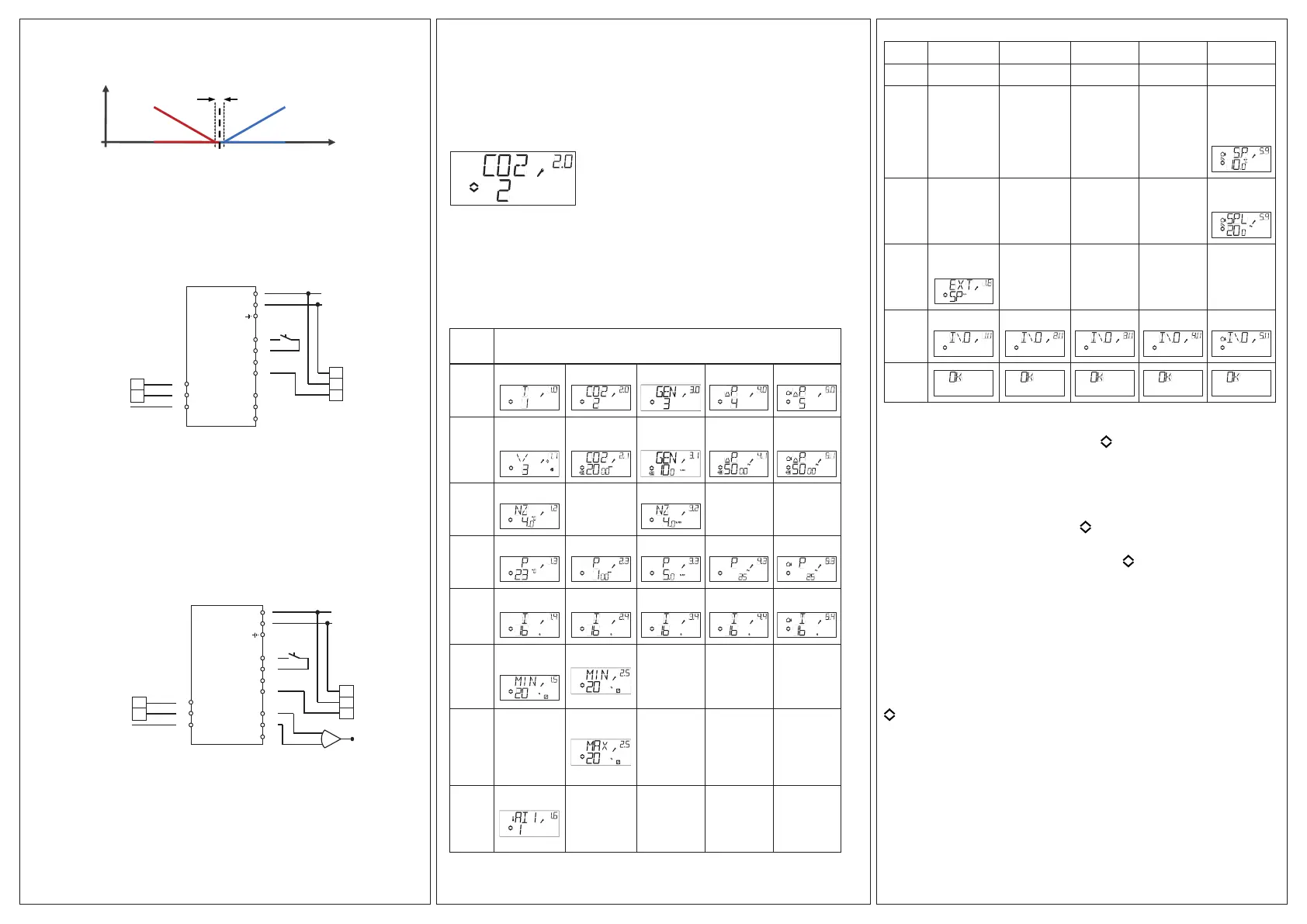

Figura 4. Esempio di cablaggio: Controllo pressione.
5. Controllo pressione con compensazione esterna
La pressione viene mantenuta al valore di setpoint mediante il
controllo del segnale di uscita su AO1. Il setpoint viene imposta-
to automaticamente in base alla temperatura esterna. Viene
utilizzato un singolo loop di controllo PI. Quando si utilizza
questa modalità di controllo, l’intervallo di temperatura viene
regolato sul livello inferiore (-20...+60°C). Il segnale inverso AO1
viene fornito da AO2.
24 V CA
Segnale
di avvio
Trasmettitore
di pressione
0...10 V CC
Temp.
esterna
Convertitore
di frequenza
Pa
G
G0
DI+
DI1
UI+
UI1
A
GND
AI1
SPI
1
2
3
41
42
43
44
50
51
52
20
21
22
A
GND
AO1
AO2
G0
G
Y
-
+
°C
Segnale inverso AO1
Figura 5. Esempio di cablaggio: Controllo della pressione con compensa-
zione della temperatura esterna.
Menu e display
Il sistema di menu a display è composto da due livelli, un livello di
congurazione (livello 10 secondi) e un livello base.
Livello di congurazione (livello 10 secondi)
È il livello che viene visualizzato la prima volta che si alimenta l’unità.
Vi si accede ancge dalla schermata base (vedere la sezione relativa al
Livello base riportata di seguito) tenendo premuta la manopola per 10
secondi. Il livello 10 secondi contiene tutti i menu di congurazione. Nota:
per accedere al livello 10 secondi è necessario trovarsi nella schermata
base. Per esempio:
Nella tabella 2 riportata di seguito viene mostrata l’organizzazione del
livello 10 secondi. Accedendo al livello 10 secondi, verrà visualizzato il
livello menu 0, nel quale è possibile selezionare la modalità di controllo.
Per spostarsi tra i menu e le modalità di controllo, ruotare e premere la
manopola.
Tabella 2. Menu visualizzati sul display nel livello 10 secondi
Livello
menu
Modalità di controllo
0
1
2
3
4
5
1
Segnale di uscita
Scala di lavoro
ingresso UI1
Scala di lavoro
ingresso UI1
Scala di lavoro
ingresso UI1
Scala di lavoro
ingresso UI1
2
Zona neutra
-
Zona neutra
- -
3
Banda proporzionale Banda proporzionale Banda proporzionale Banda proporzionale Banda proporzionale
4
Tempo di integrazione Tempo di integrazione Tempo di integrazione Tempo di integrazione Tempo di integrazione
5a
Posizione di minimo
serranda
Limite minimo uscita
- - -
5b
Limite massimo uscita
- - -
6
Scala temperatura
- - - -
7 - - - - -
8 - - - - -
9a - - - -
Punto di inizio per
compensazione
esterna
9b - - - -
Compensazione max.
E
Setpoint esterno
11
I/O I/O I/O I/O I/O
Selezionare la modalità di controllo nel livello menu 0 facendo clic
sulla manopola, in modo che il simbolo che indica che il menu
supporta valori modicabili (vedere la sezione relativa ai Simboli
visualizzati riportata di seguito), inizi a lampeggiare, quindi ruotare
la manopola. Non appena visualizzata la modalità di controllo che
si desidera selezionare, premere ancora una volta la manopola per
confermare, in modo che il simbolo smetta di lampeggiare.
Una volta selezionata la modalità di controllo, è possibile scorrere tra i
livelli menu ruotando la manopola (simbolo non lampeggiante).
In alcuni casi, se si compiono determinate selezioni in uno dei menu,
vengono visualizzati soltanto alcuni degli altri menu. Ogni volta che si
conferma il valore impostato in un livello menu premendo la mano-
pola, automaticamente si passa al livello menu successivo.
Esempio: Per impostare il tempo di integrazione nella modalità di
controllo 3 (Controllo generico), andare al menu 3.4. Premere la ma-
nopola. Il simbolo che indica che il menu supporta valori modicabili
inizia a lampeggiare. Modicare il valore ruotando la manopola e
premere per confermare la modica.
Per uscire dal livello 10 secondi, passare al livello menu 12 (menu
OK) e premere la manopola. Viene visualizzato nuovamente il livello
base (vedere sotto). È prevista inoltre una funzione di timeout che
determina l’uscita dal livello di congurazione se non vengono effettu-
ate operazioni per 5 minuti.
