CMF5U
12

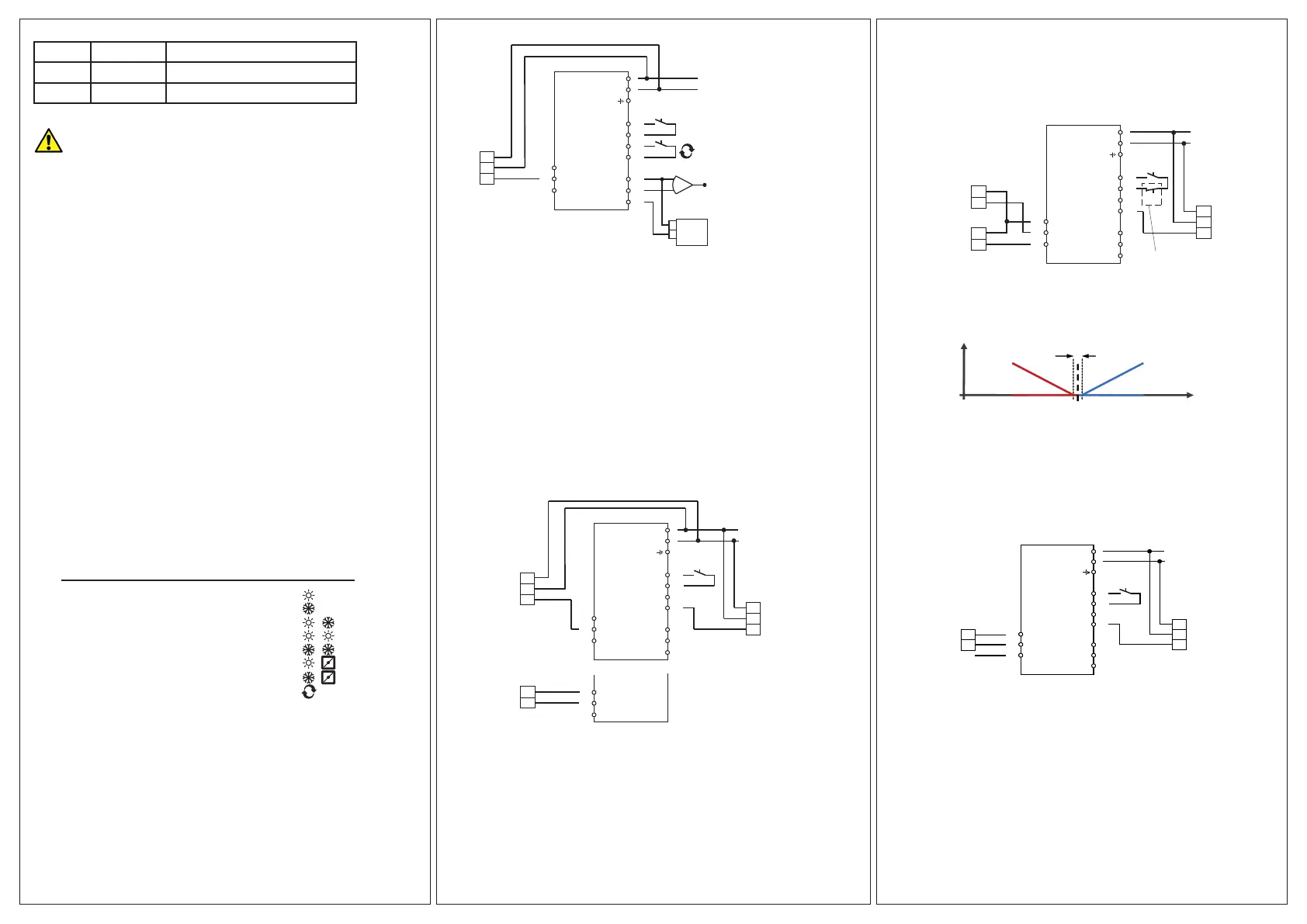

50 AGnd Ref. für AI1, SPI und UI1 analog
51 AI1 PT1000 Temperaturfühler Eingang
52 SPI Eingang PT1000 Sollwertgeber
Die digitalen Eingänge und UI sind nur für die Verwendung
mit einem potentialfreien Kontakte oder Schalter vorgesehen.
Werden der CMF5U und die angeschlossenen aktiven Fühler
und Stellantriebe vom gleichen Transformator gespeist, muss als
Bezugsmasse immer der gleiche Transformatorpol für die gesamte
Installation benutzt werden. Ist die Bezugsmasse nicht die gleiche,
können die Geräte nicht korrekt arbeiten und es kann zu erheblichen
Schäden kommen.
Zum besseren Schutz vor Störungen sollte für den Fühleranschluss
ein geschirmtes TP Kabel verwendet werden. Die Schirmung ist an
einer Seite zu erden.
Der Geräteschutz kann durch unsachgemäßen Gebrauch be-
einträchtigt werden.
Reglerfunktionen
CMF kann für folgende Reglerfunktionen konguriert werden:
1. Temperaturregelung
Der Istwert wird durch die Ansteuerung der Ausgangssignale
AO1 und AO2 auf dem Sollwert gehalten. Der Sollwert kann
direkt über das Display oder einen externen Sollwertgeber eing-
estellt werden. Ein PI Regelkreis wird verwendet.
Die analogen Ausgänge können für folgende Kombinationen
konguriert werden:
AO1 AO2 Displaysymbole
1
2
3
4
5
6
7
8
Heizen
Kühlen
Heizen
Heizen
Kühlen
Heizen
Kühlen
Change-Over
-
-
Kühlen
Heizen
Kühlen
Klappen
Klappen
-
\
/
\ /
\ \
/ /
\ /
\ /
24 V AC
Startsignal
+
-
G
G0
DI+
DI1
UI+
UI1
A
GND
AI1
SPI
1
2
3
41
42
43
44
50
51
52
20
21
22
A
GND
AO1
-
°C
G0
G
Y
3
4
SAP-
PT1000-1
Abb.1. Klemmenbelegung: Heizen / Kühlen mit Change-Over und
externem Sollwertgeber
Menü 1.6 wird für die Wahl des Temperaturbereichs verwendet. Hierbei
kann Folgendes gewählt werden:
Niedrig (1) -20...+60°C Min. Sollwert = -18 °C, max.= +60 °C
Mittel (2) 20...100°C Min. Sollwert = -22 °C, max.= +100 °C
Hoch (3) 60...140°C Min. Sollwert = +62 °C,max.= +140 °C
2. CO
2
Regelung
Der CO2-Istwert wird durch die Ansteuerung des Ausgangssignals
AO1 auf dem Sollwert gehalten. Ein PI Regelkreis wird verwendet.
Eine min-/max Begrenzung des Ausgangs ist möglich.
24 V AC
Klappe
Frequenz-
umrichter
CO
2 Transmitter
G
G0
DI+
DI1
UI+
UI1
A
GND
AI1
SPI
1
2
3
41
42
43
44
50
51
52
20
21
22
A
GND
AO1
AO2
G0
G
Y
G0
G
Y
20
21
22
AGND
AO1
AO2
-
+
0...10 V
Abb.2. Klemmenbelegung: CO
2
-Regelung mit Klappen oder Frequenz-
umrichter
3. Universalregler
Der Istwert wird durch die Ansteuerung der Ausgangssignale AO1
und AO2 auf dem Sollwert gehalten. Mit AO1 wird z.B. bei einer
Feuchteregelung befeuchtet (negative Regelung), mit AO2 en-
tfeuchtet (positive Regelung). Ein PI Regelkreis wird verwendet.
Soll die relative Feuchte auf einen Maximalwert begrenzt
werden, ist ein DBKH-10H Hygrostat in Reihe mit dem Startsig-
nal an die Klemmen 41 und 42 anzuschließen.
24 V AC
Start-
signal
Feuchte-
transmitter
0...10 V
Befeuchter
Entfeuchter
DBKH-10H Max-Grenze
Hygrostat
G
G0
DI+
DI1
UI+
UI1
A
GND
AI1
SPI
1
2
3
41
42
43
44
50
51
52
20
21
22
A
GND
AO1
AO2
-
+
-
+
% RF
G0
G
Y
Abb.3. Anwendungsbeispiel: Kombinierte Befeuchtung / Entfeuchtung
Sollwert
Temp. (°C)
AO2
AO1
Negative Regelung,
umgekehrte Wirkung
Positive Regelung,
direkte Wirkung
Kennlinie des Reglers, dargstellt als P-Regler
0%
100%
4. Druckregelung
Der Druckistwert wird durch die Ansteuerung des Ausgangs AO1
auf dem Sollwert gehalten. Ein PI Regelkreis wird verwendet.
Am Ausgang AO2 liegt das invertierte Ausgangssignal von AO1
an.
24 V AC
Start-
signal
Druck-
transmitter
0...10 V
Frequenz-
umrichter
Pa
G
G0
DI+
DI1
UI+
UI1
A
GND
AI1
SPI
1
2
3
41
42
43
44
50
51
52
20
21
22
A
GND
AO1
AO2
G0
G
Y
-
+
AO1 invertiertes
Ausgangssignal
Abb.4. Klemmenbelegung: Druckregelung
5. Außentemperaturgeführte Druckregelung
Der Druckistwert wird durch die Ansteuerung des Ausgangs AO1
auf dem Sollwert gehalten. Der Sollwert wird automatisch in
Abhängigkeit der Außentemperatur gebildet. Ein PI Regelkreis
wird verwendet. Wird diese Regelfunktion verwendet, wird der
Temperaturbereich auf den niedrigsten Temperaturbereich
(-20...+60°C) angepasst. Am Ausgang AO2 liegt das invertierte
Ausgangssignal von AO1 an.
