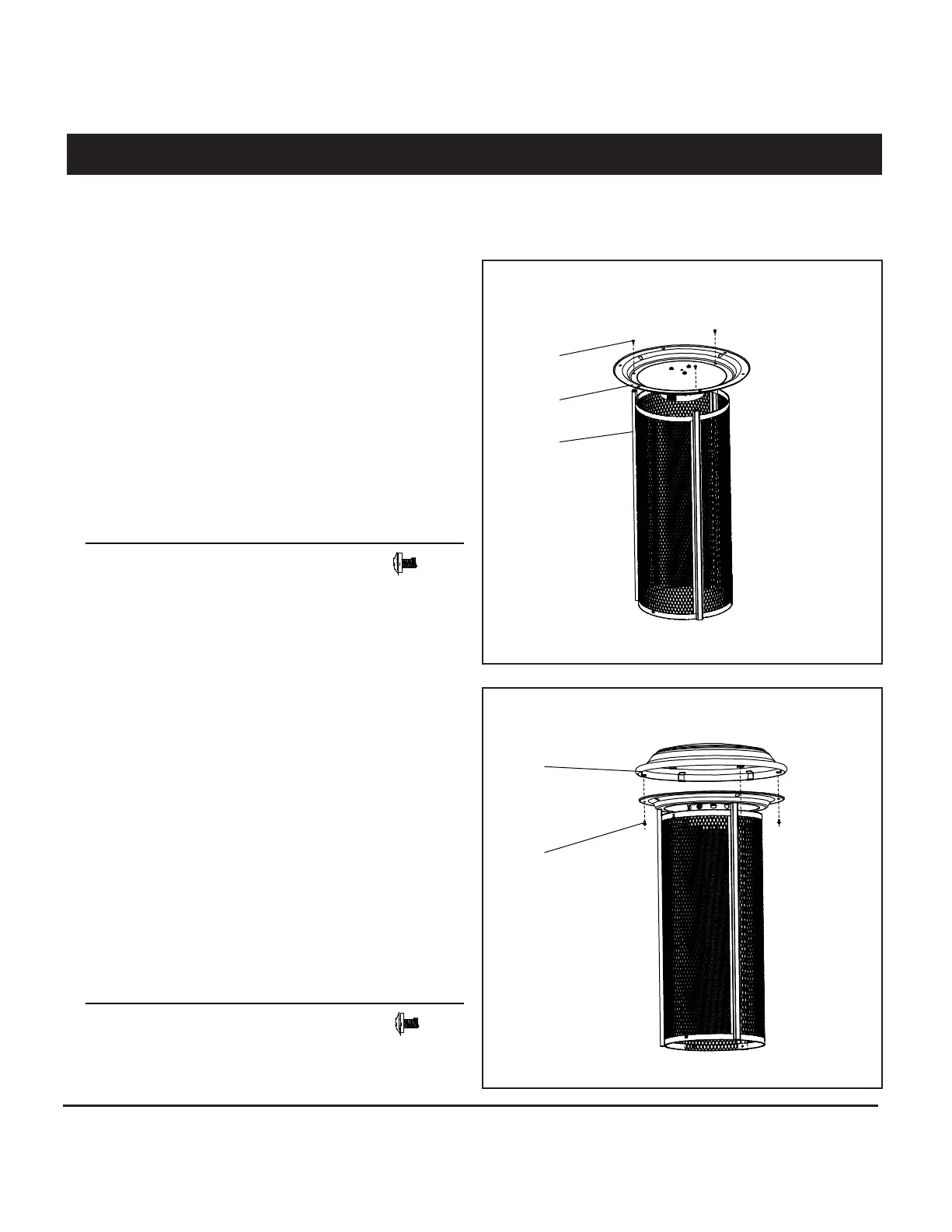

Fixez l’assemblage du réflecteur aux trois tiges de
support du grillage (4) à l’aide de trois assemblages de
boulon M4 de 10 mm (EE).
DIRECTIVES D’ASSEMBLAGE
Étape 4
Étape 3
Étape 3:
Fixez le dôme réflecteur (1) à l’assemblage du
réflecteur à l’aide de six assemblages de boulon
M4 de 10 mm (EE).
Étape 4:
Avertissement : L’appareil doit être installé par
une personne compétente. Il incombe à
l’installateur d’assembler l’appareil
adéquatement.
EE Assemblage de boulon M4 de 10 mm 3
EE Assemblage de boulon M4 de 10 mm 6
Quincaillerie utilisée
Quincaillerie utilisée
EE
2
4
EE
1
