Quincaillerie utilisée

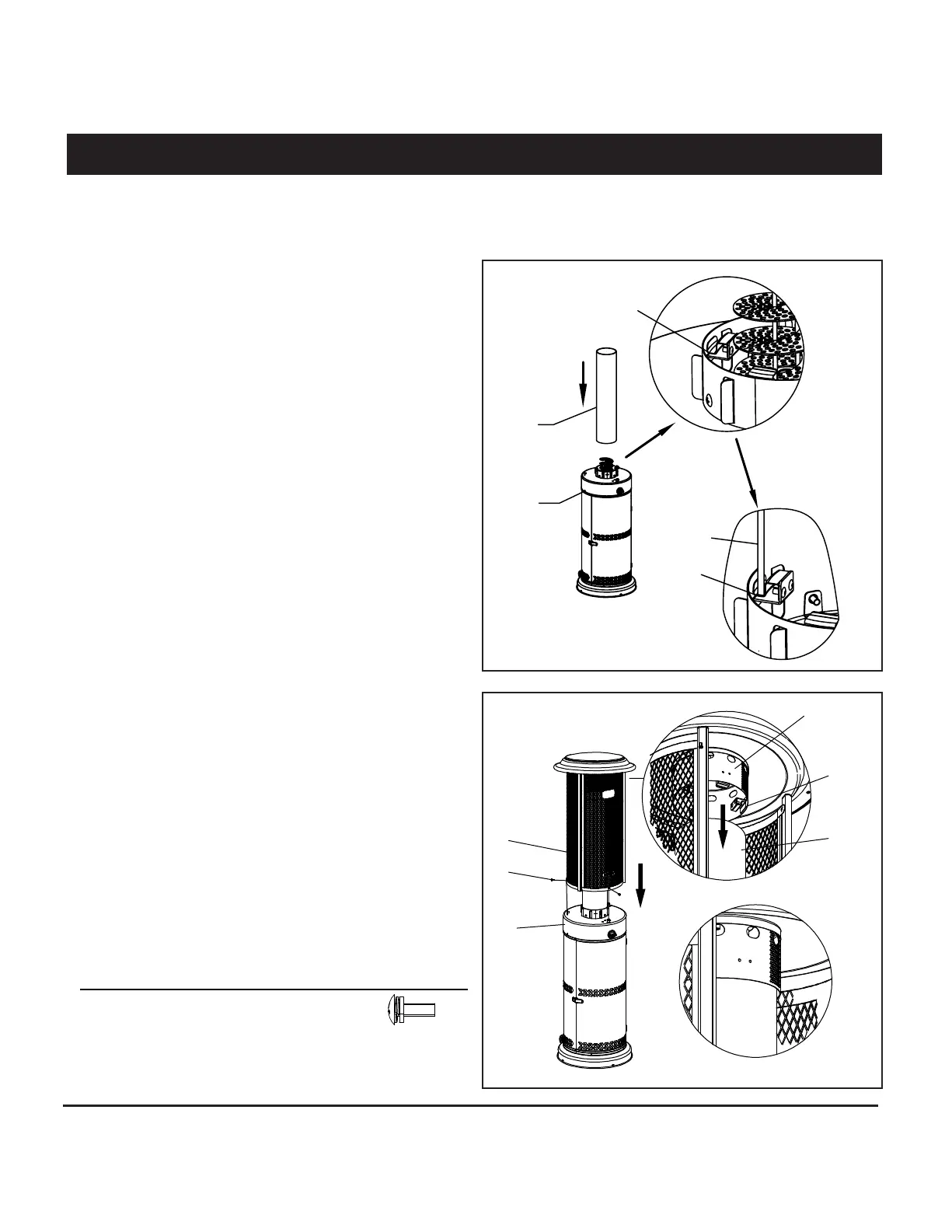

Faites passer le tube de verre (6) dans les quatre
fentes de la boucle de l’assemblage de la base (9),.
Étape 7
DIRECTIVES D’ASSEMBLAGE
Étape 6
Étape 6 :
Placez les grillages assemblés (5) sur le tube
de verre (6) et assurez-vous que la partie supérieure du
tube de verre (6) est insérée dans les fentes de la boucle
de l’écran réflecteur (3).
Fixez les grillages (5) à l’assemblage de la base (9) à
l’aide de trois assemblages de boulon M5 de 16 mm (BB).
Étape 7 :
BB Assemblage de boulon M5 de 16 mm 3
6
6
9
Fentes de la
boucle
Fentes de la
boucle
Fentes de
la boucle
5
3
6
BB
9
Avertissement : L’appareil doit être installé par
une personne compétente. Il incombe à
l’installateur d’assembler l’appareil
adéquatement.
