107

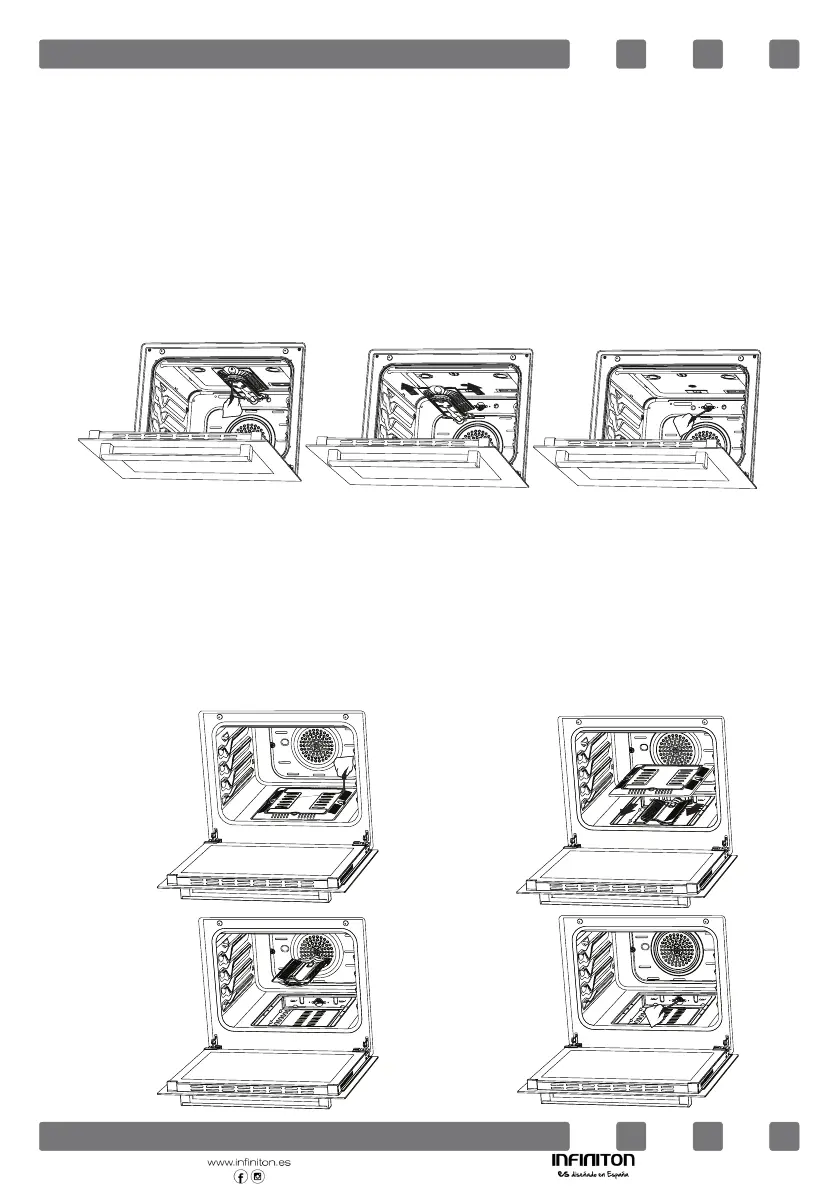

Desmontagem do fundo do forno a gás e queimador superior e Instalação
do injetor
Desmontagem do queimador superior:
Remova o parafuso com uma chave de fendas, conforme se mostra na
gura 8. Puxeo queimador para si e remova-o da sua base, como pode ver
na gura 9. Usando uma chave tubular, retire o injetor como é mostrado
na gura 10. Siga os passos acima na ordem inversa para reinstalar o
queimador.
Desmontagem do queimador inferior
A tampa do queimador inferior é xada com 2 parafusos; remova-os,
conforme pode ver na gura 11. Puxe a tampa para cima e remova
conforme mostra a gura 12. Puxe o queimador para si e remova-o da
sua base, como pode ver na gura 13. Usando uma chave tubular, retire
o injetor como é mostrado na gura 14. Siga os passos acima na ordem
inversa para reinstalar o queimador.
Figura 10
Figura 8
Figura 9
Figura 13
Figura 14
Figura 11
Figura 12
