Instalación

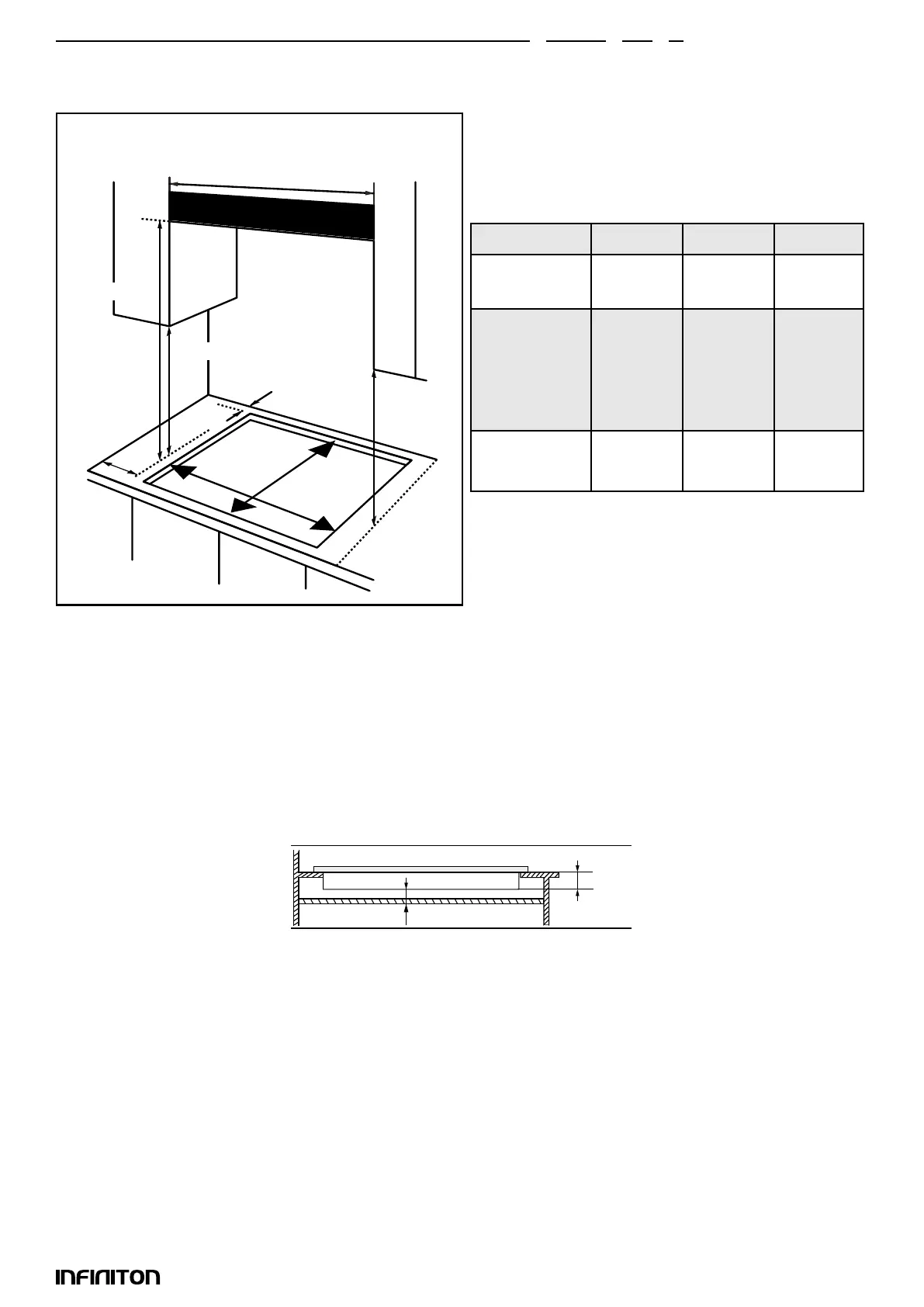

Distancias necesarias para el montaje de la placa de cocción con una campana
extractora encima
Nota: El horno deberá tener ventilación forzada para instalar una placa sobre el mismo. Compruebe las
dimensiones del horno en el manual de instalación.
Este aparato debe ser instalado dentro de una cocina, asegurando la mínima distancia permitida:
• Los bordes de la placa deberían tener un mínimo de distancia de 60mm de un lado o la parte
trasera.
• 700mm entre el punto alto de la supercie de la placa(incluyendo los hornillos) y la parte inferior de
cualquier supercie horizontal sobre la que se encuentra.
• 400mm entre la supercie de la placa, siempre y cuando que la parte inferior de la supercie
horizontal esté en linea con el otro borde de la placa. Si la parte inferior es más baja que 400mm,
entonces debería de haber al menos 50mm en horizontal hasta el borde de la placa.
Zmm cooker hood
700mm
400mm
400mm
6
0
m
m
2
0
0
m
m
M
in
.
X
Y
Modelo X(mm) Y(mm) Z(mm)
GAS-CR2B
GAS-IX02
262 480 300
GG-331
GG-332
GGMCI-315
GG-429
GASDL4
560 480 600
GAS-320WB
GAS419H
560 490 600
25mm(MIN)
45mm
