Instalación
Conexión de gas
Este aparato debe ser instalado y conectado de acuerdo con las regulaciones concretas del país
donde va a ser instalado.
1. Retire la parrilla de cocción, la tapa del quemador y el propagador de la llama, y ponga el producto
boca abajo y sobre un tapete acolchado.
2. Procure que el equipo de encendido y el equipo de control de la llama no se vean afectados en esta
operación.
3. Pegue la esponja en el borde alrededor del perímetro inferior del producto. No deje huecos que no
hayan sido sellados con la esponja a lo largo de todo el perímetro.

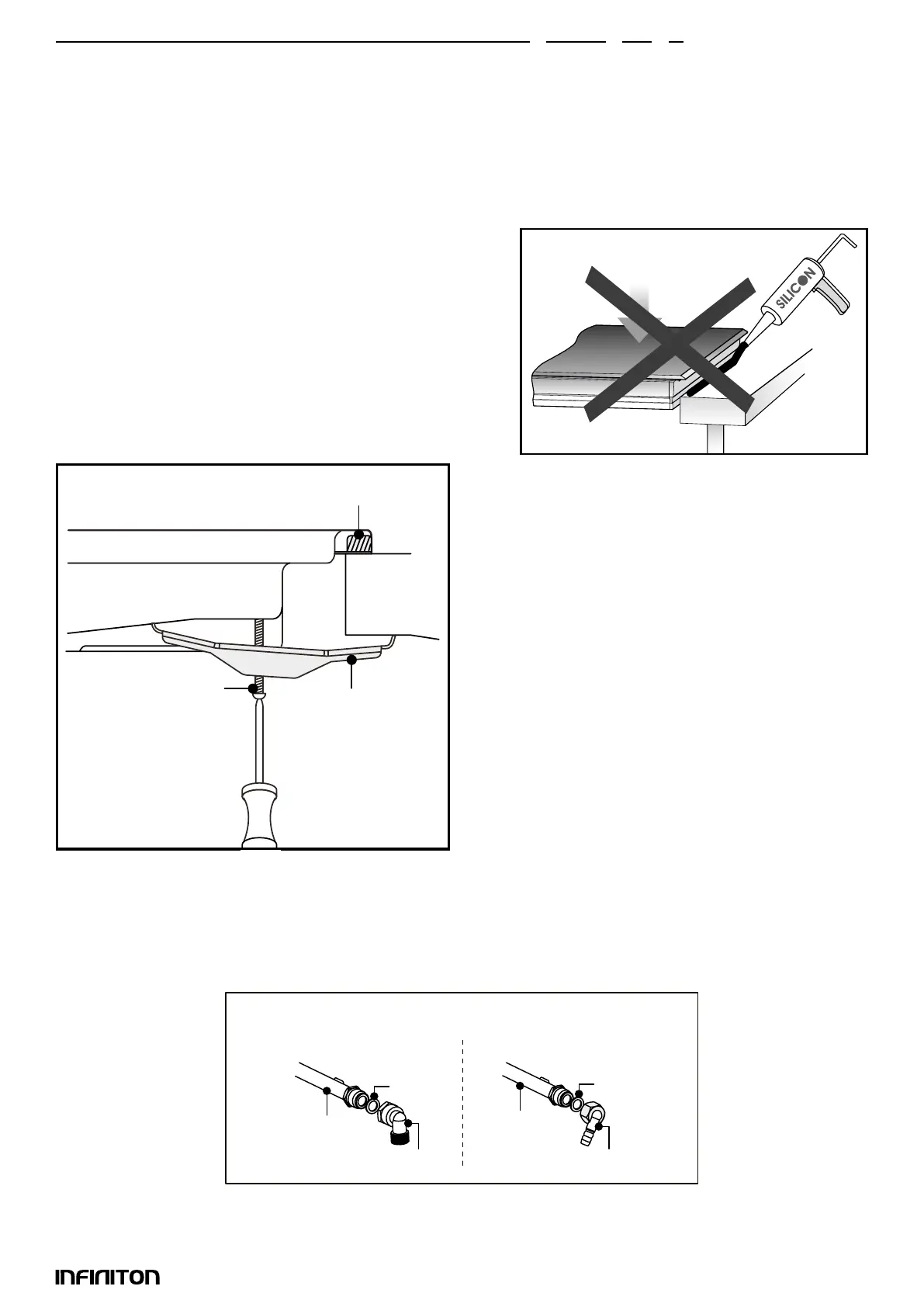

1. Coloque el soporte (B) alineándolo sobre
los oricios de los tornillos. Hay un juego de
agujeros para tornillos para cada esquina de
la placa (H). Apriete ligeramente el tornillo (C)
hacia el soporte (B), para que el soporte se je
en la placa y pueda ajustar la posición.
2. Gire con cuidado la placa de cocción y, a
continuación, introdúzcala suavemente en el
hueco que ha recortado.
3. En la parte inferior de la placa, ajuste los
soportes a la posición adecuada en la
encimera. A continuación, apriete los tornillos
(C) para asegurarse de que queda jada en su
posición.
Nunca selle la placa al hueco de encastre con
silicona
Sellar la placa con silicona no es recomendable, puesto
que, si hubiera que extraer la placa de cocción, nos
resultará muy difícil despegarla de la encimera, pudiendo
llegar a partir el cristal.
Inniton no se hace responsable de los daños causados
por aplicar silicona, con lo que quedaría anulada la
garantía.
(A) TIRA DE SELLADO
(C) TORNILLO
(B) SOPORTE
Junta
G1/2"Acoplador
Colector
de gas
Ø11.5 Acoplador
LPG > NG
NG > LPG
Colector
de gas
Junta
Suministro de gas y guías de instalación
