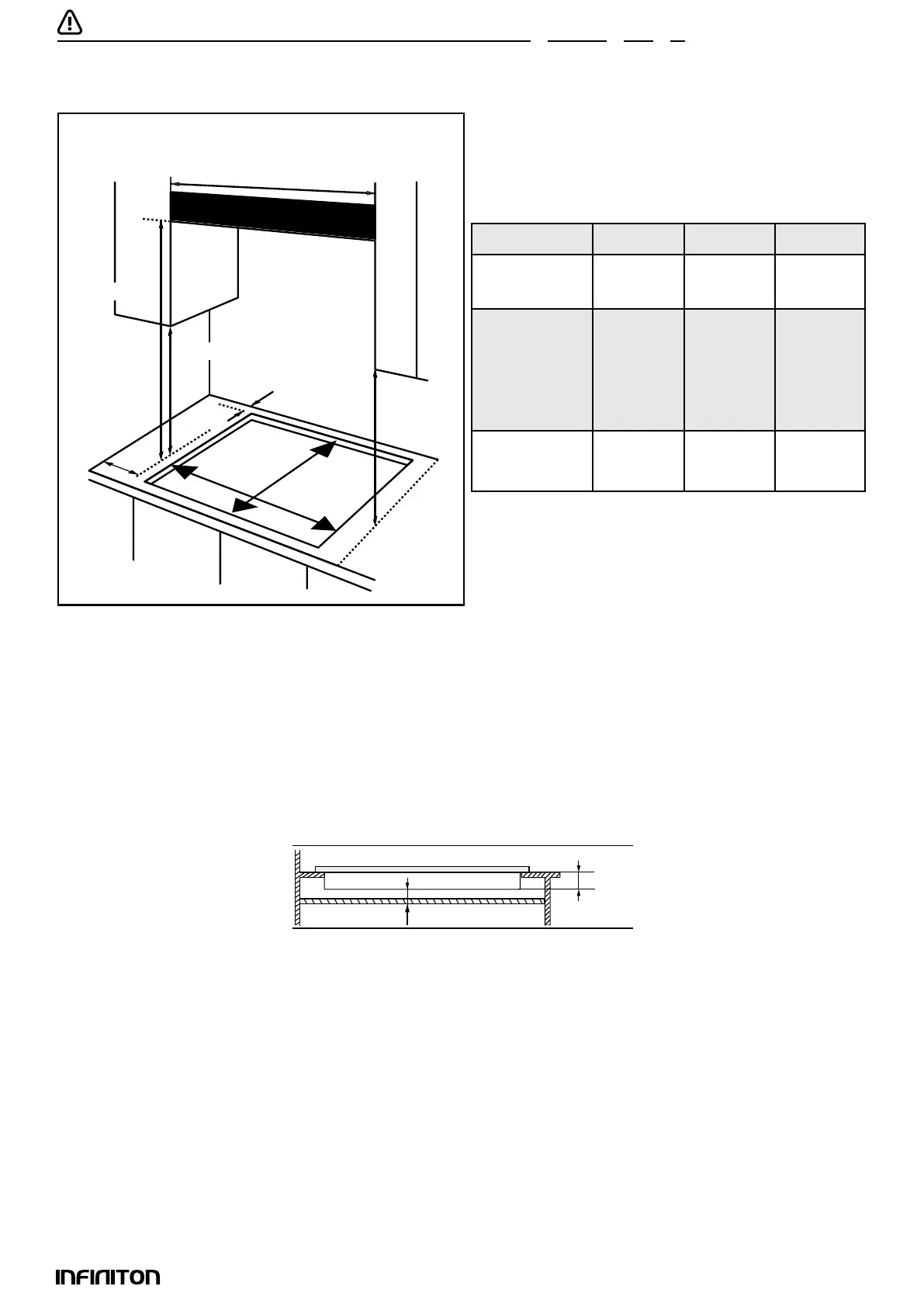

Distâncias necessárias para a instalação da placa com um exaustor acima dela
Nota: O forno deve ter ventilação forçada para instalar uma placa em cima dele. Vericar as dimensões
do forno no manual de instalação.
Este aparelho deve ser instalado dentro de uma cozinha, garantindo a distância mínima permitida:
• As extremidades da placa devem ter uma distância mínima de 60mm de um dos lados ou da parte
de trás da placa.
• 700mm entre o ponto mais alto da superfície da placa (incluindo os queimadores) e a parte inferior
de qualquer superfície horizontal sobre a qual se apoia.
• 400mm entre a superfície da placa, desde que o fundo da superfície horizontal esteja em linha com
a outra extremidade da placa. Se o fundo for inferior a 400mm, então deve haver pelo menos 50mm
na horizontal até ao bordo da placa.
Zmm cooker hood
700mm
400mm
400mm
6
0
m
m
2
0
0
m
m
M
in
.
X
Y
Model X(mm) Y(mm) Z(mm)
GAS-CR2B
GAS-IX02
262 480 300
GG-331
GG-332
GGMCI-315
GG-429
GASDL4
560 480 600
GAS-320WB
GAS419H
560 490 600
25mm(MIN)
45mm
Portuguese
Instalação
