Ligação de gás
Este aparelho deve ser instalado e ligado de acordo com os regulamentos especícos do país onde
vai ser instalado.
1. Retirar a grelha de cozedura, a tampa do queimador e o espalhador de chamas, e colocar o produ-
to de cabeça para baixo sobre um tapete acolchoado.
2. Certicar-se de que o equipamento de ignição e o equipamento de controlo das chamas não são
afectados nesta operação.
3. Colar a esponja na borda em redor do perímetro inferior do produto. Não deixar lacunas que não
tenham sido seladas com a esponja ao longo de todo o perímetro.

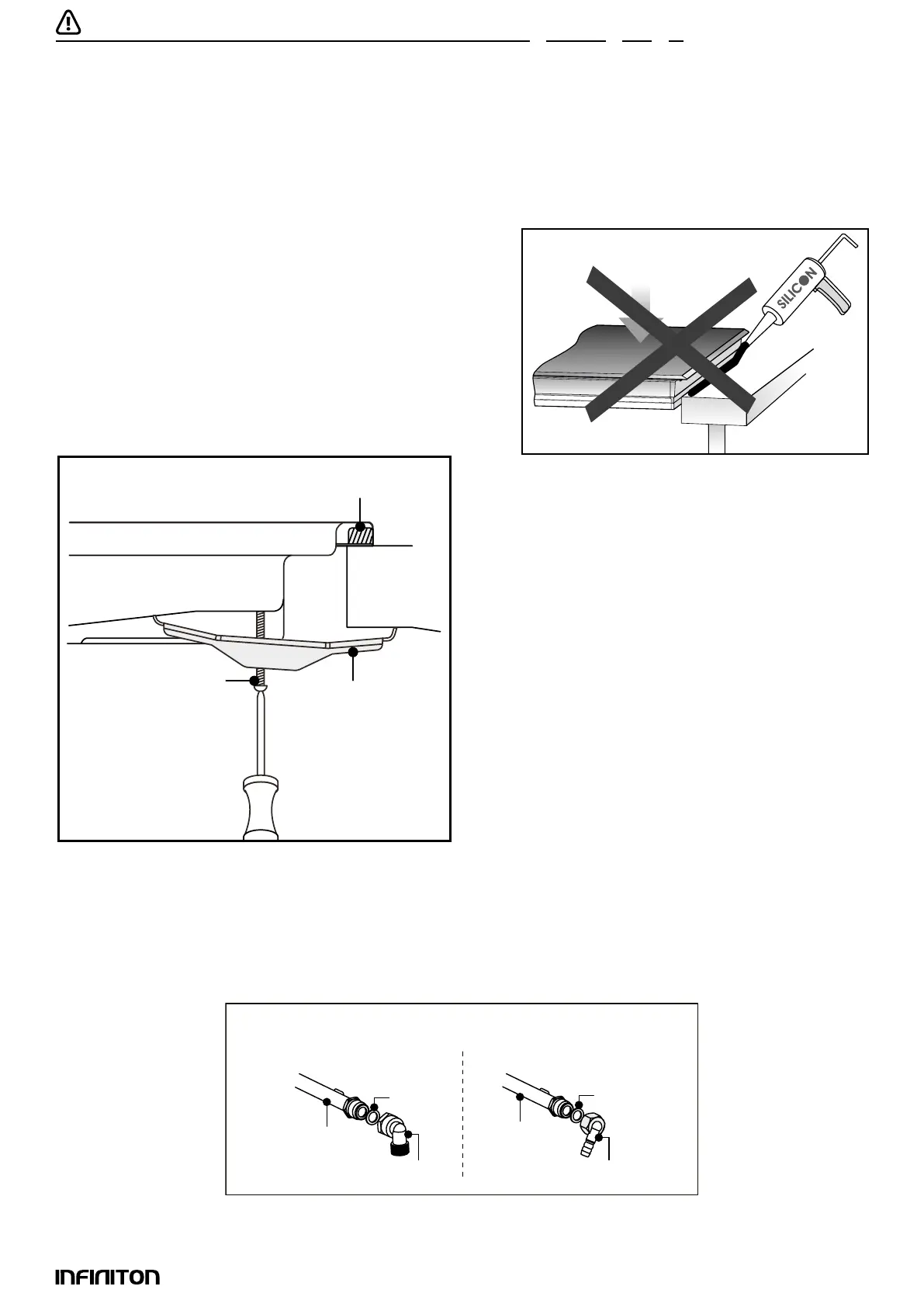

1. Posicionar o suporte (B), alinhando-o sobre os
orifícios dos parafusos. Existe um conjunto de
furos para os parafusos para cada canto da
placa (H). Apertar ligeiramente o parafuso (C)
na direcção do suporte (B), de modo a que
o suporte se xe à placa e se possa ajustar a
posição.
2. Rodar cuidadosamente a placa de aqueci-
mento e depois inseri-la suavemente no reces-
so recortado.
3. Na parte inferior da placa de cozedura, ajuste
os suportes na posição apropriada na placa.
Em seguida, apertar os parafusos (C) para
assegurar que a placa de aquecimento está
xada na sua posição.
Nunca selar a placa até ao recesso com silicone.
A vedação da placa com silicone não é recomendada,
como se a placa tiver de ser removida, será muito difícil
retirá-la do tampo de trabalho e poderá mesmo partir o
vidro.
A Inniton não é responsável por qualquer dano causado
pela aplicação de silicone, o que anularia a garantia.
(A) SEALING STRAP
(C) SCREW
(B) SUPPORT
Seal
G1/2"Female coupler
Gas rail
Ø11.5 Female coupler
LPG > NG
NG > LPG
Gas rail
Seal
