INSTALAÇÃO DE UNIDADES INTERIORES

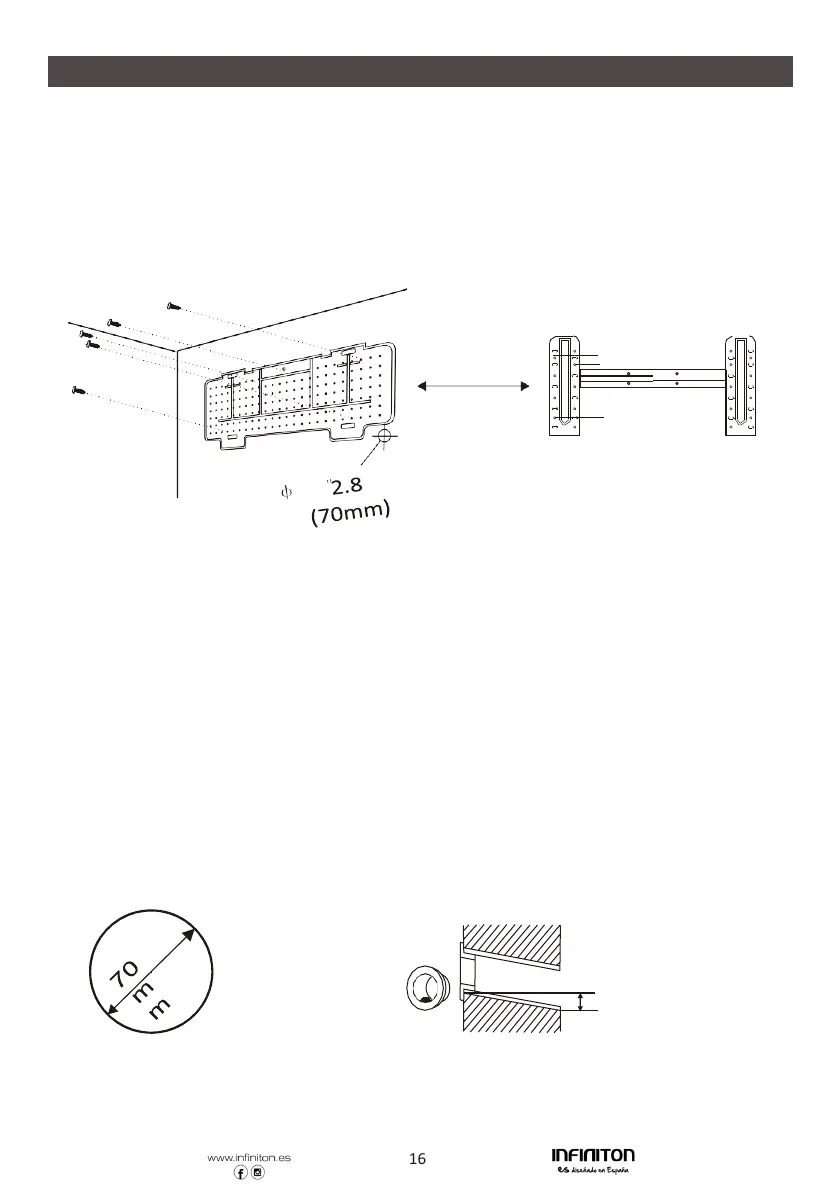

Passo2: Instalar Placa de Montagem
2.11 Tirar a placa de montagem da parte de trás da unidade interior.
2.12 Assegurar-se de cumprir os requisitos mínimos de dimensão de instalação como passo 1, de
acordo com a tamanho da placa de montagem, determinar a posição e colar a placa de montagem
perto da parede. 2.13 Ajustar a placa de montagem a um estado horizontal com um nível de bolha de
ar, depois marcar o parafuso posições dos furos na parede.
2.14 Pousar a placa de montagem e fazer furos nas posições marcadas com broca.
2.15 Inserir tampas de borracha de expansão nos furos, depois pendurar a placa de montagem e fixá-
la com parafusos.
Posições dos parafusos de
referência
Note:
(V) Certifique-se de que a placa de montagem é suficientemente firme e plana contra a parede após a
instalação.
(VI) Esta figura apresentada pode ser diferente do objecto real, por favor tomar este último como padrão.
Passo3: Furo da parede da broca
Deve ser feito um furo na parede para a tubagem do refrigerante, o tubo de drenagem e os cabos de
ligação. 3.10 Determinar a localização da base do furo na parede na posição da placa de montagem.
3.11 O furo deve ter um diâmetro mínimo de 70mm e um pequeno ângulo oblíquo para facilitar a
drenagem. 3.12 Fazer o furo de parede com broca de 70mm de núcleo e com um pequeno ângulo
oblíquo mais baixo do que o interior
terminam cerca de 5mm a 10mm.
3.13 Colocar a manga de parede e o revestimento da manga de parede (ambas são peças opcionais)
para proteger as peças de ligação.
Cuidado:
Quando fizer o furo da parede, certifique-se de evitar fios, canalizações e outros componentes
sensíveis.
Capa de manga
de parede
(Opcional)
Manga de parede
(Optional)
Interior
Exterior
5-10mm
Pequeno ângulo bolique
