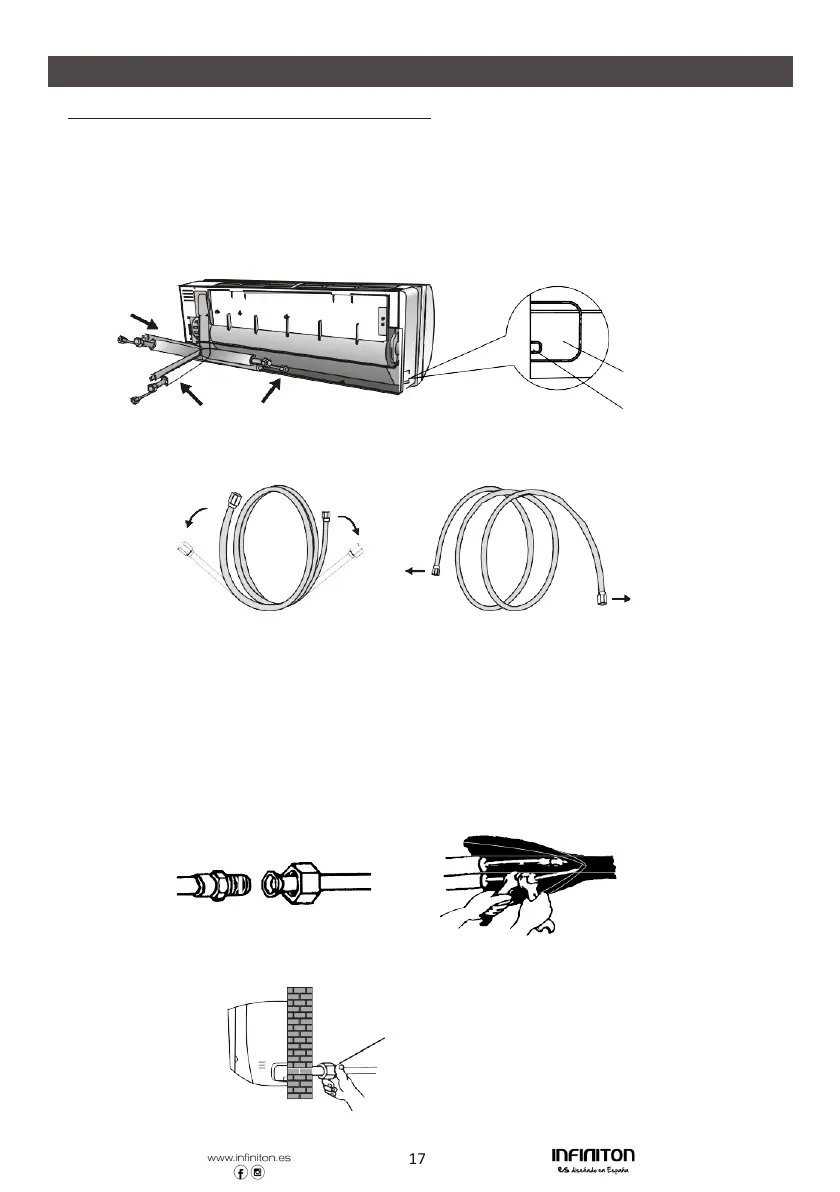

INSTALAÇÃO DE UNIDADES INTERIORES
Passo4: Ligação da tubagem do refrigerante
4.14 De acordo com a posição do buraco na parede, seleccionar o modo de tubagem apropriado.
Existem três modos de tubagem opcionais para unidades interiores, como se mostra na
figura abaixo:
No Modo de tubagem 1 ou no Modo de tubagem 3, deve ser feito um entalhe utilizando uma
tesoura para cortar a folha de plástico da saída da tubagem e a saída do cabo no lado
correspondente da unidade interior.
Nota: Ao cortar a folha de plástico na saída, o corte deve ser aparado para alisar.
Tubagem de saída
2
3
Saída do cabo
4.15 Dobrar os tubos de ligação com o porto virado para cima, como mostra a figura.
4.16 Tirar a cobertura plástica nos orifícios dos tubos e retirar a cobertura protectora na
extremidade de conectores de tubagem.
4.17 Verificar se existe algum conjunto na porta da tubagem de ligação e fazer com que a O
porto está limpo.
4.18 Depois de alinhar o centro, rodar a porca do tubo de ligação para apertar a porca tão
apertada como possível à mão.
4.19 Utilizar uma chave de torque para a apertar de acordo com os valores de torque nos
requisitos de torque (Consultar a tabela de requisitos de torque na secção PRECAUÇÕES DE
INSTALAÇÃO) 4.20 Envolver a junta com o tubo de isolamento.
Nota: Para o refrigerante R32, o conector deve ser colocado no exterior.
Interior Exterior
O conector deve estar no exterior
