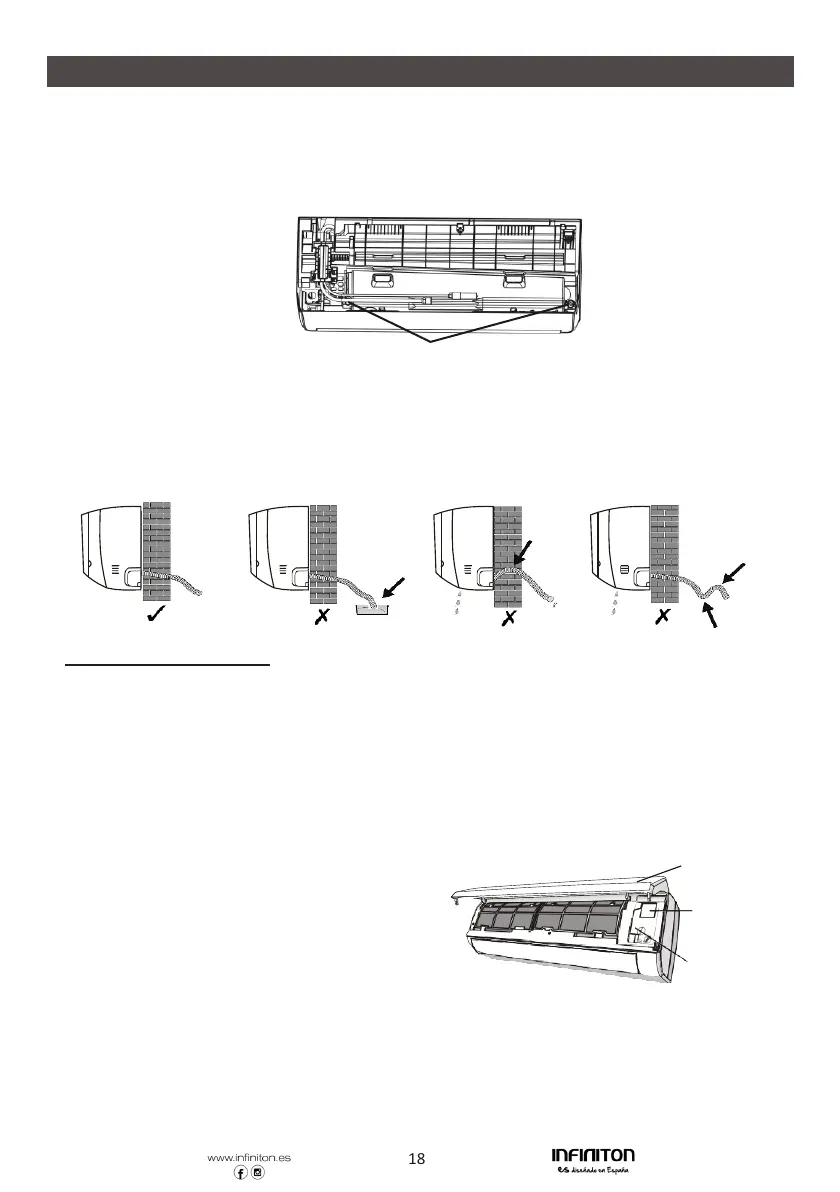

INSTALAÇÃO DE UNIDADES INTERIORES
Passo5: Ligar a mangueira de drenagem
5.5 Ajustar a mangueira de drenagem(se aplicável)
Em alguns modelos, ambos os lados da unidade interior são fornecidos com portas de
drenagem, pode escolher uma delas para fixar a mangueira de drenagem. E ligar a porta de
drenagem não utilizada com a borracha fixada numa das portas.
Portos de drenagem
5.6 Ligar a mangueira de drenagem ao orifício de drenagem, assegurar a firmeza da junta e a
vedação o efeito é bom.
5.7 Envolver firmemente a junta com fita de teflon para assegurar que não haja fugas.
Nota:
Certifique-se de que não há torções ou amolgadelas, e os tubos devem ser colocados
obliquamente para
baixo para evitar entupimentos, a fim de assegurar uma drenagem adequada.
Passo6: Ligar a cablagem
6.17 Escolha o tamanho correcto dos cabos, determinado pela corrente máxima de
funcionamento no
chapa de identificação. (Verificar o tamanho dos cabos consultar a secção PRECAUÇÕES
DE INSTALAÇÃO) 6.18 Abrir o painel frontal da unidade interior.
6.19 Utilizar uma chave de fendas, abrir a tampa da caixa de controlo eléctrico, para
revelar o bloco terminal. 6.20 Desaparafusar a braçadeira do cabo.
6.21 Insira uma extremidade do cabo na posição da caixa de controlo, a partir da parte
de trás da extremidade direita da unidade interior.
6.22 Ligar os cabos aos correspondentes
de acordo com o diagrama de cablagem no
tampa da caixa de controlo eléctrico.
E certificar-se de que eles estão bem ligados.
6.23 Aparafusar a braçadeira do cabo para fixar os cabos.
6.24 Reinstalar a tampa da caixa de controlo eléctrico e o painel frontal.
Painel frontal
cablagem
caixa de controle
Cubierta
