INSTALAÇÃO DE UNIDADES INTERIORES
Passo7: Envolver tubagem e cabo
Depois de instalados os tubos de refrigeração, os fios de ligação e a mangueira de drenagem, a fim de
poupar espaço, protegê-los e isolá-los, deve ser embrulhado com fita isolante antes de os passar
através do orifício da parede.

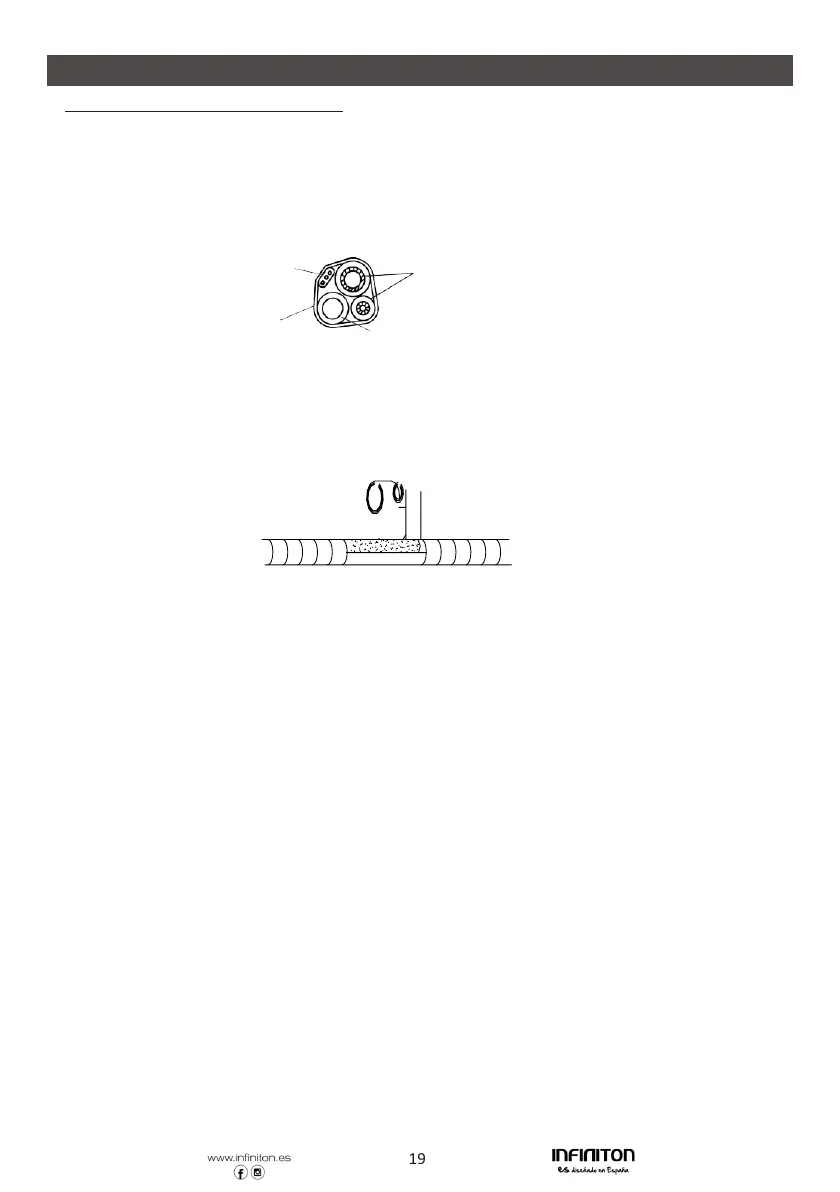

7.5 Organizar os tubos, cabos e mangueira de drenagem, bem como a seguinte imagem.
Cablagem de ligação
Tubagem de refrigerante
Fita isolante
Mangueira para drenagem
Nota:
(I) Certifique-se de que a mangueira de drenagem está no fundo.
(II) Evitar o cruzamento e a dobragem de peças.
7.6 Utilizando a fita isolante enrolar os tubos de refrigeração, ligando bem os fios e a mangueira
de drenagem.
Etapa 8: Unidade de montagem interior
8.5 Passar lentamente os tubos de refrigeração, os fios de ligação e a mangueira de drenagem
embrulhados
o buraco da parede.
8.6 Prender a parte superior da unidade interior na placa de montagem.
8.7 Aplicar uma ligeira pressão nos lados esquerdo e direito da unidade interior, certificar-se de que
a unidade interior é
firmemente viciado.
8.8 Empurrar para baixo o fundo da unidade interior para deixar os ganchos nos ganchos da placa de
montagem, e certificar-se de que está engatada com firmeza.
Por vezes, se as pastilhas de refrigerante já estavam embutidas na parede, ou se quiser ligar as
pastilhas e fios na parede, faça o que está abaixo:
(IV) Prender a parte superior da unidade interior na placa de montagem sem tubagem nem
cablagem.
(V) Levantar a unidade interior em frente à parede, desdobrar o suporte na placa de
montagem, e utilizar este suporte para apoiar a unidade interior, haverá um grande espaço
para a operação.
(VI) Fazer a tubagem do refrigerante, a cablagem, ligar a mangueira de drenagem, e envolvê-los
como passo 4 a 7.
