Infiniton WM-B84 - Instalação Embutida

Instalação Embutida Instalação Embutida
2.Instalação das dobradiças e espaçador
Fixe as dobradiças à máquina por meio dos parafusos ST4 * 12. As dobradiças podem ser
ajustadas para compensar possíveis espessuras irregulares da porta.
1.Faça o furo na porta de acordo com o papel de posição fixa.
P.32
P.33
Papel de posição 2.Fixed na porta.
Colar na porta (a porta à direita)
Papel de posição fixa de cisalhamento
Faça um furo na porta
Position Paper Position Paper
16- 22mm
12m m
35m m
12m m
2mm
Colar na porta (a porta à esquerda)

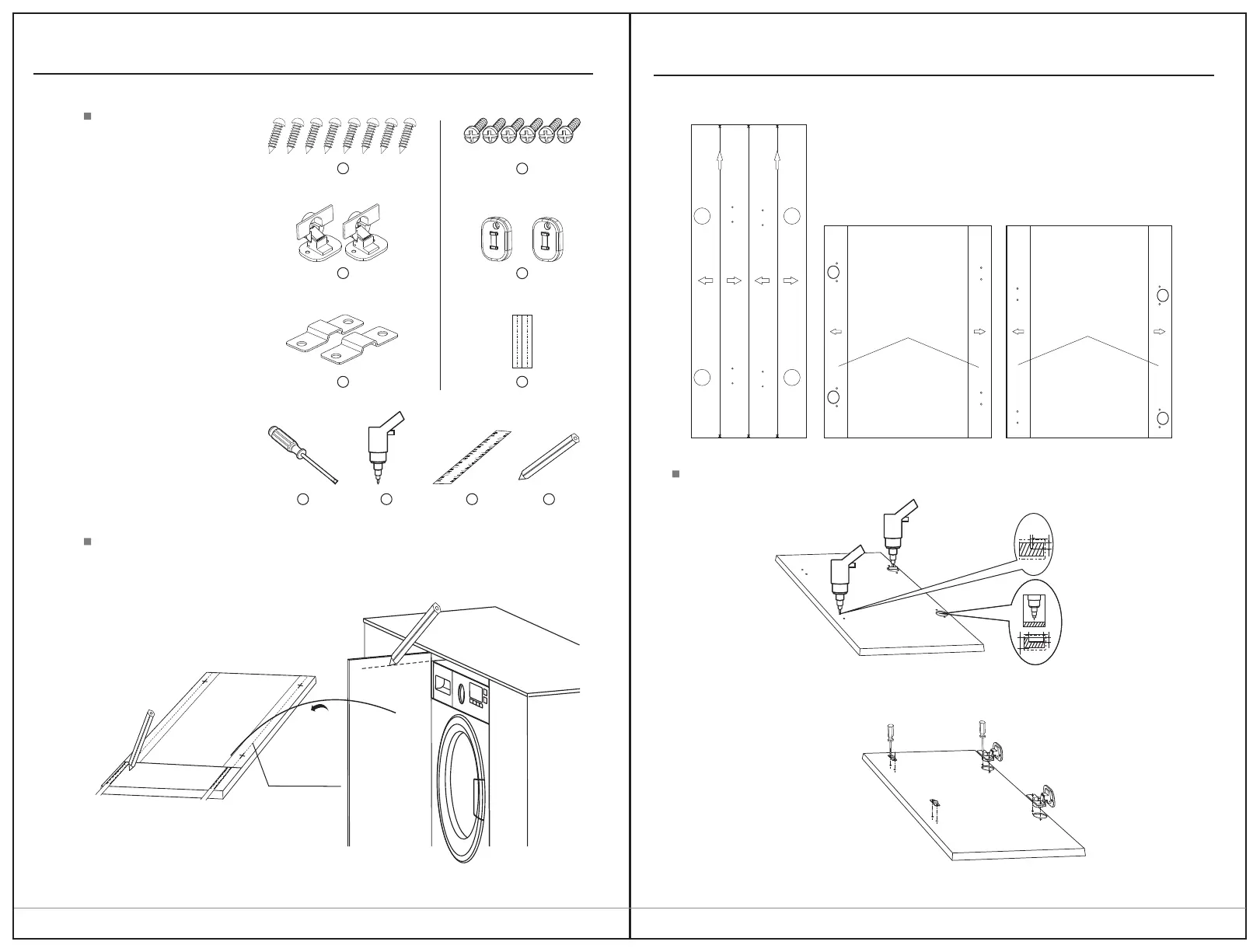

Apêndice
Preparação do documento de posição fixa
1. Faça a marca na porta de acordo com o armário e a altura da máquina de lavar roupa.
1. Parafusos auto-
roscantes (ST4 * 12)
2. Parafusos auto-
roscantes (M5 * 12)
3. Dobradiças
4. Ímã contrário
5. espaçador
6. Papel de posição fixa
Ferramentas
1.
2. Driver Automático
3. Régua
4. Lápis
Chave de fenda
5
1
2
4
3
6
1
2
3
4
Position Paper
Top Top
Left Open
Right Open
