Betrieb und Test
1. 10BaseT Kabeltest
Schritt 1
Stecken Sie ein Ende des Testkabels in die Testquelle die mit einem Pfeil gekennzeichnet ist ein und
verbinden Sie es mit der anderen RJ
-
45
Buchse des Gerätes.
Schritt 2
Schalten Sie den Stromschalter ein, nun wird die Scan
-
Sequenz eingeleitet. Wenn der Auto/Manual Schalter

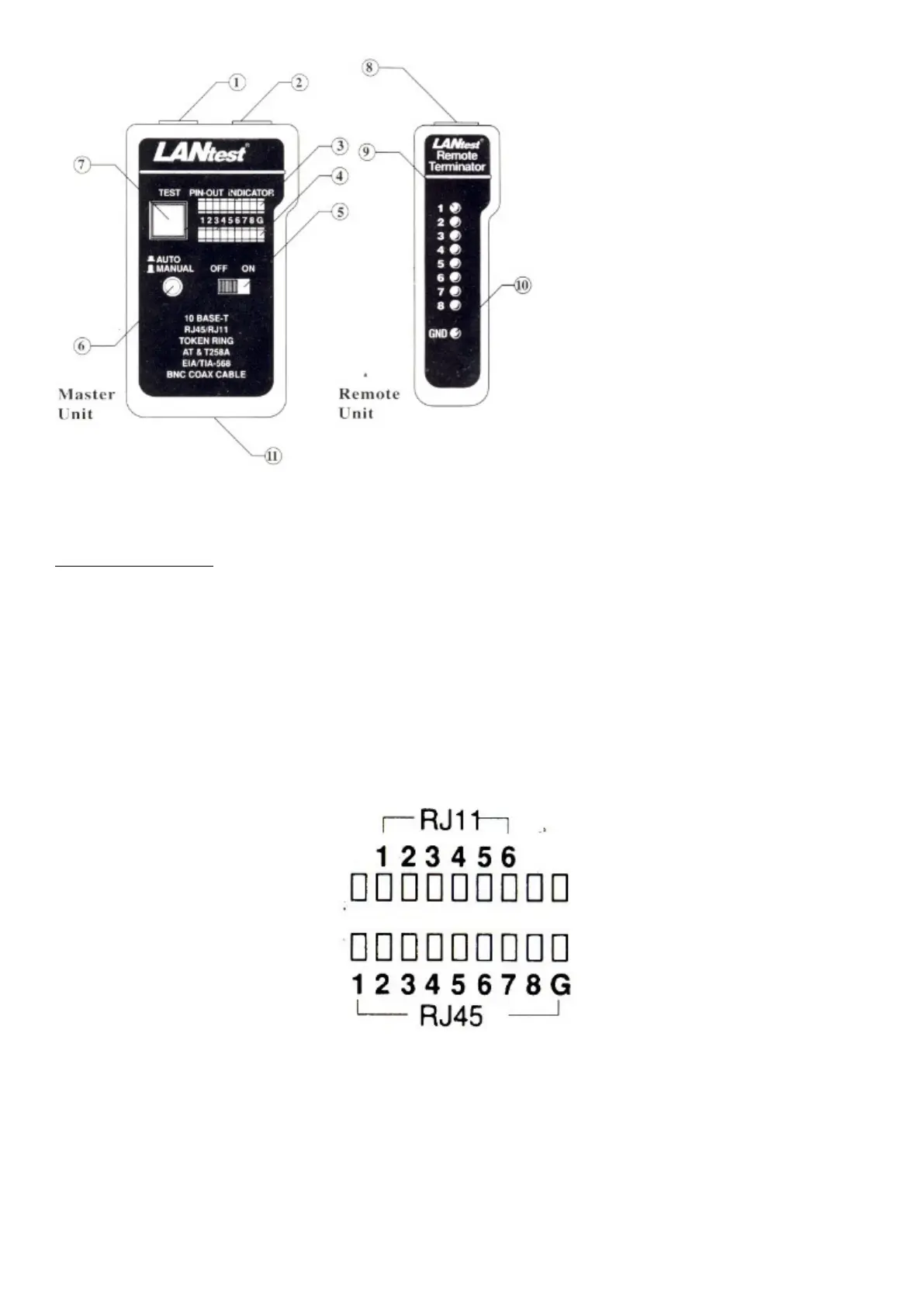

auf Manual steht, wird der Pin 1 (LED) aufleuchten. Die LEDs sollten in der unten abgebildeten Weise
gelesen werden. Dab
ei muss zwischen RJ11 und RJ45 Kabeln
unterschieden werden.
Schritt 3
Wechseln Sie mit Hilfe des AUTO/MANUAL Schalters in den Automatik
-
Betrieb.
Schritt 4
Nun leuchten beide LED
-
Leisten auf und zeigen die Pin Belegung des Testkabels an.
Schritt 5
