Les
en Sie bitte das Ergebnis von der LED
-
Leiste ab Konnten Sie die Ergebnisse nicht beim ersten
Testdurchlauf ablesen, so können Sie einen weiteren automatischen Test durchführen, oder im Handbetrieb
jeden einzelnen Pin testen.
2. 10Base
-
2 Kabeltest
Schritt
1
Schließen Sie die im Lieferumfang enthaltenen BNC Adapterkabel an die RJ
-
45 Buchsen an.
Schritt 2
Folgen Sie den Anweisungen des 10BaseT Kabeltests

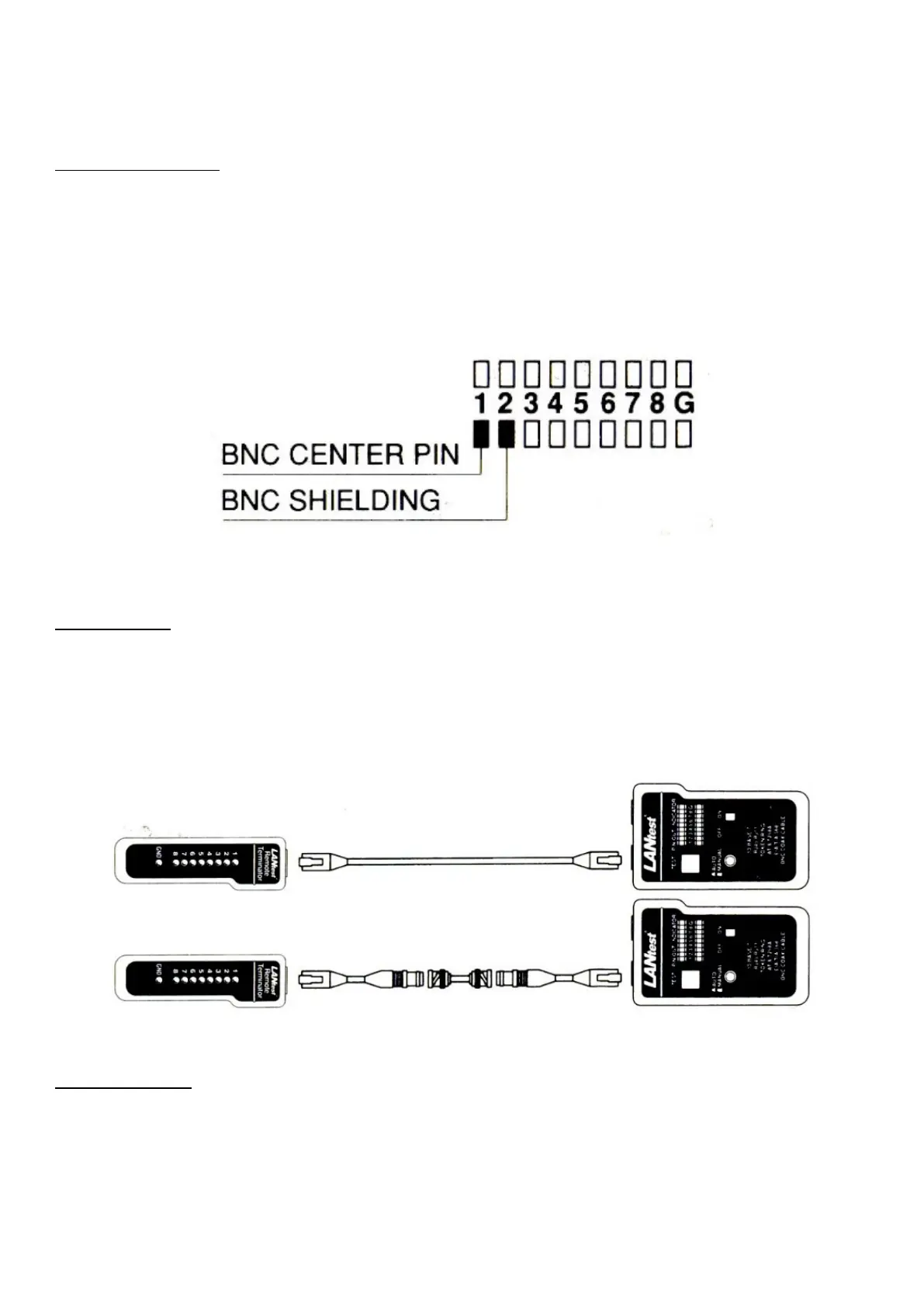

Hinweis: Pin 1 entspricht dem Kupferkern des BNC Kabels, Pin 2 ist die Abschirmung.
Schritt 3
Da das
BNC Datenkabel nur über zwei Leitungen verfügt sollten Sie den Test im Handbetrieb durchführen.
3. Remote Test
Schritt 1
Schließen Sie ein Ende des zu testenden Kabels an die Testquelle an, dieses ist mit einem Pfeil
gekennzeichnet, das andere Ende des T
estkabels muss an die RJ
-
45 Buchsen der Testsonde angeschlossen
werden.
Wenn Sie den Test alleine durchführen, sollten Sie dies im Automatikbetrieb tun.
4.
Loop
-
Back
-
Test
Testen eines Kabels ohne Remote Einheit:
Darstellung eines Loop
-
Back
-
Tests
