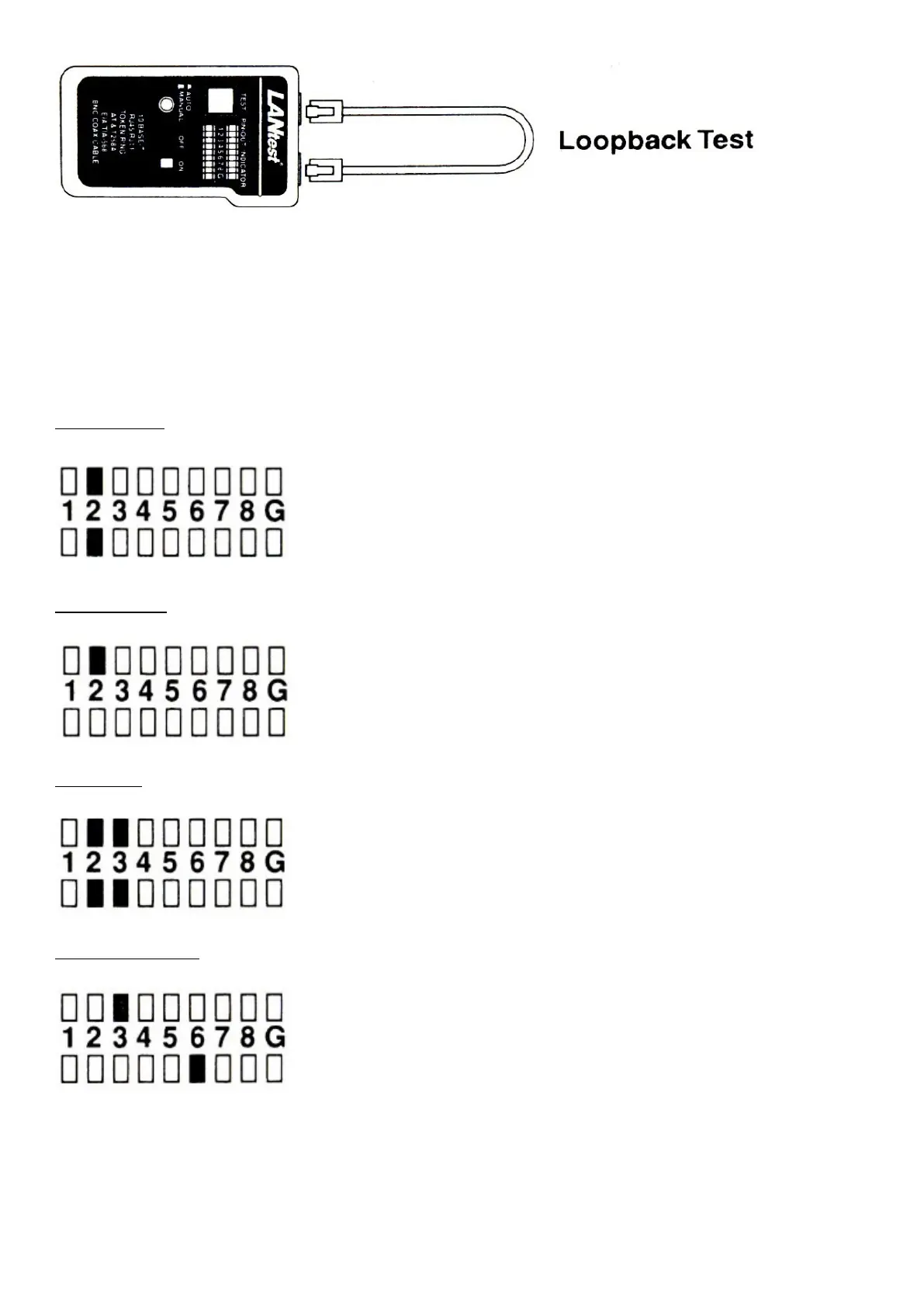

(Dieser Test ist in der Regel nur bei nicht verlegten Kabeln möglich.)
1.
Stecken Sie ein Ende des Kabels in den Steckplatz der Haupteinheit der mit TX (=transmitting)
beschriftet ist und das andere Ende in den Steckplatz der mit RX (= receiving) beschriftet
ist.
2.
W
enn in der unteren Zeile des Display die LED´s gleichzeitig mit den oberen aufleuchten, dann sind
die einzelnen Adern des Kabels korrekt verdrahtet.
Testergebnisse
Kabelintegrität
Pin 2 ist angeschlossen
Unterbrechung
Pin 2 ist offen
Kurzschluss
Pin 2 und 3 sind kurzgeschlossen
Verkabelungsfehler
Pin 3 und 6 sind fehlerhaft verkabelt, Pin 3 ist auf Pin 6 gelegt
Warnung
Bitte benutzen Sie das Testgerät nicht bei angeschlossenen Kabeln die sich im Betrieb befinden. Das Gerät
könnt
e beschädigt werden!
Bitte entfernen Sie die Batterien aus dem Testgerät, wenn Sie es über einen
längeren Zeitraum hinweg nicht benutzen.
