Inomak CES2140 - Electrical Wiring Diagram

30
15

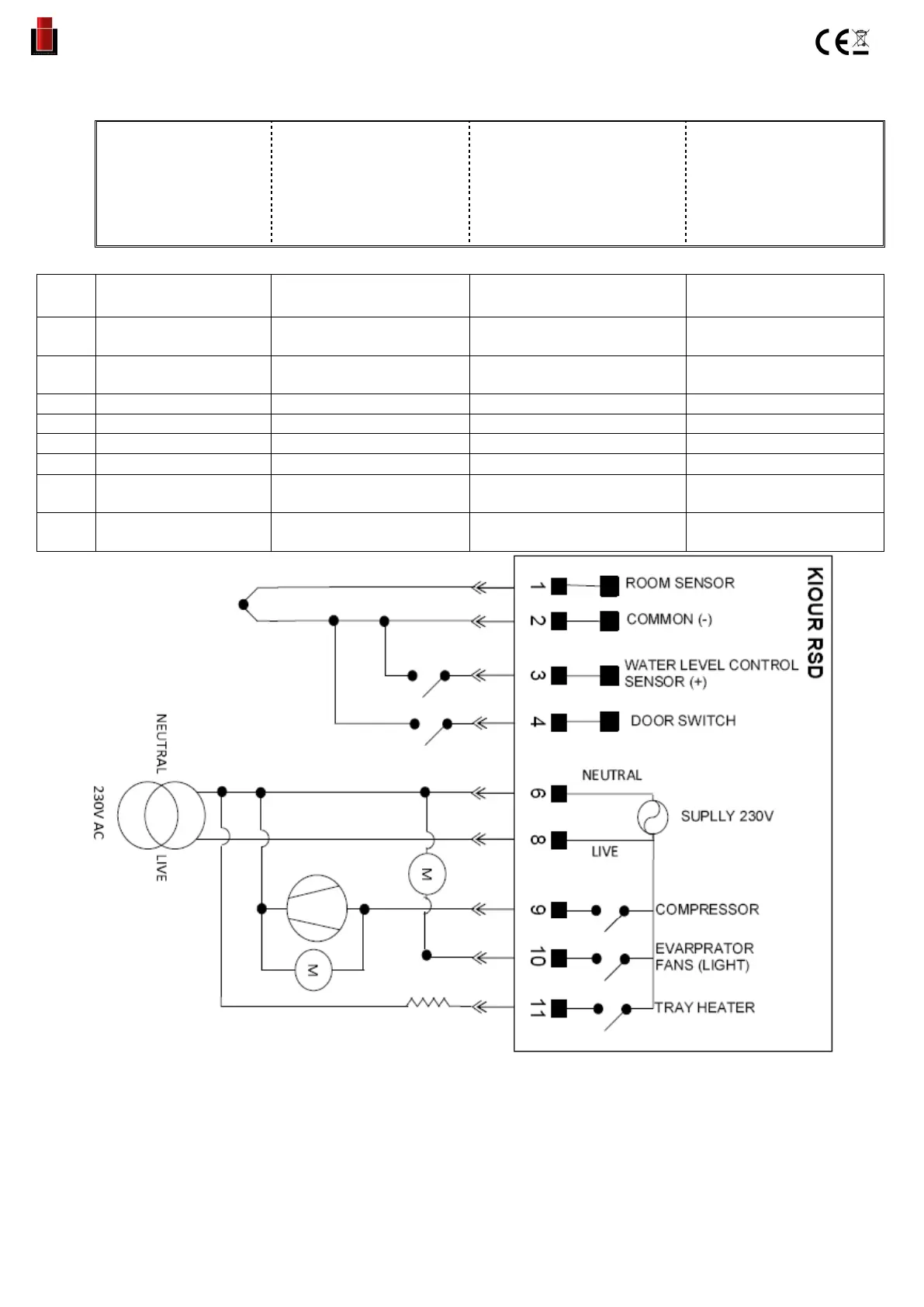

Electric diagram
for upright chillers
(KIOUR RSD)
Ηλεκτρικό
διάγραμμα θαλάμων
συντήρησης (KIOUR
RSD)
Liasse électrique des
refroidisseurs verticaux
(KIOUR RSD)
Elektrische
Schaltpläne für
aufrecht stehende
kühlapparate (KIOUR
RSD)
1
TEMPERATURE PROBE
ΑΙΣΘΗΤΗΡΑΣ
ΘΕΡΜΟΚΡΑΣΊΑΣ ΧΩΡΟΥ
CAPTEUR DE TEMPÉRATURE
Raumtemperaturfühler
2
COMMON / (-) blue
cable
ΚΟΙΝΟΣ / (-) μπλε καλώδιο
COMMUN / (-) câble bleu
COMMON / (-) blaue Kabel
3
WATER LEVEL SENSOR /
(+) brown cable
ΑΙΣΘΗΤΗΡΑΣ ΣΤΑΘΜΗΣ /
ΝΕΡΟΥ (+) καφέ καλώδιο
CAPTEUR DE NIVEAU D’EAU /
(+) 30able marron
Pegelsensors / (+) braunen
Draht)
4
DOOR SWITCH
ΔΙΑΚΟΠΤΗΣ ΠΟΡΤΑΣ
INTERRUPTEUR DE PORTE
DOOR SWITCH
6
LIVE
ΦΑΣΗ
PHASE
Stromführend
8
NEUTRAL
ΟΥΔΕΤΕΡΟΣ
NEUTRE
Nulleiter
9
COMPRESSOR
ΣΥΜΠΙΕΣΤΗΣ
COMPRESSEUR
Kompressor
10
EVAPORATOR FANS
ΑΝΕΜΙΣΤΗΡΕΣ ΕΞΑΤΜΙΣΤΗ
VENTILATEUR DE
L’ÉVAPORATEUR
Verdampferlüftung
11
TRAY HEATER
ΑΝΤΙΣΤΑΣΗ ΛΕΚΑΝΗΣ
ΑΠΟΧΕΤΕΥΣΗΣ
CHAUFFE-PLATEAU
FACH HEIZUNG
