CLS FUSION Montage- und Betriebsanleitung
CLS FUSION Mounting and Operating Instructions
12
5.3. CLS FUSION - Power - 24/48Ah
Nominal voltage: 230V AC +/-10%
Max. Input voltage: 3.5A
Mains Fuse: 5AT, IR=1500A
Output voltage: 24V DC +/-20%
Amb. temp. range: -5°C until +25°C
Final circuit: 8
Max. load: 3A per nal circuit
Final circuit fuses: 5AT, IR=1500A
Protection class: I
Protection catergory: IP20
Max. cross section for:
Mains: 4
LSA: 4
Final circuits: 2.5
Voltfree signalling contacts: 1.5
24Ah Power 48Ah Power
Weight: approx.39kg approx.54kg
Dimensions
H x W x D(mm):
800 x 400 x 210
Cabinet options:
Fire protection cabinet BRS40: 1198 x 648 x 449
Sheet steel wall cabinet IP20: 800 x 400 x 210
Sheet steel wall cabinet IP54: 800 x 400 x 210
24Ah Power 48Ah Power
Battery: 24V/24Ah 24V/48Ah
Battery fuse: 30A, IR=1000A
Converter fuse: 30A, IR=1000A
Battery power:
24Ah Power 48Ah Power
1h 15.5A 13.4A
2h 8.7A 13.4A
3h 6.1A 12.5A
8h 2.8A 5.9A
Battery power without aging reserve.

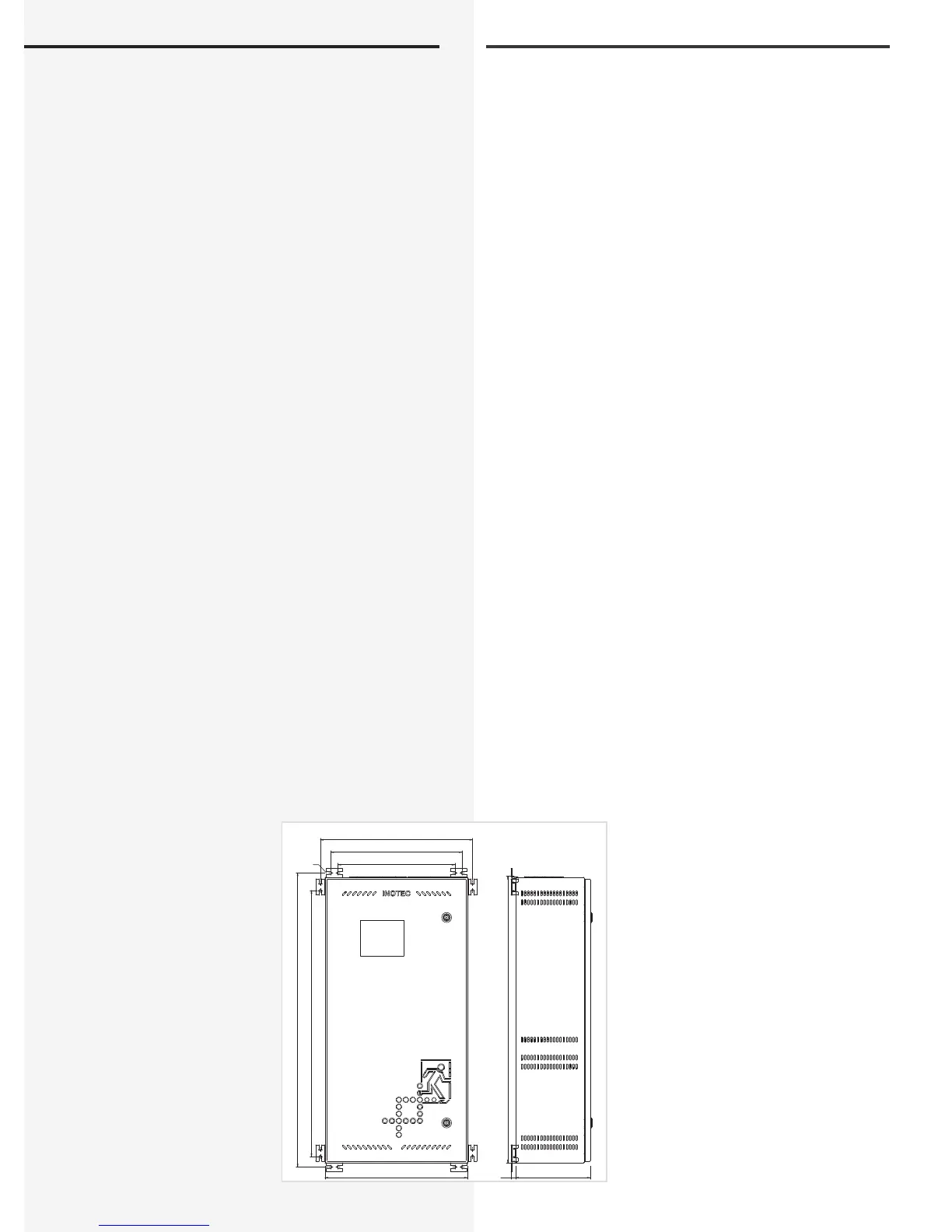

Dimensioned drawing:
5.3. CLS FUSION - Power - 24/48Ah
Anschlussspannung: 230V AC +/-10%
max. Eingangsstrom: 3,5A
Netzsicherung: 5AT, AV=1500A
Ausgangsspannung: 24V DC +/-20%
Zul. Umgebungstemperatur: -5°C bis +25°C
Endstromkreise: 8
Max. Belastung : 3A je Stromkreis
Endstromkreissicherung: 5AT, AV=1500A
Schutzklasse: I
Schutzart: IP20
max. Anschlussquerschnitt (mm²) für:
Netzzuleitung: 4
Lichtschalterabgänge: 4
Endstromkreise: 2,5
Meldekontakte: 1,5
24Ah Power 48Ah Power
Gewicht: ca.39kg ca.54kg
Abmessung
H x B x T (mm):
800 x 400 x 210
Schrankvariante:
Brandschutzschrank BRS40:
1198 x 648 x 449
Stahlblechwandschrank IP20: 800 x 400 x 210
Stahlblechwandschrank IP54: 800 x 400 x 210
24Ah Power 48Ah Power
Batterie: 24V/24Ah 24V/48Ah
Batteriesicherung: 30A, AV=1000A
Wandlersicherung: 30A, AV=1000A
Entnahmeströme für eine
Nennbetriebsdauer von:
24Ah Power 48Ah Power
1h 15,5A 13,4A
2h 8,7A 13,4A
3h 6,1A 12,5A
8h 2,8A 5,9A
bei den Entnahmeströmen ist eine Alterungsreserve zu
berücksichtigen
Maßbild:
330
370
