30
1.4 TARJETAS INFORMATIVAS
En cada horno son aplicadas algunas placas metálicas que proporcionan información importante sobre las ca-
racterísticas del horno, las conexiones eléctricas y de agua y, eventualmente, la conexión al desagüe.

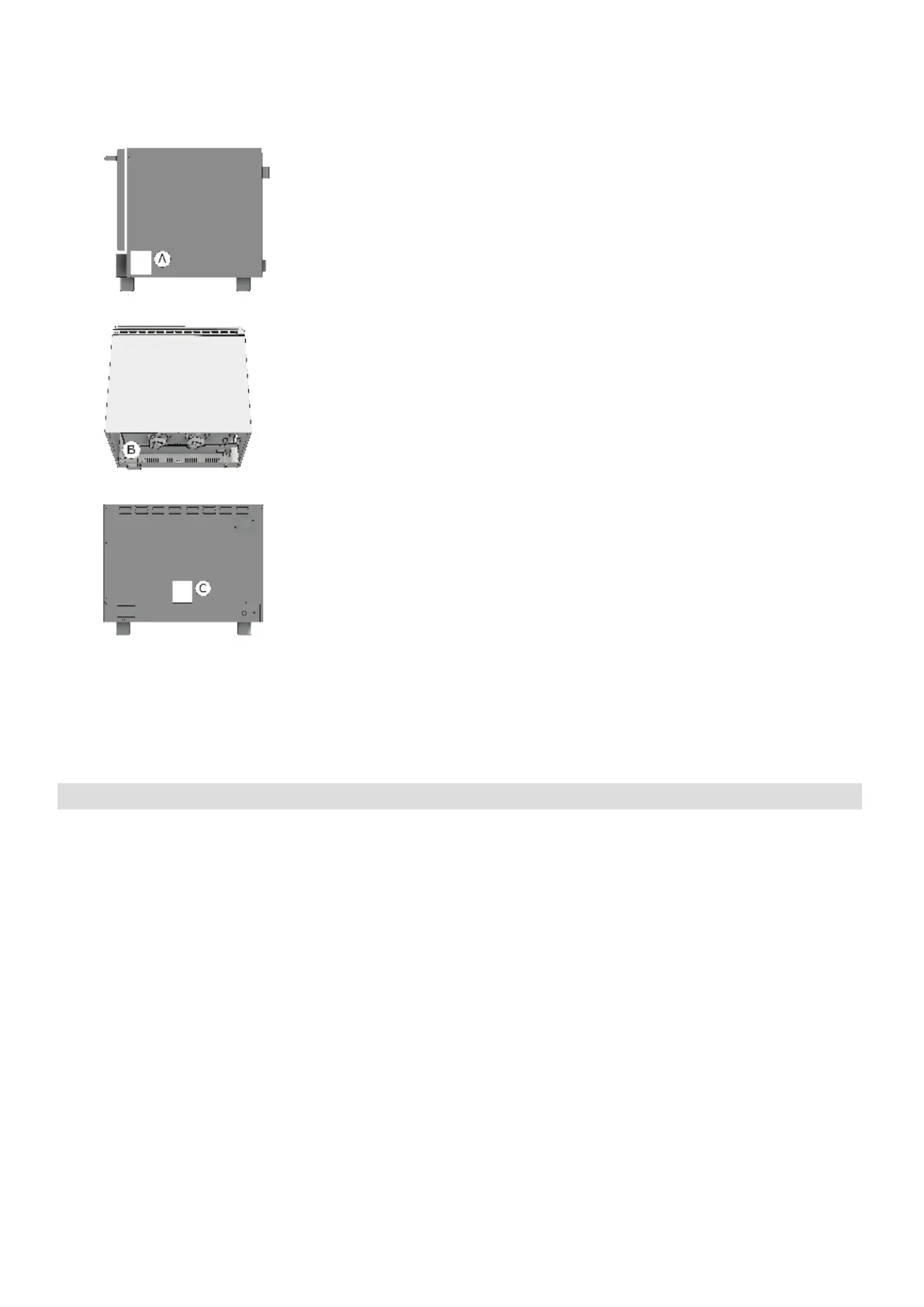

En el lado derecho está aplicada la tarjeta A.
Los datos de esta tarjeta son:
nombre y dirección del fabricante
modelo del horno
el nivel de protección IPX contra la entrada de líquidos
el cumplimiento de las normativas C.E.
la potencia eléctrica absorbida y el tipo de alimentación (monofásica o tri-
fásica)
el número de serie del horno
el símbolo de la Directiva Europea 2012/19/UE
Desmontando el panel trasero, sobre la base del horno está pegada la tarjeta
B.
En esta tarjeta es repetido el número de serie del horno.
De esta manera, el cliente o el instalador puede conocer el número de serie
del horno, en el caso que la placa A esté sucia o dañada.
Si el horno está equipado con humidicación manual,en la parte posterior del
horno, en proximidad del conector para la entrada de agua está pegada la
tarjeta C.
La tarjeta C Indica las características del agua necesarias para un buen fun-
cionamiento del horno.
Las mismas características se indican en el párrafo 2.4 de este manual.
INSTALACIÓN
1.5 POSIZIONAMENTO DEL FORNO
Las instalaciones del agua, de la energía eléctrica así como los locales donde se emplazan los aparatos, deben
cumplir las normas de instalación y seguridad.
El sitio donde se instalará el horno debe cumplir con los siguientes requisitos:
Estar resguardado de los agentes atmosféricos y tener un adecuado recambio de aire;
cumplir con los reglamentos relativos a la seguridad laboral
tener una temperatura entre 5 °C y 35 °C con un nivel de humedad no superior al 70%.
Mantener en la parte trasera una distancia suciente porque la etiqueta del terminal equipotencial puede verse
fácilmente cuando el horno haya sido instalado. El mismo terminal debe ser accesible para la instalación del
cable equipotencial después que el horno ha sido instalado, de acuerdo con las instrucciones.
Instalar el aparato en una posición que permita acceder a su lado derecho para poder efectuar las operaciones
de instalación, mantenimiento y asistencia técnica.
1.6 CONEXIÓN ELÉCTRICA
El aparato entregado está predispuesto para funcionar con el voltaje indicado en la placa de “Características”
aplicada en el lado derecho del aparato.
Es preciso conectar el aparato en un sistema equipotencial, cuya ecacia debe cumplir las normas vigentes.
La conexión debe ser efectuada empleando el tornillo situado en el lado trasero del horno, marcado con la sigla
EQUIPOTENTIAL.
El Fabricante rehusa cualquier responsabilidad en caso de incumplimiento de esta norma fundamen-
tal.
Si el cable de alimentación está dañado, debe ser reemplazado por el servicio de asistencia técnica o por una
persona calicada similar, a n de evitar cualquier riesgo.
ES
