inshape 2500 - Montage-Instructies

89
NL
Montage-instructies

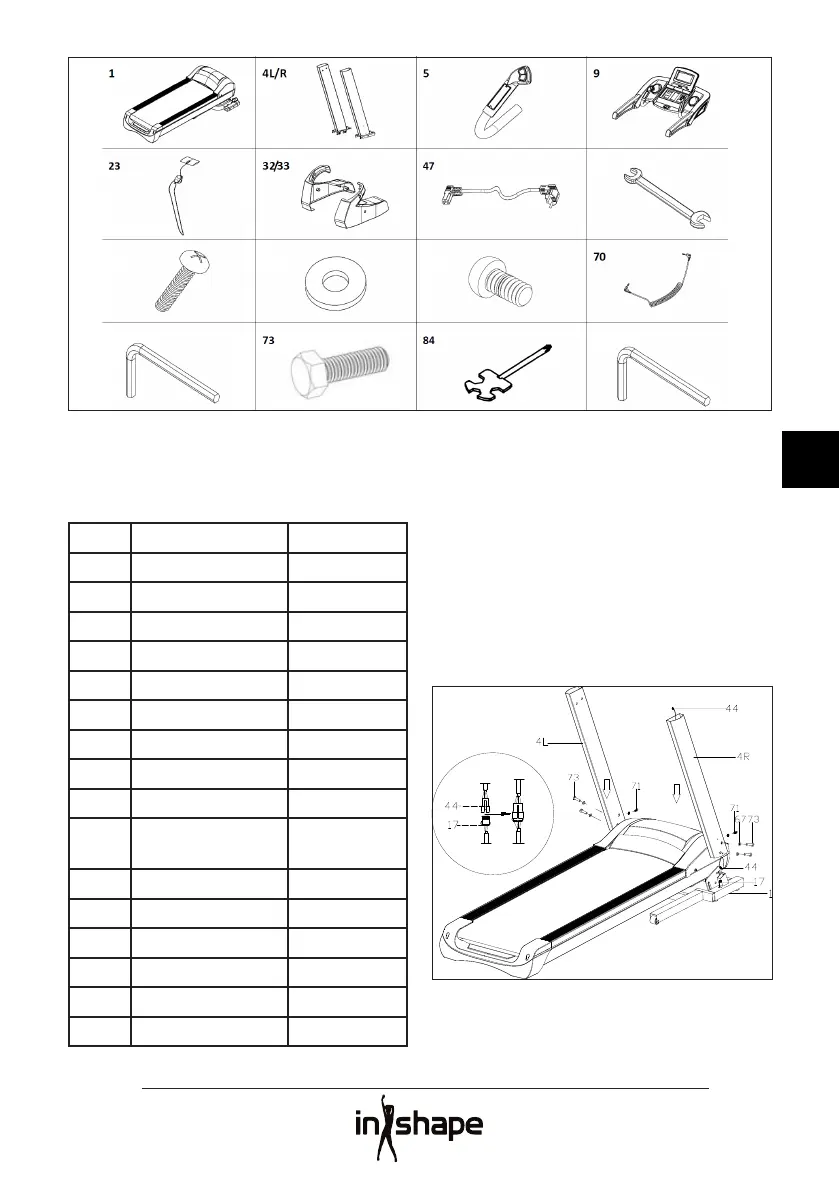

In de verpakking bevinden zich de volgende
onderdelen:
Nr. Onderdeel Hoeveelheid
1 Frame 1
4 L/R Zuil L/R 2
5 Hendels L/R 2
9 Computer 1
23 Noodstop 1
32/33 Afdekplaat L/R 2
47 Stroomkabel 1
99 Moersleutel 14x17 1
94 Schroef M4x15 4
66/67 Onderlegring
Ø11xØ20
10
70 mp3-kabel 1
69/71 Schroef M10x20 10
73 Schroef M10x60 4
84 Schroevendraaier 1
86 Inbussleutel S6 1
87 Inbussleutel S5 1
Stap 1
Open de verpakking en plaats het frame
(1) op de vloer. Verbind de onderste
computerkabel (17) en de middelste
computerkabel (44), en bevestig vervolgens
de zuilen (4L/R) op het frame (1) zoals
aangegeven door de pijlen. Gebruik M10x20
schroeven (71)/M10x80 schroeven (73) en
Ø11xØ20 onderlegringen (67) voor het
bevestigen van de zuilen (4L/R). (Draai de
schroeven niet te stevig vast).
99
87
94
66/67 69/71
86
