Insignia NS-24L120A13 Guía Del Usuario

11
Televisor con pantalla LCD de 24" Insignia
www.insigniaproducts.com

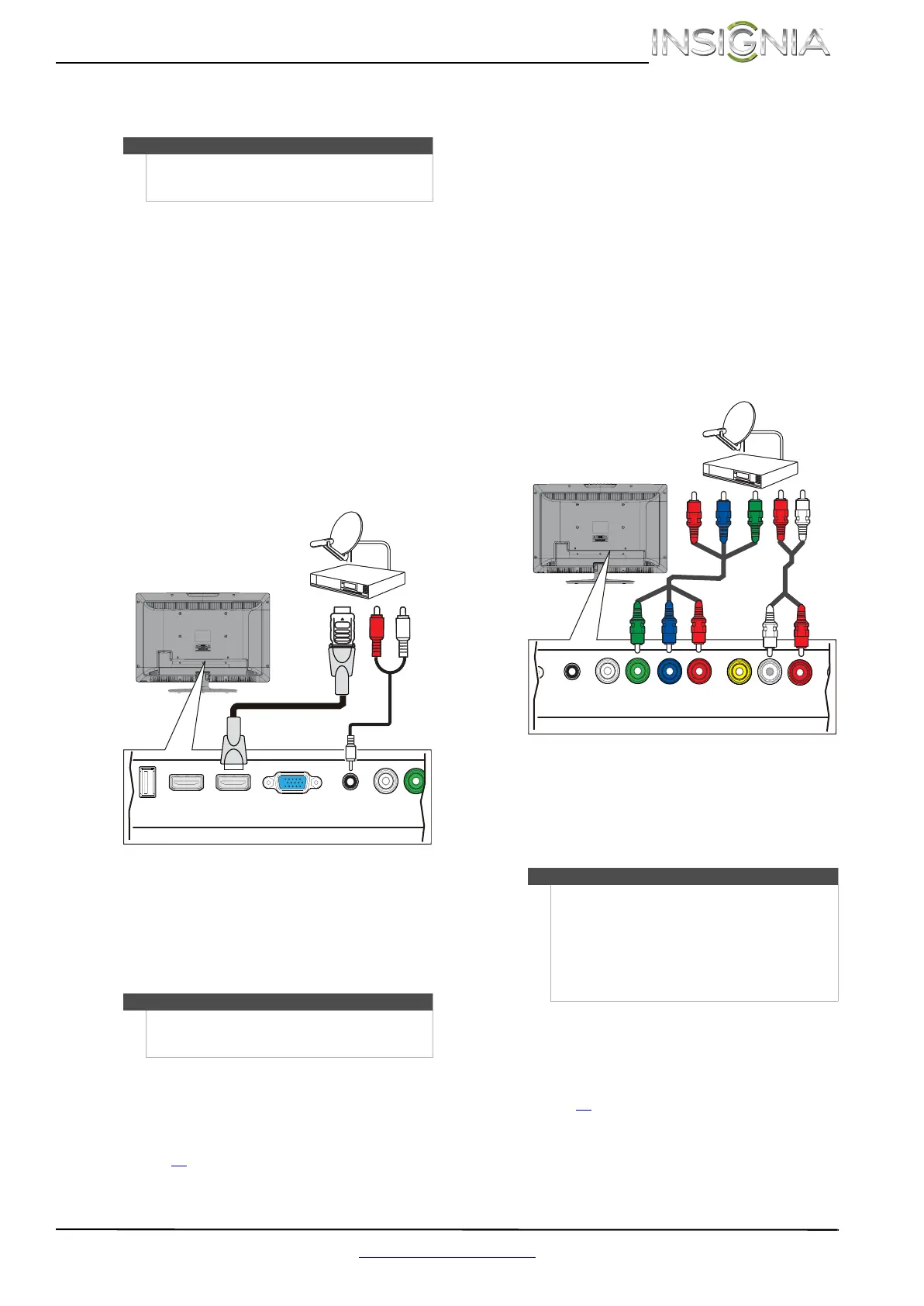

Usando DVI (igual que HDMI pero requiere una conexión
de audio)
Para conectar un decodificador de cable o
receptor de satélite usando DVI:
1 Asegúrese de que el cable de alimentación de
su televisor esté desconectado y que todos los
equipos conectados estén apagados.
2 Conecte el cable entrante de la toma de pared
de TV por cable a la toma de entrada de cable en
el decodificador de cable o receptor de satélite.
3 Conecte un adaptador de HDMI a DVI (no
incluido) en un extremo de un cable de HDMI
(no incluido) y conecte el adaptador a la toma
de salida de DVI (DVI OUT) en el decodificador
de cable o receptor de satélite.
4 Conecte el otro extremo del cable a la toma
HDMI 2/DVI en la parte posterior de su
televisor.
5 Conecte un cable de audio de 3.5 mm (no
incluido) a la toma de entrada de audio de
PC/DVI (PC/DVI AUDIO IN ) en la parte posterior
de su televisor y a las tomas de salida de audio
(AUDIO OUT) en el decodificador de cable o
receptor de satélite.
6 Conecte el cable de alimentación de su televisor
a un tomacorriente, encienda su televisor, y
luego encienda el decodificador de cable o
receptor de satélite.
7 Utilice el Asistente de configuración en la
página 20
.
Usando una conexión de video de componentes (mejor)
Para conectar un decodificador de cable o
receptor de satélite usando video de
componentes:
1 Asegúrese de que el cable de alimentación de
su televisor esté desconectado y que todos los
equipos conectados estén apagados.
2 Conecte el cable entrante de la toma de pared
de TV por cable a la toma de entrada de cable en
el decodificador de cable o receptor de satélite.
3 Conecte un cable de video de componentes (no
incluido) a las tomas de entrada de video de
componentes COMPONENT IN Y, P
B y PR) en la
parte posterior de su televisor y a las tomas de
salida de video de componentes en el
decodificador de cable o receptor de satélite.
4 Conecte un cable de audio (no incluido) a las
tomas de audio izq. y der. de AV
(AV IN L/R AUDIO) en la parte posterior de su
televisor y a las tomas de salida de audio en el
decodificador de cable o receptor de satélite.
5 Conecte el cable de alimentación de su televisor
a un tomacorriente, encienda su televisor, y
luego encienda el decodificador de cable o
receptor de satélite.
6 Utilice el Asistente de configuración en la
página 20
.
Nota
Se debe usar la toma HDMI 2/DVI para conectar un
decodificador de cable o receptor de satélite usando
DVI. Si se usa la toma HDMI 1 no se oirá el sonido.
Nota
Cuando se conecta el audio usando la toma de
entrada de audio de PC/DVI (PC/DVI AUDIO IN), la
salida de audio será analógica.
USB HDMI 1 HDMI 2 / DVI VGA
PC / DVI
AUDIO IN
DIGITAL
OUTPUT
Y
C
O
Decodificador de cable o receptor de satélite
Cable de HDMI con
adaptador de HDMI
a DVI
Cable de audio de 3.5 mm
Vista posterior del televisor
Nota
• Las tomas de entrada de video de componentes
(COMPONENT IN ) comparte las tomas de
audio izq. y der. de entrada de AV (AV IN L/R
AUDIO) con las tomas de entrada de AV
(AV IN VIDEO).
• Cuando conecta el cable de audio a las tomas
de audio izq./der de entrada de AV (AV IN L/R
AUDIO), la salida del audio es analógica.
PC / DVI
AUDIO IN
DIGITAL
OUTPUT
YP
B
P
R
VIDEO
COMPONENT IN AV IN
L - AUDIO - R
AN
T
Cable de audio
Decodificador de cable o receptor de satélite
Los cables y las tomas
normalmente tienen
los mismos colores.
Cable de video de componentes
Vista posterior del televisor
