Insignia NS-R5101AHD-A Guía Del Usuario

4
Receptor de A/V para sistema de teatro en casa Insignia NS-R5101AHD-A
www.insigniaproducts.com

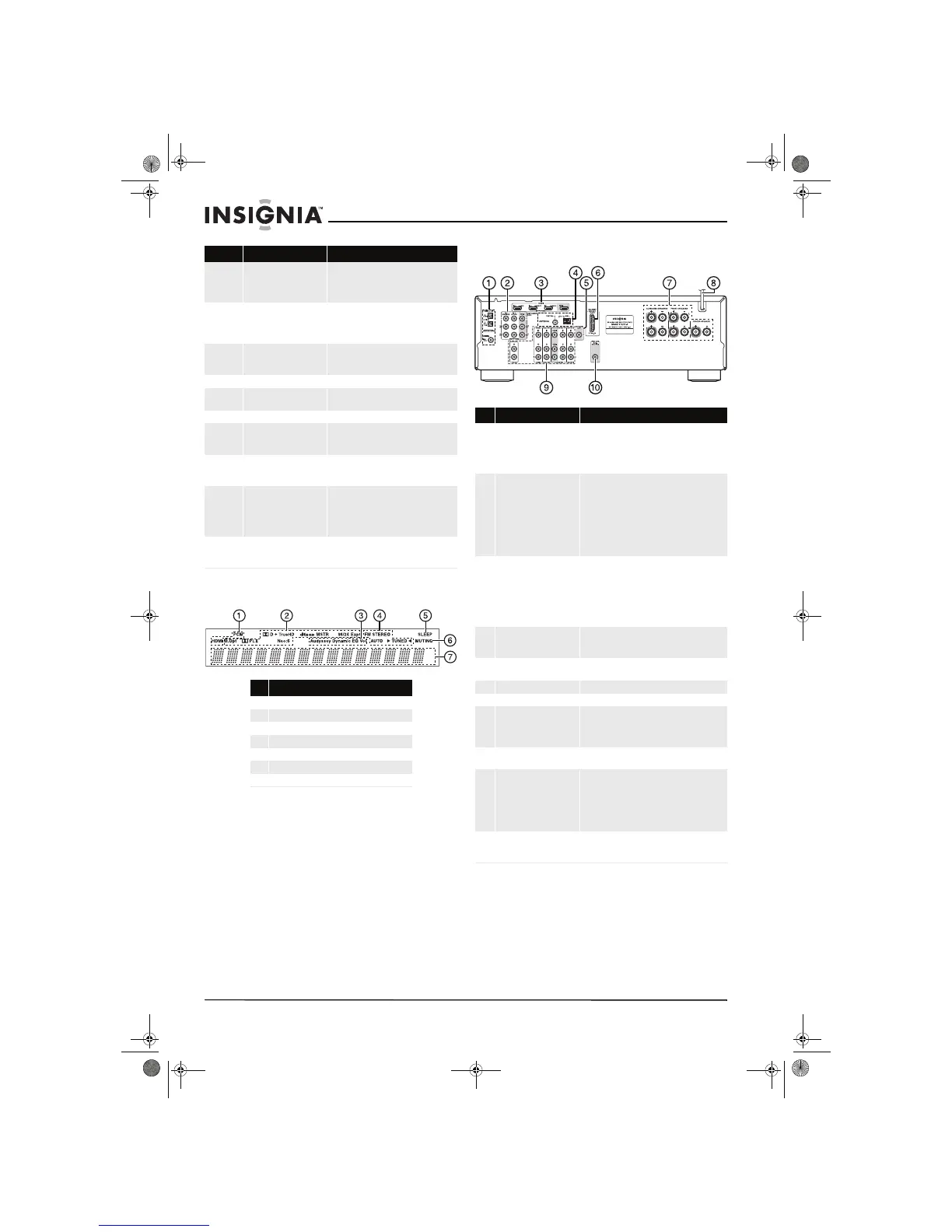

Pantalla
Vista posterior
10 Botón de MEMORIA Permite memorizar una estación de radio
predefinida. Presione junto con el botón de
modo de sintonización (TUNING MODE)
para eliminar las estaciones predefinidas.
11 Botón de MODO DE
SINTONIZACIÓN
Permite activar el modo de sintonización del
receptor y escuchar la radio. Presione junto
con el botón de memoria (MEMORY) para
eliminar las estaciones predefinidas.
12 Perilla del volumen
principal (MASTER
VOLUME)
Gire para subir o bajar el volumen.
13 Toma de auriculares Enchufe sus auriculares en esta toma.
14 Botones de selección de
entrada
Permite seleccionar la fuente de la señal de
entrada que guste.
15 Tapa protectora Remuévala cuando se use la toma.
16 Toma de entrada de video
auxiliar (AUX INPUT VIDEO
)
Conecte una fuente de video externa en esta
toma.
17 Tomas izq./der. de la
entrada de audio auxiliar
(AUX INPUT AUDIO L/R )
Conecte una fuente de sonido externa en
esta toma.
18 Toma para micrófono de
configuración (SETUP MIC)
Conecte el micrófono de configuración
Audyssey en esta toma. Refiérase a la sección
“Uso de la corrección de salón y
configuración de altavoz Audyssey 2EQ®” en
la página 16.
19 Botón de AUDIO Permite acceder a la configuración de audio.
Refiérase a la sección “Cambio de la
configuración de audio” en la página 29.
N° Indicador
1 Indicador de entrada de audio
2 Indicador del modo de escuchar
3 Indicadores Audyssey
4 Indicadores de sintonización
5 Indicador de APAGADO AUTOMÁTICO
6 Indicador de silenciamiento (MUTING)
7 Pantalla DIGITAL
Elemento Descripción Función
N° Descripción Función
1 Tomas de ENTRADA
DIGITAL
Conecte el cable óptico digital de la consola de
videojuegos (1) o del televisor/reproductor de CD
(2) en las tomas superiores, o el cable coaxial
digital de un reproductor de discos Blu-ray/DVD en
la toma inferior.
2 Tomas de video de
componentes
(COMPONENT)
Conecte los cable de una fuente de video de
componentes en las tomas n° 1 (BD/DVD) o n° 2
(CBL/SAT).
Conecte los cables para un monitor de video de
componentes en las tomas de salida (OUT).
Las tomas están codificadas por color (rojo, verde y
azul) para corresponder con los conectores de los
cables.
3 Tomas de HDMI Conecte el cable de entrada de la señal digital de
una consola de videojuegos (IN3), de una caja de
cable o satélite (IN2) o de un reproductor de
BD/DVD (IN1).
Conecte el cable de la señal de salida de HDMI para
un televisor o un monitor en la toma de salida
(OUT).
4 Conectores de antena
(ANTENNA)
Conecte una antena de FM de 75 ohmios a la toma
coaxial o a una antena AM de bucle a los
conectores de los cables.
5 Video de salida para monitor
(MONITOR OUT V)
Conecte esta toma a un monitor de TV.
6 Puerto Rocketboost™ Conecte el modelo NS-RB1 en este puerto.
7 ALTAVOCES FRONTALES Conecte los altavoces frontales en estas tomas.
ALTAVOCES ENVOLVENTES
ALTAVOZ CENTRAL
Conecte los altavoces envolventes izquierdo y
derecho y el altavoz central en estos conectores. Si
utiliza el NS-RB1 para conectar sus altavoces
envolventes, no los conecte aquí.
8 Cable de alimentación de CA Enchufe este cable en un tomacorriente de
alimentación de CA.
9 Tomas de video compuesto
(Composite Video) y de
audio izq./der. (Audio L/R)
Enchufe en estas tomas los cables de salida de
video compuesto y de audio izq./der. de los
equipos indicados.
Para la grabación de video, enchufe los cables de
entrada de video compuesto y de audio izq./der.
para un VCR o DVR en las tomas de salida (OUT).
10 SUBWOOFER Conecte el subwoofer en esta toma. Si usa el
NS-RB1 para conectar su subwoofer, conecte el
NS-RB1 en esta toma.
NS-R5101AHD-A_10-0487_MAN_SP.book Page 4 Thursday, May 13, 2010 7:43 AM
