Intel QuickAssist 8920-SCC User Manual

6 Intel
®
QuickAssist Adapter Installation

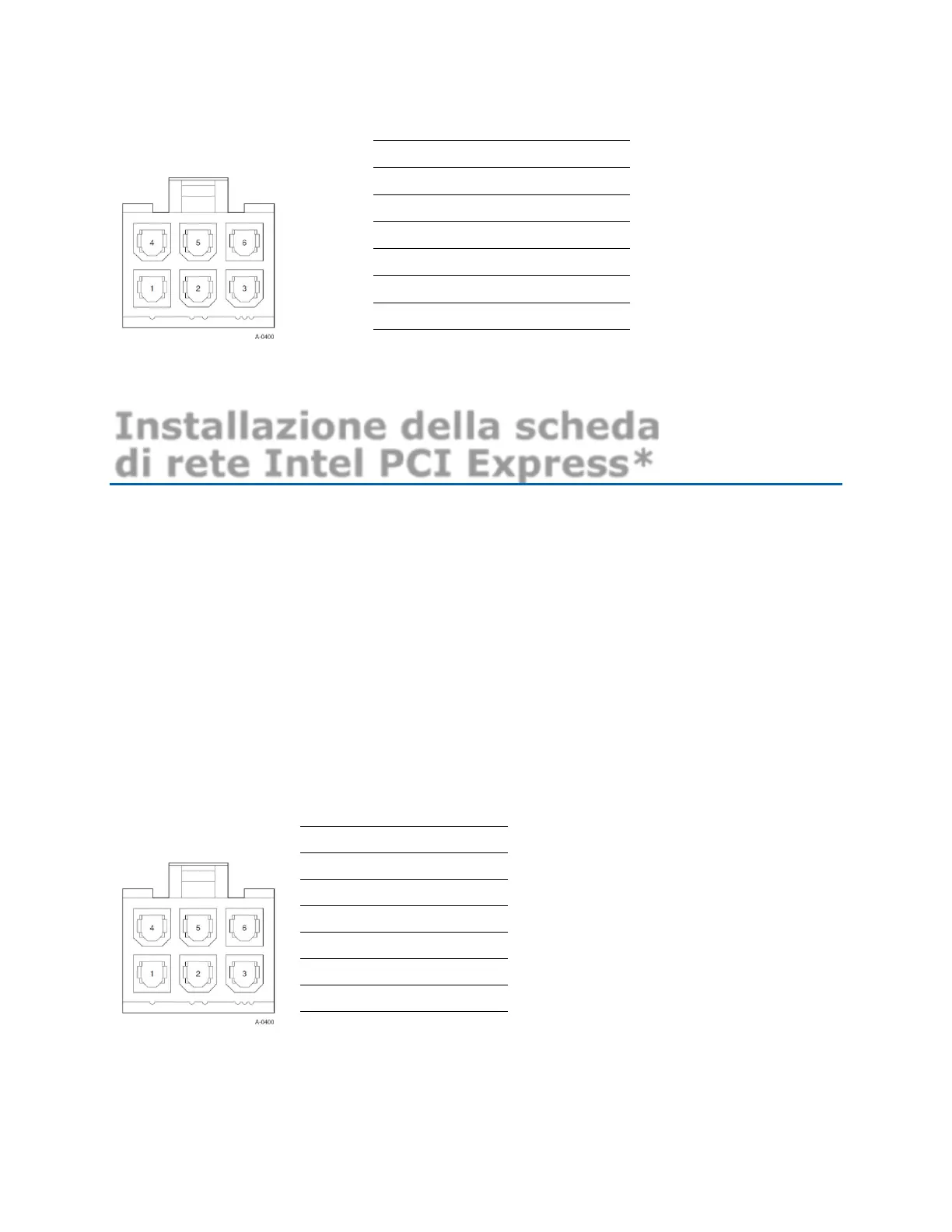

Steckerbelegung für Netzanschluss
Pin
Signal
1
+12 V
2
+12 V
3
+12 V
4
Masse (Ground)
5
Sense
6
Masse (Ground)
Installazione della scheda
di rete Intel PCI Express*
1. Spegnere il computer e disinserire il cavo di alimentazione.
2. Rimuovere il coperchio del computer e la protezione da uno slot che corrisponda alla propria
scheda di rete.
3. Posizionare saldamente il connettore della scheda nello slot fino a quando non è inserito
completamente. Fissare la staffa di supporto allo chassis.
4. Solo per la 8950-SCCP, collegare il connettore di alimentazione esterna, un connettore a 6
posizioni derivato dalla definizione del connettore di alimentazione PCI Express x16 Graphics
150W-ATX. Vedere più avanti.
5. Chiudere il coperchio del computer. Inserire il cavo di alimentazione.
NOTA:
alcune schede di rete Intel usano il bus PCI Express. Si può utilizzare uno slot più lungo del
connettore della scheda di rete senza che questo provochi alcun danno, mentre non bisogna
tentare di installarla in uno slot più corto del connettore PCI Express.
Piedinatura del connettore di alimentazione
Broche
Segnale
1
+12 V
2
+12 V
3
+12 V
4
Terra
5
Rilevamento
6
Terra

Intel QuickAssist 8920-SCC Specifications

General

Brand	Intel
Model	QuickAssist 8920-SCC
Category	Adapter
Language	English
