10
3. Conecte el cable blanco desde el Compressor Defender™ a la conexión neutra en el panel, como se muestra
en la Figura 3.
4. Conecte los dos cables negros al lado de carga del disyuntor que suministre energía hacia el compresor o
bomba, como se muestra en la Figura 3.
NOTA: Los cables negros se pueden conectar al lado de línea o de carga desde la desconexión de CA.
5. Conecte el cable de termostato proporcionado de 24 V CA. Empalme los cables de control del termostato
del Compressor Defender™ en el cable terminal Y1 del termostato, como se muestra en la Figura 4.
6. Garantice que todo el montaje y las conexiones eléctricas sean correctas y estén conectadas rmemente.
7. Vuelva a conectar la energía de la unidad condensadora en los disyuntores y el circuito del termostato de
24 V CA. El LED verde parpadeará para indicar que la unidad está en retraso de ciclo corto.
Consulte las Tablas 1 y 2 para conocer la explicación del estado del indicador LED.
Aplicación típica de 208/240 V CA
Negro
Blanco
Negro
Desconexión de CA
Línea
CargaCarga
Línea
Línea Línea
Neutro/
Tierra
Y1
Y1
24 V CA
Figura 3. Instalación del cableado del protector contra sobretensión.
NOTA: Ambos cables negros
se conectan en Línea.
Línea
Neutro
BLANCO
NEGRO
Dos cables de 120 V CA monofásicos
con tierra separada. Se encuentra en
conexiones para equipos individuales,
como bombas, motores monofásicos
y aplicaciones de HVAC.
NEGRO con FUNDA BLANCA
24 V CA
Y1
Y1

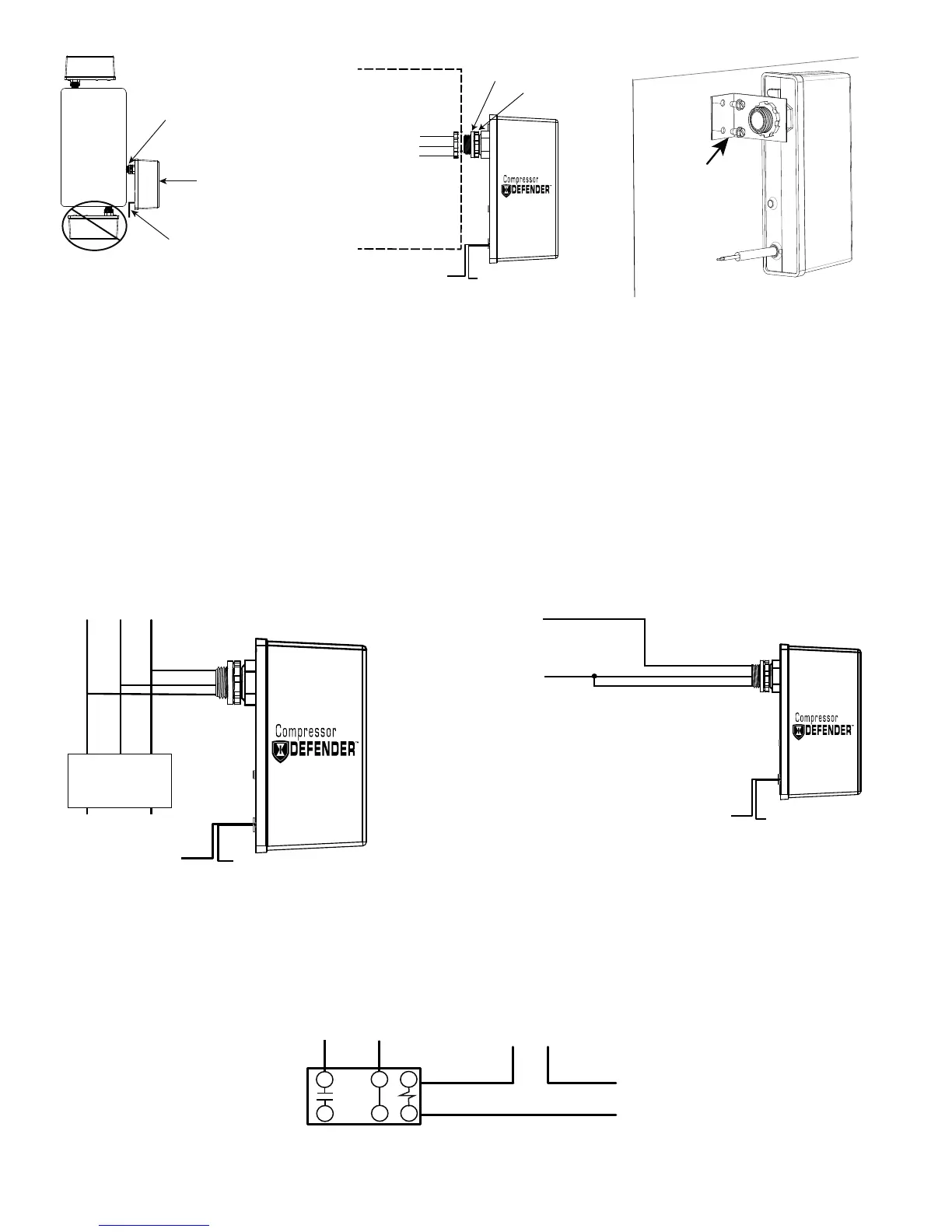

Figura 1. Instalación del Compressor Defender™ en una caja de desconexión de CA.
Carcasa de
Compressor Defender™
Caja de
desconexión
de CA
Parte
superior
Lado
(I/D)
Nota: No monte el
dispositivo en la parte
inferior de la caja
de desconexión.
Cable de termostato
de 24 V CA
Boquilla
Contratuerca
Junta
Cable negro
Cable negro
Cable blanco
Caja de
desconexión de CA
24 V CA
Y1
Y1
Figura 2. Montaje del Compressor Defender™ en
la unidad condensadora.
Tornillo
de chapa
Aplicación típica de 120 V CA
Mantenimiento de Compressor Defender™:
• SPD de voltaje de CA:
• Revise periódicamente el Compressor Defender™ para garantizar que el indicador LED verde
esté ENCENDIDO. Si el LED verde está APAGADO, la protección ha disminuido y el Compressor
Defender™ se debe reemplazar inmediatamente.
Figura 4. Cableado del contactor de 24 V CA.
Contactor del compresor
24 V CA
C
Y1
Cableado del contactor
Desde Compressor
Defender™
NEGRO
ROJO
