6
3. Raccorder le l blanc du Compressor Defender™ au branchement de neutre du tableau, comme sur la Figure
3.
4. Raccorder les deux ls noirs au côté demande du disjoncteur qui alimente le compresseur/la pompe
comme sur la Figure 3.
REMARQUE: Les ls noirs peuvent être raccordés sur le côté secteur ou demande du sectionneur de
courant secteur.
5. Raccorder le l de thermostat 24 V c.a. fourni. Épissurer les ls de commande de thermostat du Compressor
Defender™ sur le l de thermostat de la borne Y1 comme sur la Figure 4.
6. S’assurer que tous raccordements de xation et branchements électriques sont correct et bien serrés.
7. Rétablir l’alimentation électrique du condenseur au niveau du ou des disjoncteurs et du circuit de
thermostat 24V c.a. Le voyant vert clignote pour indiquer que l’appareil est en mode de temporisation de
court cycle.
Voir la description des états du voyant aux tableaux 1 et 2.

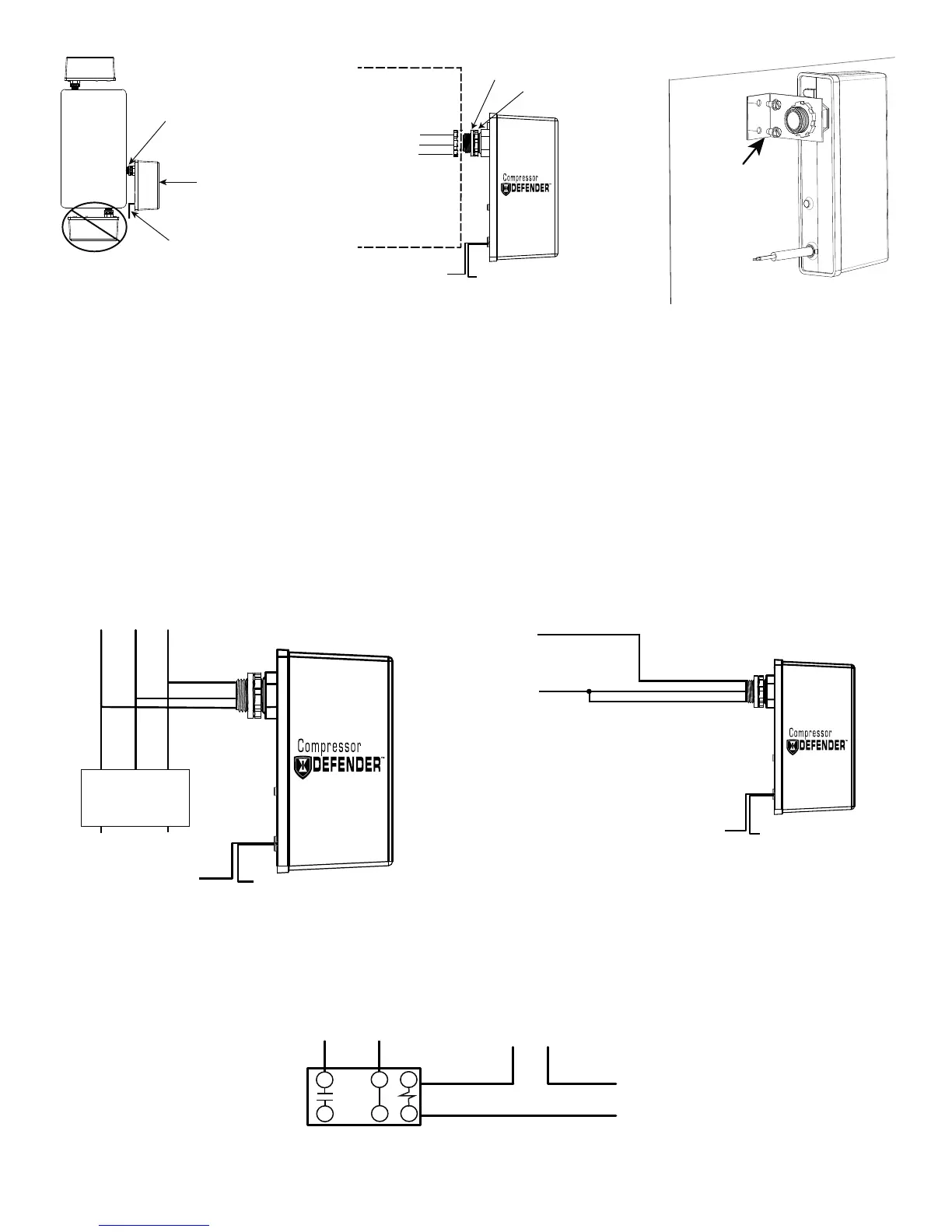

Figure 1. Pose du Compressor Defender™ sur un boîtier de sectionneur de courant secteur.
Boîtier du
Compressor Defender™
Boîtier de
sectionneur
secteur
Dessus
Côté
(G/D)
Remarque: Ne pas monter
l’appareil sur le dessous
du boîtier de sectionneur.
Fil de thermostat 24 V c.a.
Mamelon
Contre-écrou
Joint
Fil noir
Fil noir
Fil blanc
Boîtier de
sectionneur secteur
24 V c.a.
Y1
Y1
Figure 2. Montage du Compressor Defender™
dans le condenseur.
Vis à tôle
Application Typique 208/240 V c.a.
Noir
Blanc
Noir
Débranchement c.a.
Ligne
ChargeCharge
Ligne
Ligne
Neutre/
Terre
Ligne
Y1
Y1
24 V c.a.
Figure 3. Câblage du limiteur de surtension.
REMARQUE: Les deux fils
noirs se raccordent à la phase.
Phase
Neutre
BLANC
NOIR
120 V c.a. monophasé à deux
conducteurs avec terre séparée.
Utilisé pour le raccordement à des
équipements individuels tels que
pompes, moteurs monophasés
et installations de CVC.
NOIR à BAGUE BLANCHE
24 V c.a.
Y1
Y1
Installation 120 V c.a. typique
Entretien du Compressor Defender™:
• Limiteur de surtension c.a.:
• Contrôler régulièrement le Compressor Defender™ pour vérier que le voyant vert est allumé. Si
le voyant vert est éteint, la protection est réduite et le Compressor Defender™ doit être changé
immédiatement.
Figure 4. Câblage installateur 24 V c.a.
Contacteur de compresseur
24 V c.a.
C
Y1
Câblage de contacteur
Du Compressor
Defender™
NOIR
ROUGE
6
