6
WALKER TRAY Part No. 1089635
Support à
enclenchement

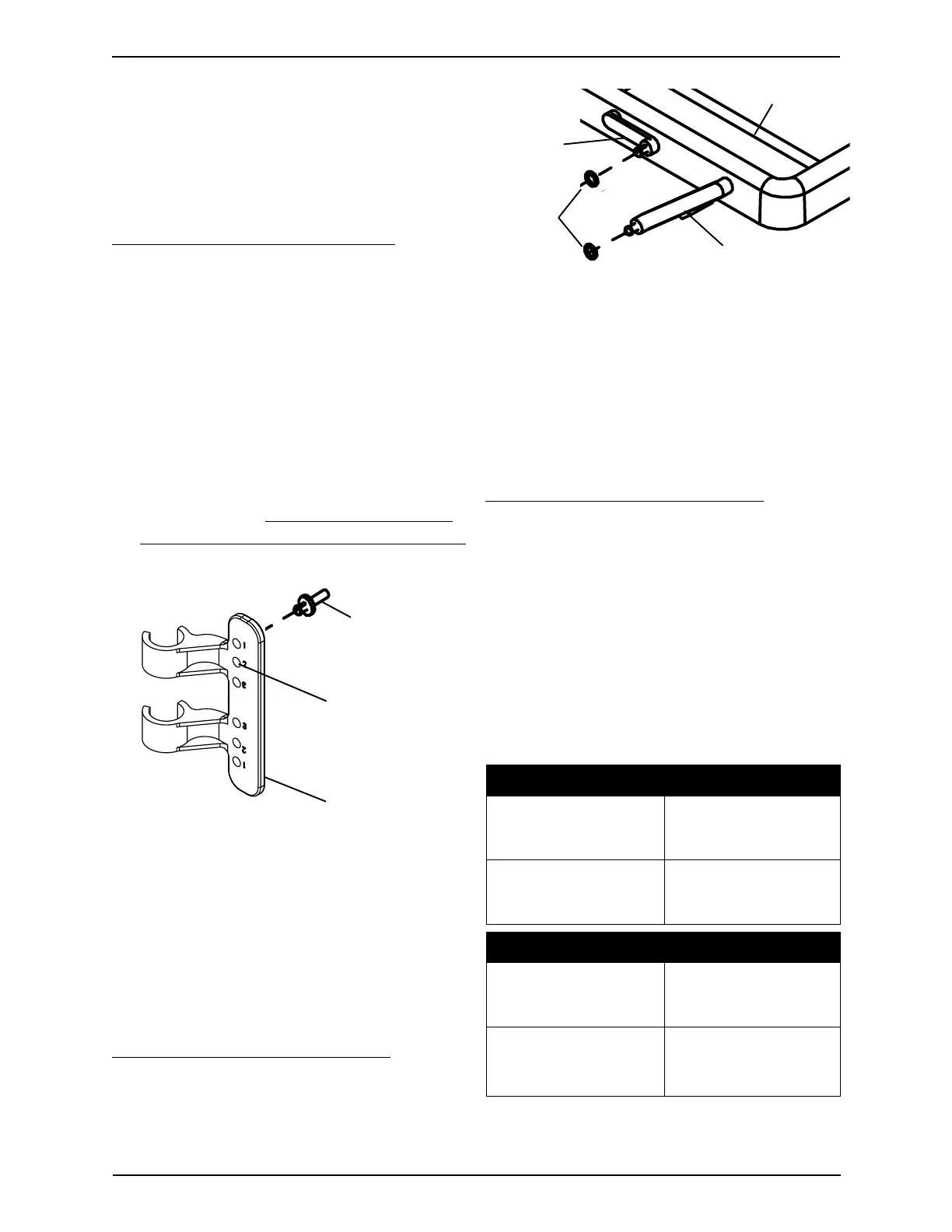

FIGURE 2 - INSTALLER LES
SUPPORTS À ENCLENCHEMENT -
MARCHETTES À DÉCLENCHEMENT
SIMPLE SEULEMENT
Lien de
support latéral
du plateau
INSTALLER LES SUPPORTS ÀINSTALLER LES SUPPORTS À
INSTALLER LES SUPPORTS ÀINSTALLER LES SUPPORTS À
INSTALLER LES SUPPORTS À
ENCLENCHEMENT -ENCLENCHEMENT -
ENCLENCHEMENT -ENCLENCHEMENT -
ENCLENCHEMENT -
MARCHETTES ÀMARCHETTES À
MARCHETTES ÀMARCHETTES À
MARCHETTES À
DÉCLENCHEMENT SIMPLEDÉCLENCHEMENT SIMPLE
DÉCLENCHEMENT SIMPLEDÉCLENCHEMENT SIMPLE
DÉCLENCHEMENT SIMPLE
SEULEMENT (FIGURE 2)SEULEMENT (FIGURE 2)
SEULEMENT (FIGURE 2)SEULEMENT (FIGURE 2)
SEULEMENT (FIGURE 2)
NOTE: Se référer aux AVERTISSEMENTS DU
RÉSUMÉ DES CONSIGNES DE SÉCURITÉ de ce
feuillet d'instructions.
1. Localiser l'orifice supérieur situé sur le
lien de support latéral du plateau et
identifié par un "2".
2. À l' INTÉRIEUR de la barre latérale du
plateau, fixer le support à enclenchement,
à l'endroit indiqué à l'ÉTAPE 1. Se référer
à la FIGURE 2.
3. Répéter pour l'autre lien de support
latéral du plateau.
4. Poursuivre avec
INSTALLER LES JOINTS
TORIQUES SUR LES LIENS DU PLATEAU
de ce feuillet d'instructions.
Lien long du plateau
Lien court
du plateau
Joints
toriques
Plateau de la
marchette
FIGURE 3 - INSTALLER LES JOINTS
TORIQUES SUR LES LIENS DU
PLATEAU
INSTALLER LES JOINTINSTALLER LES JOINT
INSTALLER LES JOINTINSTALLER LES JOINT
INSTALLER LES JOINT
TORIQUES SUR LES LIENS DUTORIQUES SUR LES LIENS DU
TORIQUES SUR LES LIENS DUTORIQUES SUR LES LIENS DU
TORIQUES SUR LES LIENS DU
PLATEAU (FIGURE 3)PLATEAU (FIGURE 3)
PLATEAU (FIGURE 3)PLATEAU (FIGURE 3)
PLATEAU (FIGURE 3)
NOTE: Se référer aux AVERTISSEMENTS DU
RÉSUMÉ DES CONSIGNES DE SÉCURITÉ de ce
feuillet d'instructions.
1. Installer les quatre (4) joints toriques sur
les extrémités des liens du plateau tel
qu'illustré à la FIGURE 3.
FIXER LE PLATEAU POUR LAFIXER LE PLATEAU POUR LA
FIXER LE PLATEAU POUR LAFIXER LE PLATEAU POUR LA
FIXER LE PLATEAU POUR LA
MARCHETTE SUR LES LIENSMARCHETTE SUR LES LIENS
MARCHETTE SUR LES LIENSMARCHETTE SUR LES LIENS
MARCHETTE SUR LES LIENS
DE SUPPORT LATÉRAL DE LADE SUPPORT LATÉRAL DE LA
DE SUPPORT LATÉRAL DE LADE SUPPORT LATÉRAL DE LA
DE SUPPORT LATÉRAL DE LA
MARCHETTE (FIGURE 4)MARCHETTE (FIGURE 4)
MARCHETTE (FIGURE 4)MARCHETTE (FIGURE 4)
MARCHETTE (FIGURE 4)
NOTE: Se référer aux AVERTISSEMENTS DU
RÉSUMÉ DES CONSIGNES DE SÉCURITÉ de ce
feuillet d'instructions.
1. Placer le plateau pour marchette sur la
marchette en plaçant les liens du plateau
vers l'avant de la marchette tel qu'illustré à
la FIGURE 4.
2. Insérer et bloquer les liens du plateau dans
les orifices suivants des liens de support
latéral du plateau tel qu'illustré à la FIGURE 4.
NOTE: Il y a deux (2) longueurs de liens de plateau.
Se référer au tableau suivant et au schéma "A" de la
FIGURE 4 pour déterminer la longueur du lien.
POSITION DU LIEN COURT DE PLATEAU
MARCHETTES À MARCHETTES À
DÉCLENCHEMENT DÉCLENCHEMENT
DOUBLE SIMPLE
DEUXIÈME ORIFICE À ORIFICE SUPÉRIEUR
PARTIR DU HAUT (IDENTIFIÉ PAR UN "1")
(IDENTIFIÉ PAR UN "2")
POSITION DU LIEN LONG DU PLATEAU
MARCHETTES À MARCHETTES À
DÉCLENCHEMENT DÉCLENCHEMENT
DOUBLE SIMPLE
CINQUIÈME ORIFICE À QUATRIÈME ORIFICE À
PARTIR DU HAUT PARTIR DU HAUT
(IDENTIFIÉ PAR UN " ")(IDENTIFIÉ PAR UN "3")
3. Répéter l'ÉTAPE 2 pour les autres liens de
plateau.
Orifice supérieur
identifié par un "2"
2
