Invacare 6007 - Page 7

7
Part No. 1089635 WALKER TRAY
RÉGLERRÉGLER
RÉGLERRÉGLER
RÉGLER
LE PLATEAU POUR LE PLATEAU POUR
LE PLATEAU POUR LE PLATEAU POUR
LE PLATEAU POUR
MARCHETTE (FIGURE 5MARCHETTE (FIGURE 5
MARCHETTE (FIGURE 5MARCHETTE (FIGURE 5
MARCHETTE (FIGURE 5
))
))
)
NOTE: Se référer aux AVERTISSEMENTS DU
RÉSUMÉ DES CONSIGNES DE SÉCURITÉ de ce
feuillet d'instructions.
ENTREPOSER LE PLATEAU
POUR MARCHETTE
1. Tirer l'arrière du plateau vers le HAUT et
pousser ensuite le plateau à entreposer
vers l'avant et vers le bas.
NOTE: Le plateau pour marchette reposera à plat le
long de la barre transversale de la marchette.
SE PRÉPARER À UTILISER LE
PLATEAU POUR LA
MARCHETTE
1. Tirer l'arrière du plateau vers le HAUT et
tirer vers l'INTÉRIEUR sur l'arrière du
plateau jusqu'à ce qu'il soit de niveau.
ENLEVER LE PLATEAU POUR
MARCHETTE DE LA
MARCHETTE
1. Saisir le BAS des liens de support latéral
du plateau et sortir vers le haut.
NETTOYER LE PLATEAUNETTOYER LE PLATEAU
NETTOYER LE PLATEAUNETTOYER LE PLATEAU
NETTOYER LE PLATEAU
POUR MARCHETTEPOUR MARCHETTE
POUR MARCHETTEPOUR MARCHETTE
POUR MARCHETTE
NOTE:Se référer aux AVERTISSEMENTS DU
RÉSUMÉ DES CONSIGNES DE SÉCURITÉ de ce
feuillet d'instructions.
NOTE: NE PAS utiliser de savon/nettoyant ou de linge
abrasifs pour nettoyer le plateau pour marchette.
1. Utiliser seulement un savon/nettoyant
non-abrasif et de l'eau tiède.
2. Rincer à l'eau chaude et sécher.
ÉTAPE 2 - MARCHETTES À
DÉCLENCHEMENT DOUBLE
Le lien court du
plateau se fixe
dans l'orifice
identifié par
un "2"
Le lien long du
plateau se fixe
dans l'orifice
identifié par
un "2"
Dessus du lien de support latéral
Lien de support
latéral du plateau
ÉTAPE 2 - MARCHETTES À
DÉCLENCHEMENT SIMPLE

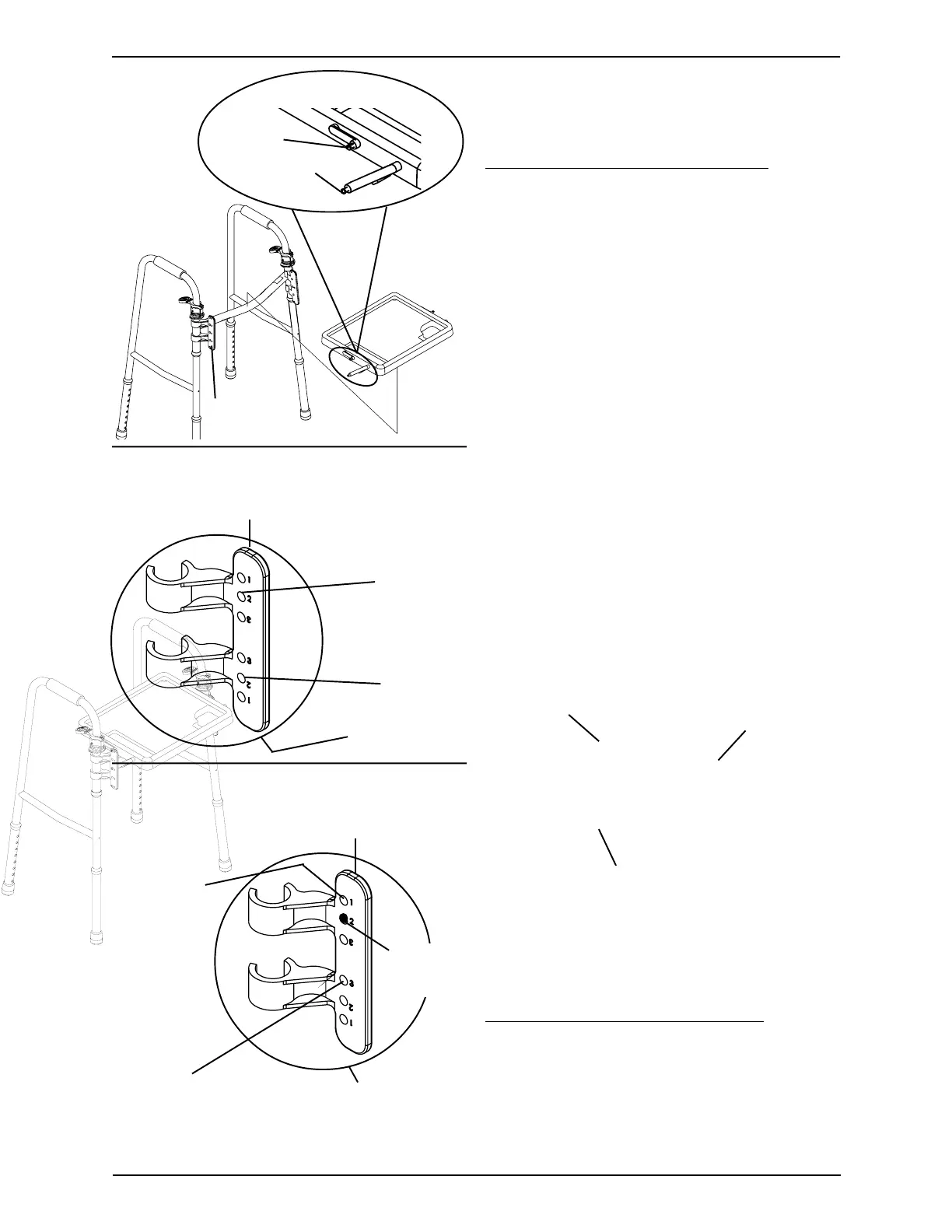

FIGURE 4 - INSÉRER LES LIENS DU
PLATEAU DANS LES LIENS DE
SUPPORT LATÉRAL DU PLATEAU
Le lien long
du plateau se
fixe dans
l'orifice
identifié par
un "3"
Dessus du lien de support latéral
Lien de support latéral du plateau
Le lien court du
plateau se fixe
dans l'orifice
identifié par
un "1"
Support à
enclenchement
NOTE: La
marchette à
déclenchement
simple n'est
pas illustrée
pour plus de
clarté
Lien de
Support Latéral
du Plateau
ÉTAPE 1
Lien Court
du Plateau
Lien Long du Plateau
SCHÉMA "A"
FIGURE 5 - RÉGLER LE PLATEAU
POUR MARCHETTE
AVANT du
plateau pour
marchette
ARRIÈRE du
plateau pour
marchette
Lien de support latéral du plateau
