9
Rückseite
Back
Rückseite
Back
Vorderseite
Front
Vorderseite
Front
Oben
Up
Unten
Down
[S2] Achse 200mm
[S2] Shaft 200mm
[S2] Achse 200mm
[S2] Shaft 200mm
[S1] Achse 300mm
[S1] Shaft 300mm
[S1] Achse 300mm
[S1] Shaft 300mm
[S2] Achse 200mm
[S2] Shaft 200mm
Hinweis: Beim Drehen der Arretierung darauf achten, dass der Arm in der gewünschten Position bleibt.
Note: When turning the arm wrench, make sure not to change the right position of the arm.
Position für Verbindungsstück [S3]
Correct position of connecting piece [S3]
Beachten Sie die richtigen Positionen und Richtungen der Arme (siehe Abb. oben)
Please note the correct positions and directions of arms (see above)

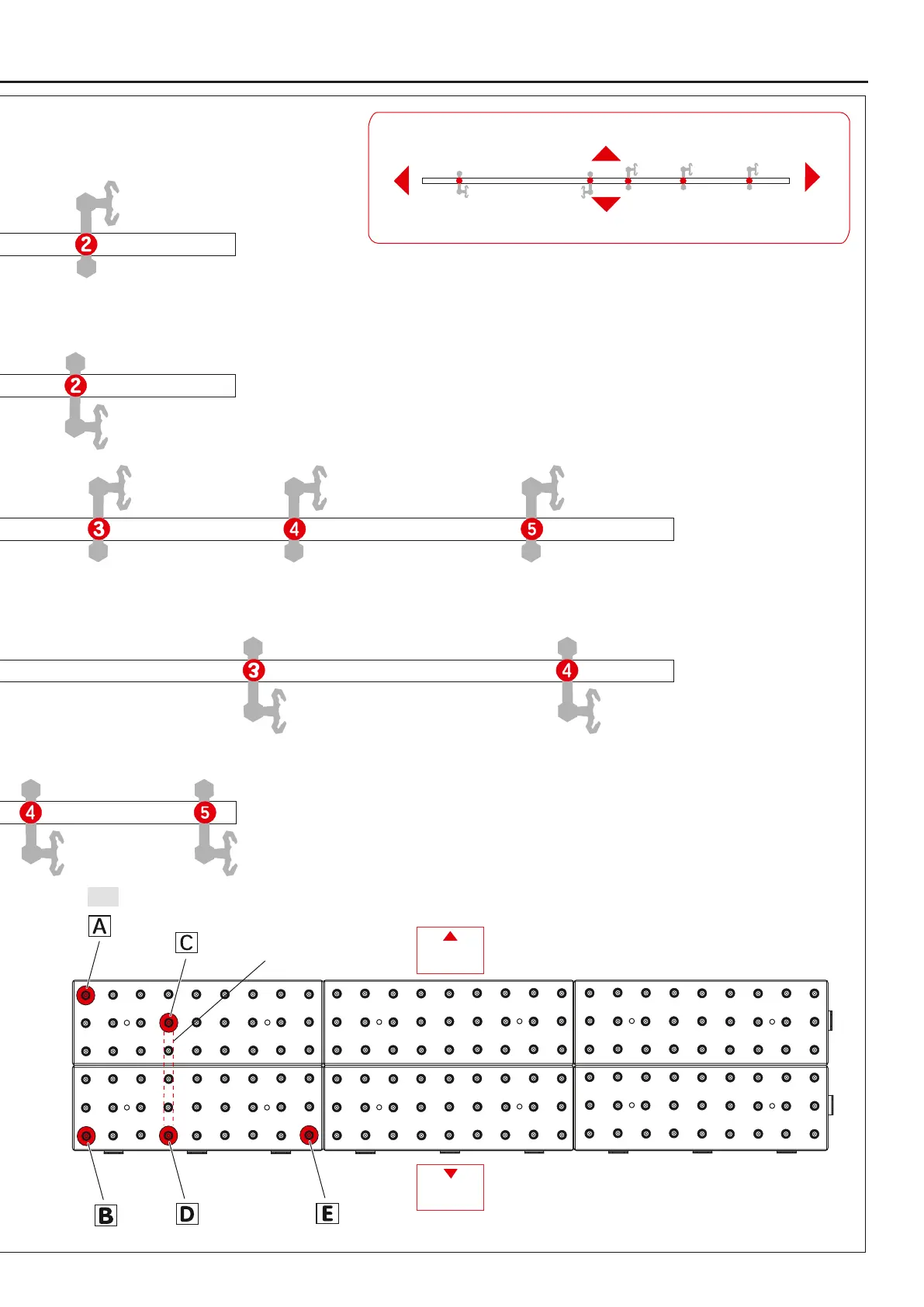

Assembly of shafts, arms and base plate
08
