InVento Star Coaster - Assembly of Base Plate and Arm Set B; Assembly of Base Plate

6
1
2
Aufbau der Bodenplatte
1. Stecken Sie die 13 Bodenplatten
zusammen. Auf richtigen Sitz der
Clips und Schlitze achten
(Abb. 01-1)
2. Platzieren Sie die Halter für die
Bodenplatten (B2 + B3) an den
korrekten Positionen (Abb. 01-2)
3. Stecken Sie die Bodenplatten
[B4] für die zweite Ebene
zusammen (Abb. 01-3)
Assembly of base plate
1. Assemble the base plate (13
pieces). Pay attention to a
proper seating of the clips and
slots (g. 01-1)
2. Fasten the base holders (B2 +
B3) in the correct positions
(g. 01-2)
3. Assemble the base plate [B4] of
the second oor (g. 01-3)
Aufbau von Arm-Set B
Für Star Coaster Level 9 werden
56 Arm-Sets benötigt, die
ausschließlich Armhalter B [A4]
verwenden (Abb. 02). Auf den
Seiten E1-E6 werden diese Bauteile
als „Arm-Set B“ bezeichnet
Assembly of arm set B
For this ball roller coaster 56
special arm sets are required which
consist exclusively of [A4] arm
holders B (g. 02). On pages E1-E6
these components are termed „Arm
Set B“

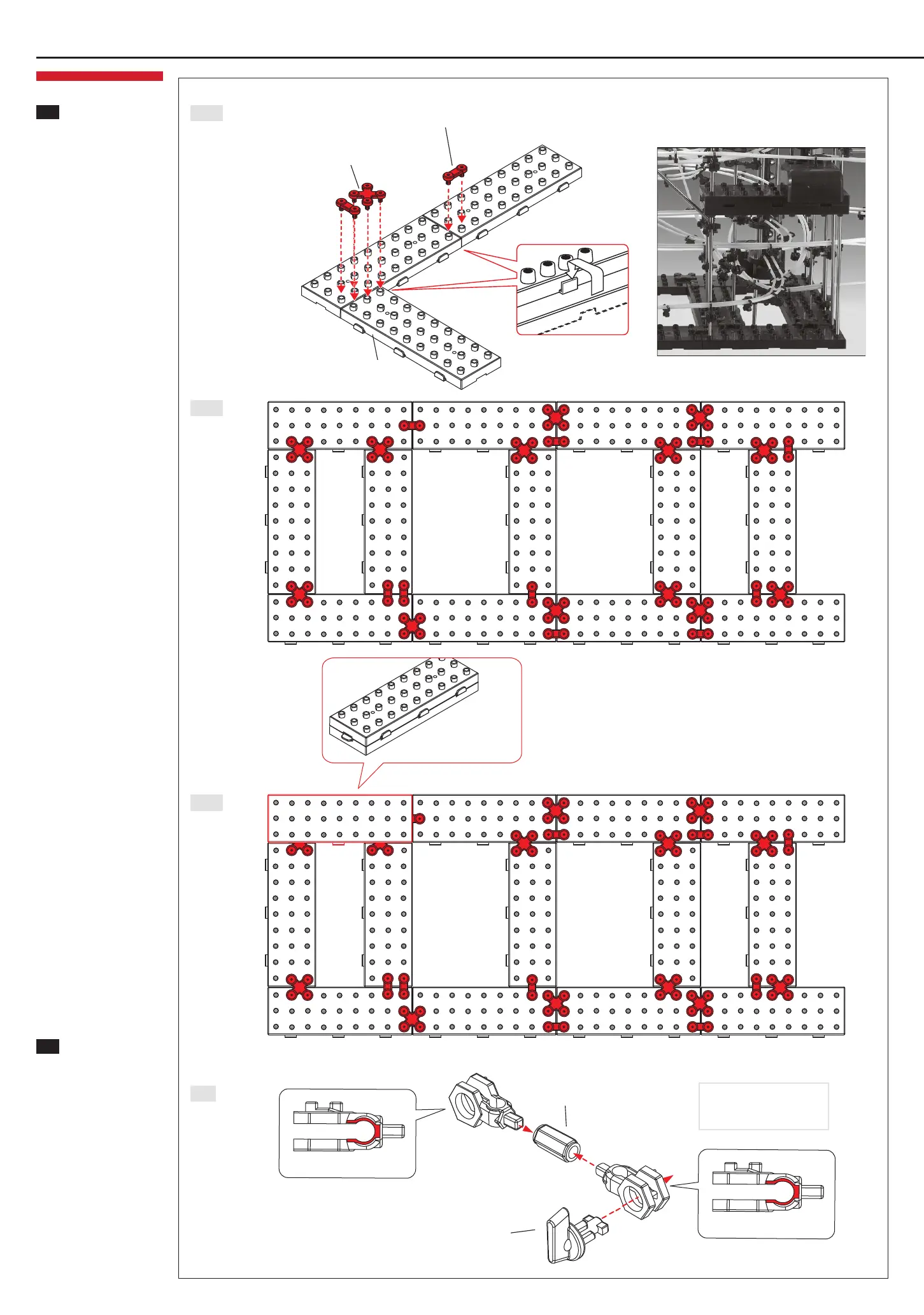

Aufbau von Bodenplatte & Arm-Set B - Assembly of base plate & arm set B
01-1
01-2
01-3
02
[B3] Halter für Bodenplatte (klein)
[B3] Base holder (small)
[B2] Halter für Bodenplatte (groß)
[B2] Base holder (big)
[B1] Bodenplatte
[B1] Base plate
[B4] Doppelte Bodenplatte
[B4] Double base plate
Ansicht von oben
Top-down view
Ansicht von oben
Top-down view
[A3] Aufsteckhülse
[A3] Arm tube
[A5] Arretierung
[A5] Arm wrench
[A4] Armhalter B
[A4] Arm holder B
[A4] Armhalter B
[A4] Arm holder B
Erste Ebene
First oor
Zweite Ebene
Second oor
Für diese Arm-Sets werden
ausschließlich Armhalter B [A4] benötigt
These arm sets consist exclusively of
[A4] arm holders B
