Fig. 6.2
N/A
6. Închideți partea de presiune joasă de pe
supapa colectoare apoi opriți pompa de vid.
7. Așteptați 5 minute, apoi vericați dacă există
schimbări în presiunea sistemului.
8. Dacă există schimbări în presiunea
sistemului, consultați secțiunea Vericarea
Scurgerilor de Gaze pentru informații cu
privire la modul de vericare a scurgerilor.
Dacă nu există schimbări în presiunea
sistemului, deșurubați capacul supapei
incluse (supapei de presiune crescută).
9. Introduceți o cheie hexagonala în supapa
inclusă(supapa de presiune crescută) și
deschideți supapa prin rotirea cheii cu 1/4
rotire în sensul invers acelor de ceasornic.
Ascultați ieșirea gazului din sistem, apoi
închideți supapa după 5 secunde.
10. Monitorizați indicatorul de presiune timp
de un minut pentru a vă asigura că nu există
schimbări ale presiunii. Indicatorul de presiune
trebuie să arate opresiune ușor mai mare
decât presiunea atmosferică.
11. Îndepărtați furtunul de încărcare de la portul
de service.
Notă cu privire la adăugarea de agent frigoric
Unele sisteme necesită încărcare suplimentară în funcție de lungimea conductelor. Lungimea standard
a conductelor variază conform cu reglementările locale. De exemplu, în America de Nord, lungimea
standard a conductei este de 7,5 m (25 in). În alte zone, mărimea standard a conductei este de 5 m (16 in).
Freonul va  incarcat prin supapa de presiune scazuta, localizata in portul de serviciu al unitatii exteriorare.
Agentul frigoric suplimentar ce trebuie încărcat poate  calculat utilizând următoarea formulă:
12. Utilizați o cheie hexagonala, deschideți atât
supapa de presiune crescută cât și supapa de
presiune scăzută.
13. Strângeți capacele supapelor pe toate cele 3
supape (portul de service, supapa de presiune
scăzută, supapa de presiune crescută) cu
mâna. Apoi puteți să le strângeți utilizând o
cheie dinamometrică dacă este nevoie.

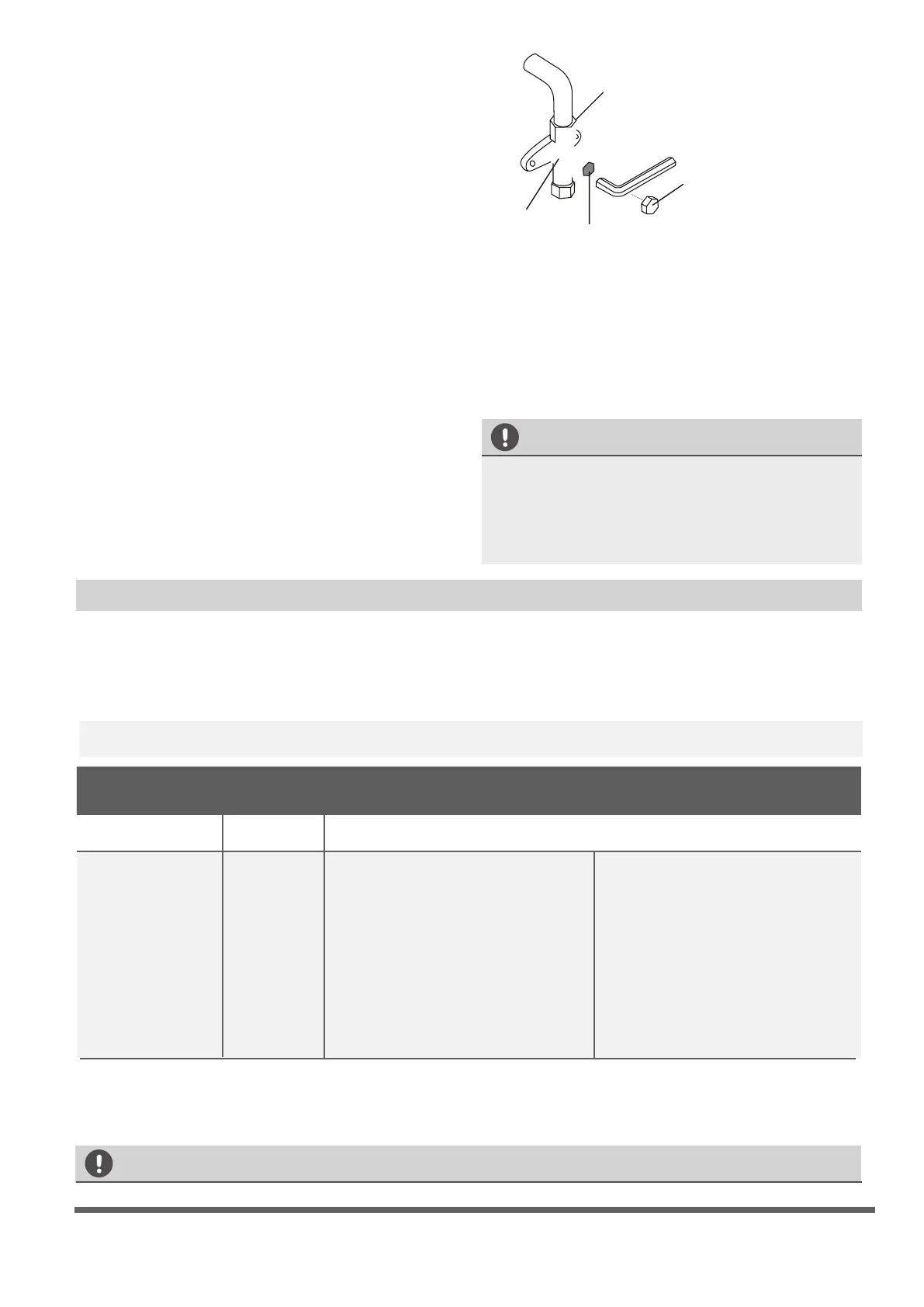

DESCHIDEȚI ÎNCET TIJELE SUPAPEI
LUNGIME CONDUCTĂ AGENT FRIGORIFIC SUPLIMENTAR
Atunci când deschideți tijele supapei, rotiți
cheia hexagonala până ce atinge opritorul.
Nu încercați să forțat supapa să se deschidă
mai mult de atât.
Piuliță expandare
Corp supapă
Tijă supapă
Capac
Lungime
conductă de
corecție (m)
Metoda de
purjare aer
Agent frigoric suplimentar
≤ Lungime standard
conductă
> Lungime
standard
conductă
Pompă
de vid
Partea lichidă: Ø 6.35 (ø 0.25”)
R32:
(Lungime conductă – lungime standard) x 12g/m
(Lungime conductă – lungime standard) x 0.13oZ/ft
R290:
(Lungime conductă – lungime standard) x 10g/m
(Lungime conductă – lungime standard) x 0.10oZ/ft
R410A:
(Lungime conductă – lungime standard) x 15g/m
(Lungime conductă – lungime standard) x 0.16oZ/ft
Partea lichidă: Ø 9.52 (ø 0.375”)
R32:
(Lungime conductă – lungime standard) x 24g/m
(Lungime conductă – lungime standard) x 0.26oZ/ft
R290:
(Lungime conductă – lungime standard) x 18g/m
(Lungime conductă – lungime standard) x 0.19oZ/ft
R410A:
(Lungime conductă – lungime standard) x 30g/m
(Lungime conductă – lungime standard) x 0.32oZ/ft
Pompă
de vid
Cantitatea de freon R290 care trebuie incarcata nu va depasi urmatoarele valori :
387g(<9000 Btu/h), 447g (9-12000Btu/h), 547g (>12-18000Btu/h), 632g(>18-24000Btu/h).
ATENȚIE
NU amestecați tipul de agent frigoric.
Fig. 7.2
