Σελίδα 13

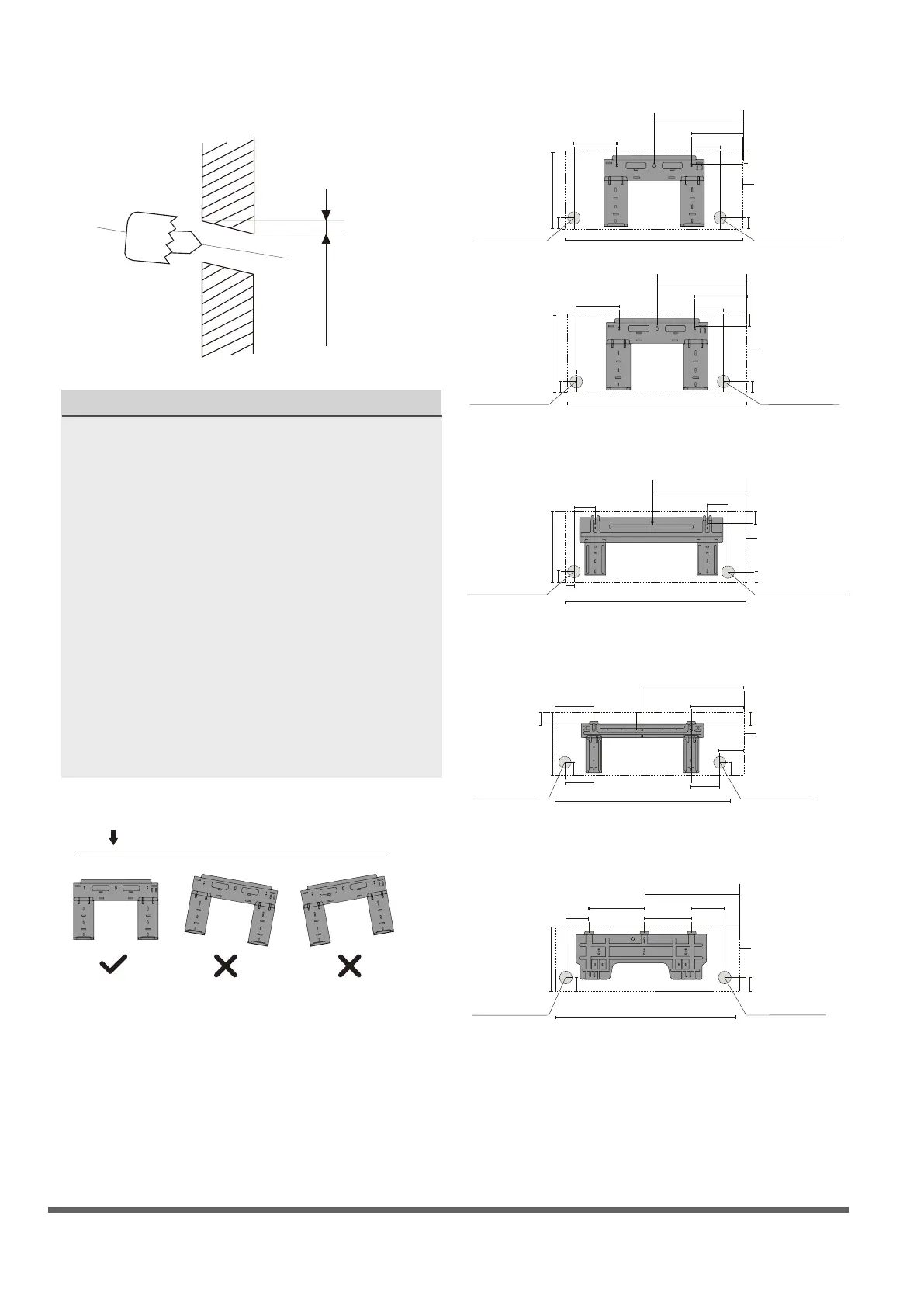

ΔΙΑΣΤΑΣΕΙΣ ΒΑΣΗΣ ΣΤΗΡΙΞΗΣ
Διαφορετικά μοντέλα έχουν διαφορετικές βά-
σεις στήριξης. Με σκοπό να επιβεβαιώσε-
τε ότι έχετε αρκετό χώρο στο δωμάτιο για να
τοποθετήσετε την εσωτερική σας μονάδα, το
διάγραμμα στα δεξιά εμφανίζει διαφορετι
-
κούς τύπους επιτοίχιων μονάδων σύμφωνα
με τις ακόλουθες διαστάσεις:
• Πλάτος βάσης στήριξης
• Ύψος βάσης στήριξης
• Πλάτος εσωτερικής μονάδας αναφορικά με
την βάσης στήριξης
• Ύψος εσωτερικής μονάδας αναφορικά με
την βάσης στήριξης
• Προτεινόμενη θέση της τρύπας τοίχου (για
τη δεξιά και αριστερή βάση στηριξης)
• Σχετικές αποστάσεις μεταξύ βιδών
ΣΗΜΕΙΩΣΗ: Όταν ο αγωγός αερίου έχει διάμετρο
Φ16mm(5/8in) ή μεγαλύτερη, η οπή στον τοίχο θα
πρέπει να είναι 90mm(3.54in).
Εσωτερικό Εξωτερικό
Τοίχος
Σωστός προσανατολισμός Επιτοίχιας Μονάδας
Εικ. 4.2
mm7-5
(0.2-0.27in)
101mm (4in)
179mm (7.05in)
136mm (5.35in)
37mm (1.45in)
290mm (11.4in)
49mm (1.95in)
Right rear wall
hole 65mm (2.5in)
Indoor unit outline
722mm (28.45in)
49mm (1.95in)
192mm (7.55in)
232mm (9.15in)
426mm (16.8in)
128mm (5.05in)
43mm (1.7in)
297mm (11.7in)
Left rear wall
hole 65mm (2.5in)
Left rear wall
hole 65mm (2.5in)
Left rear wall
hole 65mm (2.5in)
Right rear wall
hole 65mm (2.5in)
Indoor unit outline
802mm (31.6in)
43mm (1.7in)
43mm (1.7in)
144mm (5.65in)
58mm (2.3in)
319mm (12.55in)
57mm (2.25in)
40mm (1.55in)
Right rear wall
hole 65mm (2.5in)
Model C
965mm (38in)
138mm (5.45in)
34mm (1.35in)
Indoor unit outline
219mm (8.6in)
553mm (21.77in)
300mm (11.8in)
335mm (13.2in)
Left rear wall
hole 65mm (2.5in)
Right rear wall
hole 65mm (2.5in)
Model D
1080mm (42.5in)
53.5mm
(2.1in)
47mm (1.85in)
76mm(3in)
53.5mm (2.1in)
47mm (1.85in)
148.7mm
(5.85in)
151mm (5.95in)
174.3mm (6.85in)
Indoor unit outline
172mm (6.8in)
362mm (14.25in)
Left rear wall
hole 90mm (3.54in)
Right rear wall
hole 90mm (3.54in)
Model E
1259mm (49.55in)
Indoor unit outline
52mm (2.05in)
389mm (15.3in)
332mm (13.05in)
257mm (10.1in)
643.6mm (25.3in)
52mm (2.05in)
517.4mm (20.37in)
348.4mm (13.7in)
