Σελίδα 25
6
Fig. 5.1
< 15,000 25 (82ft) 10 (33ft)
15,000 < 24,000 30 (98.5ft) 20 (66ft)
24,000 < 36,000 50 (164ft) 25 (82ft)
36,000 60,000 65 (213ft) 30 (98.5ft)

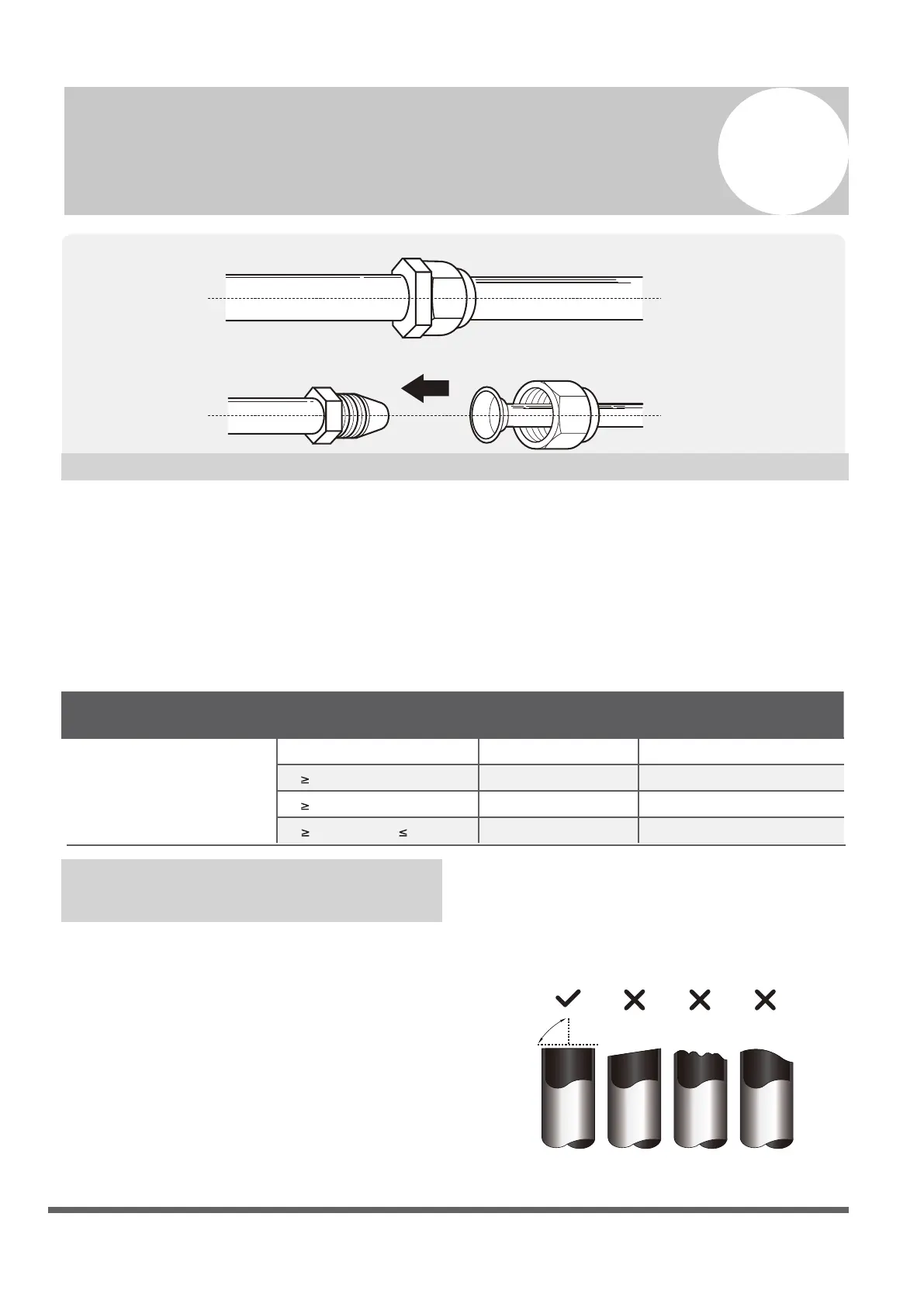

Σύνδεση αγωγού ψυκτικού μέσου
R410A Inverter Split Air
Conditioner
Πλάγια
Ανώμαλα
Παραμορφωμένα
Οδηγίες Σύνδεσης
- Αγωγός Ψυκτικού Μέσου
Βήμα 1: Κόψτε τους αγωγούς
Όταν ετοιμάζετε τους αγωγούς ψυκτικού μέσου,
δώστε παραπάνω προσοχή να τους κόψετε και να
τους εκχειλώσετε σωστά. Αυτό θα σας εξασφαλί
-
σει αποδοτική λειτουργία και μειώνει την ανάγκη
για μελλοντική συντήρηση. Για τα μοντέλα με
R32/R290, τα σημεία σύνδεσης των αγωγών
θα πρέπει να βρίσκονται εξωτερικά του δω
-
ματίου.
1. Μετρήστε την απόσταση μεταξύ της
εσωτερικής και εξωτερικής μονάδας.
Μοντέλο Απόδοση (BTU/h) Lungime max. (m) Înălțime maximă de
cădere (m)
și
și
și
2. Χρησιμοποιώντας κοπτικό, κόψτε τον αγωγό
λίγο παραπάνω από τη μετρημένη απόσταση.
3. Βεβαιωθείτε ότι ο αγωγός είναι κομμένος σε
τέλεια 90ο γωνία.
Ανατρέξτε στο Σχ. 6.1 για κακή κοπή των αγωγών.
Σημείωση στο Μήκος του Αγωγού
Το μήκος του αγωγού ψυκτικού μέσου θα επηρεάσει την λειτουργία και την ενεργειακή απόδοση της μο-
νάδας. Η εικονική απόδοση είναι ελεγμένη στις μονάδες με μήκος αγωγού 5 μέτρων (16.5ft). Το ελάχι-
στο μήκος του αγωγού θα πρέπει να είναι 3 μέτρα ώστε να εξασφαλίζεται η αποτροπή κραδασμών και
ο έντονος θόρυβος. Σε ειδικές περιπτώσεις, το μέγιστο μήκος του αγωγού του ψυκτικού υγρού δεν θα
πρέπει να ξεπερνά τα 10 μέτρα (32.8ft) και η προσθήκη ψυκτικού ΔΕΝ επιτρέπεται (αναφορά στα μοντέ
-
λα με R290 ψυκτικό μέσο).
Ανατρέξτε στο παρακάτω πίνακα για λεπτομέρειες στο μέγιστο μήκος και δώστε ύψος στον αγωγό
Μέγιστο Μήκος και Ύψος Αγωγού Ψυκτικού Μέσου για κάθε Μοντέλο Μονάδας
Σχ. 6.1
