13
GR

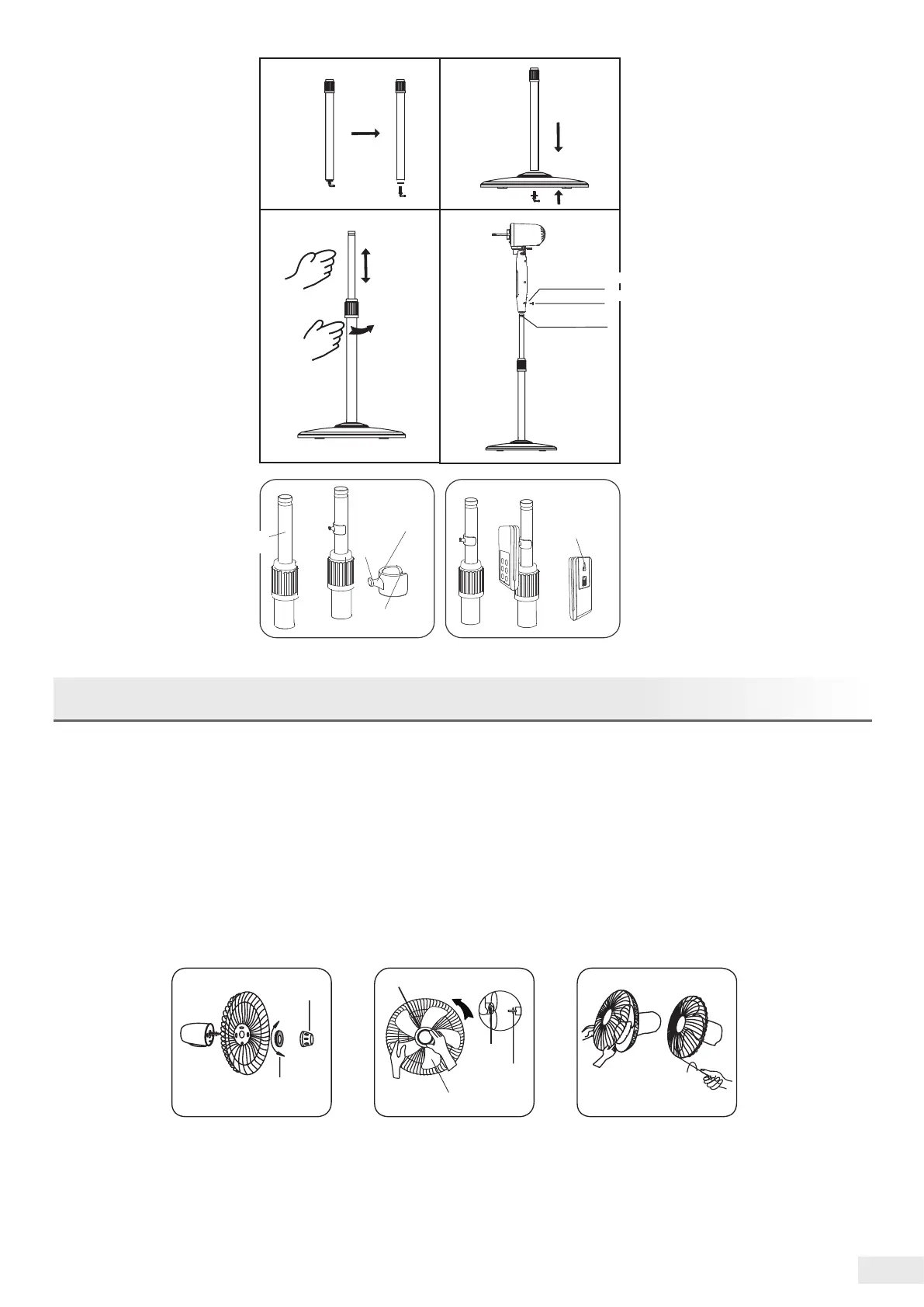

ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΛΥΜΜΑΤΟΣ ΚΑΙ ΦΤΕΡΩΤΗΣ
1. Ξεβιδώστε τον περιστροφέα περιστρέφοντας δεξιόστροφα (ή αφαιρέστε τον από την
συσκευασία) και το πλαστικό παξιμάδι περιστρέφοντας αριστερόστροφα για να τα
αφαιρέσετε πλήρως. Τοποθετήστε το πίσω κάλυμμα της φτερωτής στο περίβλημα του
κινητήρα, και συσφίξτε καλά το πλαστικό παξιμάδι (Σχ.7).
2. Τοποθετήστε την φτερωτή στον άξονα του κινητήρα και βεβαιωθείτε ότι ο πείρος
συγκράτησης του άξονα έχει εισέλθει στην υποδοχή της φτερωτής. Συσφίξτε καλά την
φτερωτή περιστρέφοντας αριστερόστροφα τον περιστροφέα (Σχ.8).
3. Στερεώστε καλά το μπροστινό και πίσω κάλυμμα της φτερωτής με τον σύνδεσμο της και
συσφίξτε καλά την βίδα του συνδέσμου (Σχ.9).
Mounting Hole
Ξεσφίξτε
Βίδα σύσφιξης
Αυλάκωση
Υποδοχή
αγκίστρου
Οριζόντιο
τμήμα
Εσωτερικός
στύλο
Άγκιστρο
Άνοιγμα
Περιστροφέας
Περιστροφέας
Σφίξτε
Υποδοχή
Πείρος
συγκράτησης
Σφίξτε
Ξεσφίξτε
Πλαστικό
παξιμάδι
Φτερωτή
Σχ. 1
Σχ. 3
Σχ. 5
Σχ. 2
Σχ. 4
Σχ. 6
Σχ. 7 Σχ. 8 Σχ. 9
