INVENTOR FN40B-INV User Manual

40
ES
INSTRUCCIONES DE INSTALACIÓN

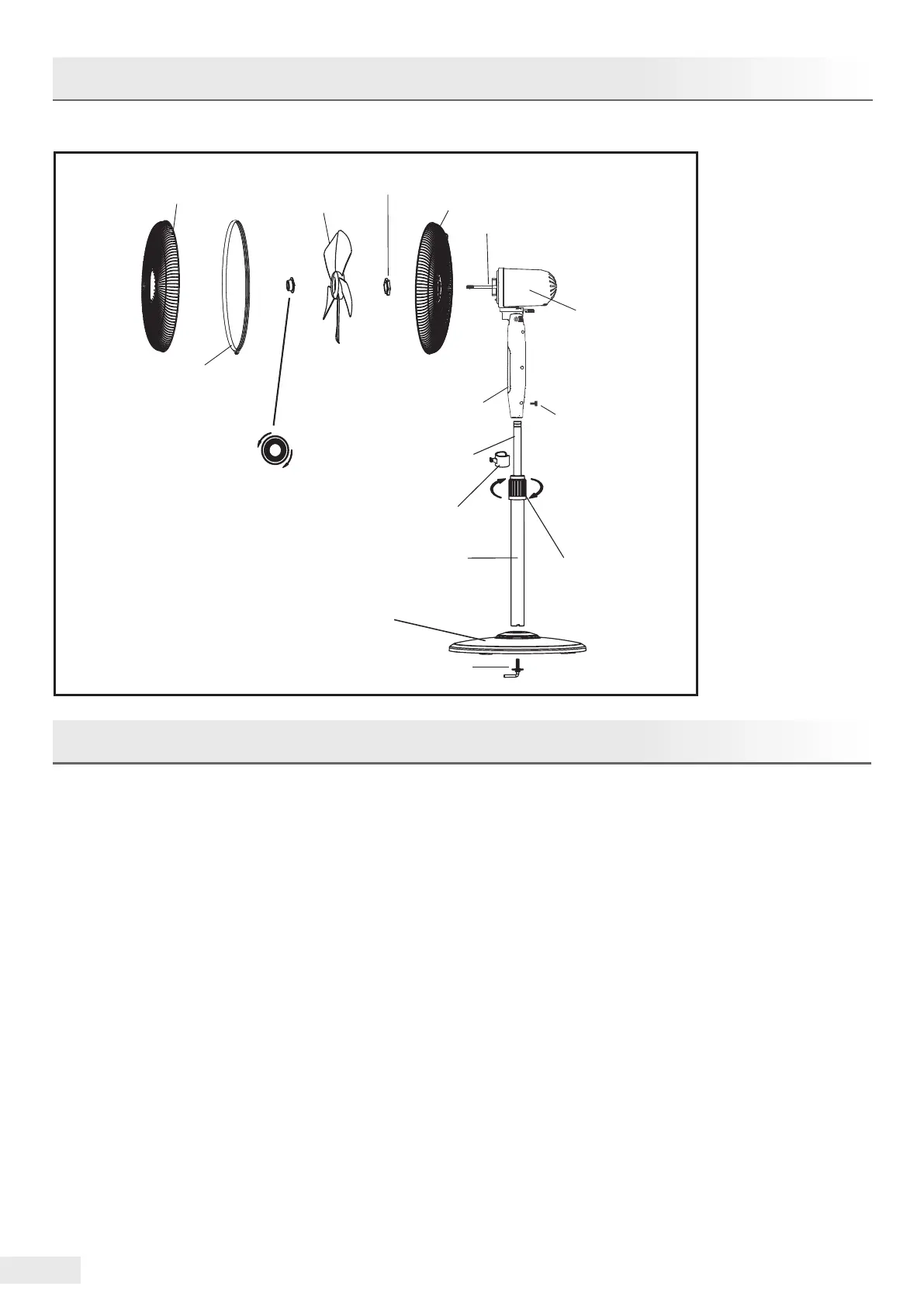

■ Nombre de las partes
MONTAJE DE BASE Y TUBO EXTERIOR
1. Desenrosque el tornillo de bloqueo del tubo exterior (Fig. 1).
2. Introduzca el tubo exterior en la base del aparato. Coloque y enrosque el tornillo de bloqueo
(Fig. 2).
3. Desde el tubo principal aoje el anillo de ajuste de altura y ajuste el tubo interno a la altura
deseada (Nota: Si no encuentra el tubo interno, deslícelo por el interior del tubo principal. Se
puede extraer desde el tubo principal).
4. Aoje el tornillo ubicado en la parte inferior del tubo principal. Coloque el motor en el tubo
principal y apriete el tornillo de sujeción alineando con la ranura del tubo interno (Fig.4).
(Nota: el ajuste de altura se tiene que realizar antes de instalar el motor del ventilador al tubo
principal).
5. Uso del gancho de mando a distancia: je el gancho del mando al tubo interno con el lado recto
del gancho mirando hacia arriba. El accesorio se puede mover en el tubo una vez montado (Fig.
5). Si el mando a distancia no se va a utilizar, puede hacer uso del oricio de enganche para
colocarlo en el gancho (Fig.6).
Rejilla
protectora
frontal
Aspas
Tuerca de plástico de
rejilla trasera
Rejilla protectora trasera
Eje del motor
Motor
Tornillo de
orejetas
Anillo de ajuste
de altura
Aojar
Aojar
Tuerca de las
Aspas
Anillo de la
cubierta
Apretar
Interruptores
Tubo
interno
Gancho de mando
a distancia
Tubo
principal
Base del
aparato
Tornillo – llave de bloqueo
