INVENTOR FN40B-INV User Manual

41
ES

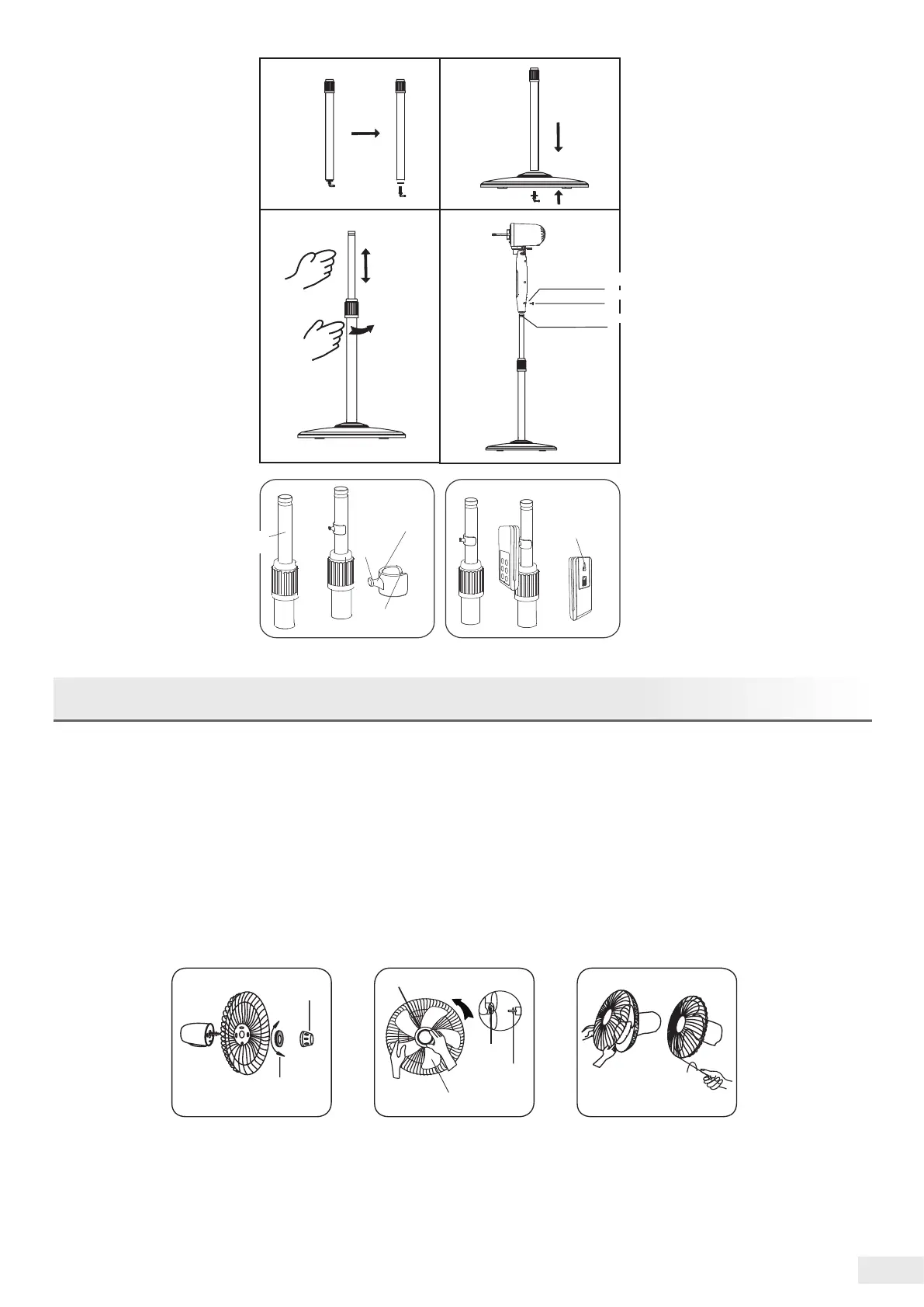

MONTAJE DE REJILLA Y ASAS
1. Desenrosque la tuerca de las aspas en sentido horario (o extraiga de la caja) y la tuerca de
plástico en el sentido contrario para retirarlas por completo. Coloque la rejilla trasera en el
motor y apriete la tuerca de plástico (Fig. 7).
2. Instale las aspas en el eje del motor y asegúrese de que el pasador de sujeción del eje esté
correctamente insertado en la ranura de las aspas. Apriete bien las aspas girando la tuerca en
sentido antihorario (Fig. 8).
3. Fije rmemente la rejilla delantera y trasera de las aspas apretando la protección del ventilador
y luego cerrando con la abrazadera (Fig. 9).
Agujero para montar
Aojar
Tornillo de orejetas
Ranura anular
Oricio de
enganche
Lado recto
Tubo
interior
Gancho
Apertura
Tuerca
Tuerca
Apretar
Ranura
Pasador de
sujeción
Apretar
Aojar
Tuerca de
plástico
Aspas
Fig. 1
Fig. 3
Fig. 5
Fig. 2
Fig. 4
Fig. 6
Fig. 7 Fig. 8 Fig. 9
