INVENTOR FN40B-INV User Manual

27
FR

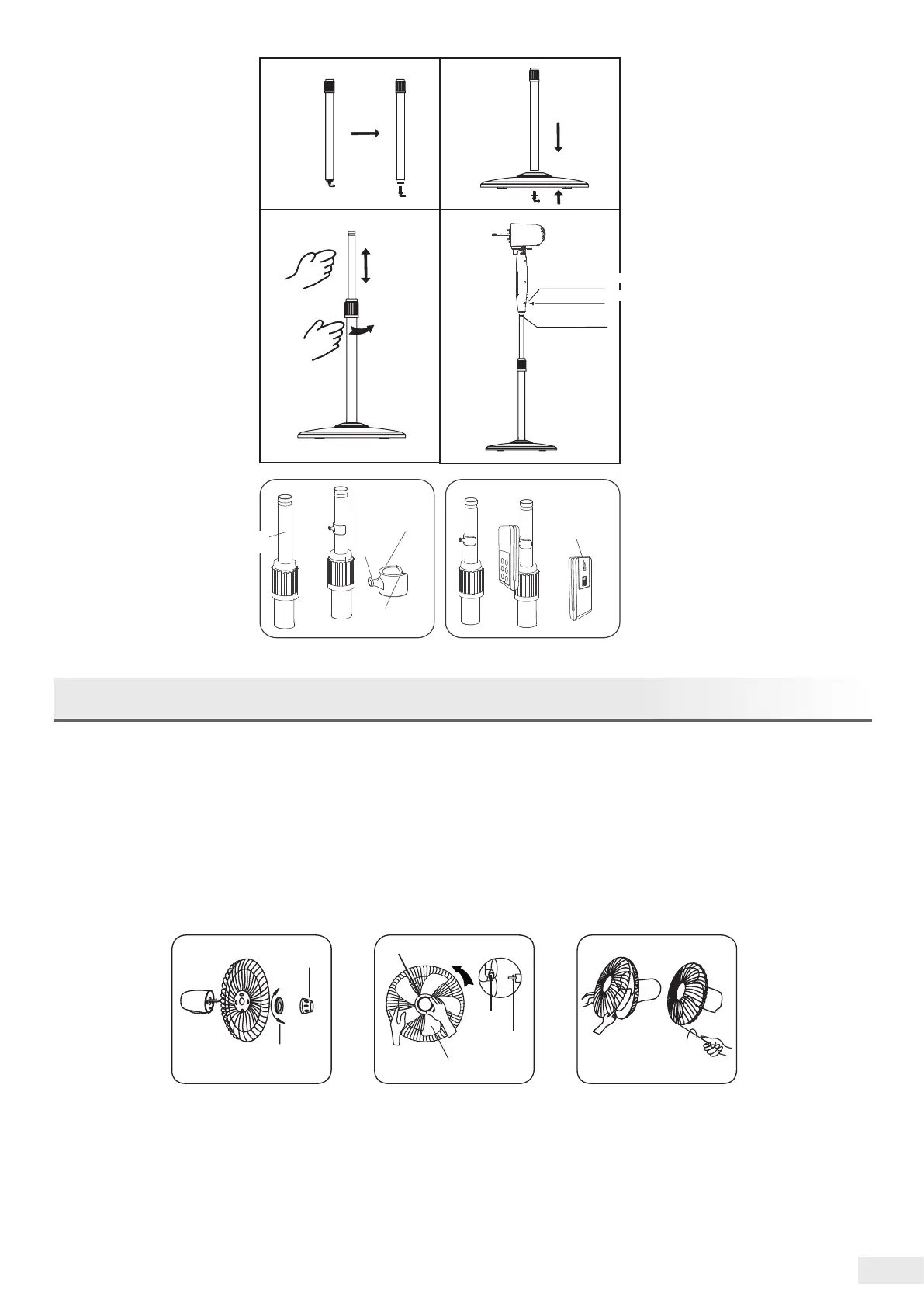

ASSEMBLAGE DES GRILLES ET DE L’HELICE
1. Dévissez le capuchon de l’axe de rotation en tournant dans le sens des aiguilles d’une montre.
Fixez la grille arrière sur le boîtier du moteur, puis resserrez l'écrou en plastique. (Fig.7)
2. Insérez la pale du ventilateur dans l'arbre du moteur, et assurez-vous que la goupille de
retenue de l'arbre du moteur est bien insérée dans la fente de la pale du ventilateur. Tournez la
toupie dans le sens inverse des aiguilles d'une montre pour serrer la pale. (Fig.8)
3. Fixez la grille avant et la grille arrière à l'aide de la pince à grille, puis serrez la vis et l'écrou de
blocage de la grille du ventilateur. (Fig.9)
Trou de montage
Desserrer
Vis de serrage
Rainure
Prise de
crochet
Section
horizontale
Pôle
interne
Crochet
Ouverture
Rotor
Rotor
Resserrer
Socket
Goupille de
retenue
Resserrer
Desserer
Écrou
plastique
Pales du rotor
Fig. 1
Fig. 3
Fig. 5
Fig. 2
Fig. 4
Fig. 6
Fig. 7 Fig. 8 Fig. 9
