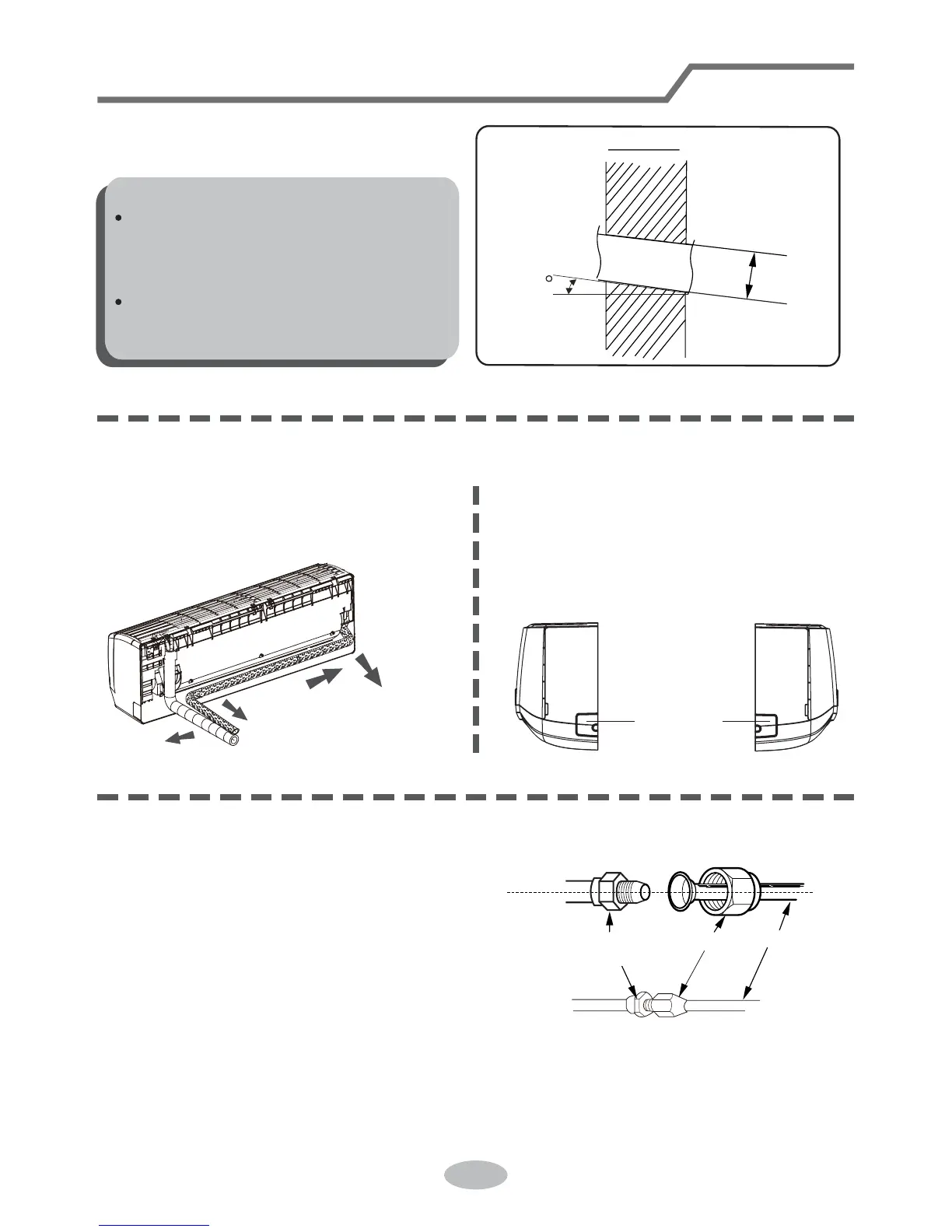

Βήμα Τέταρτο:
Βήμα Πέμπτο: Σύνδεση των ψυκτικών σωληνώσεων της
εσωτερικής μονάδας
Εγκατάσταση εσωτερικής μονάδας
Ρακόρ
Σύνδεσμος
σωληνώσεων
Σωλήνας
Εσωτερική
5-10
Εξωτερική
Φ55
Σημείωση
Όταν ανοίγετε τις τρύπες προσέξτε
ώστε να μην μείνει μέσα στους σκόνη
και λάβετε μέτρα ασφαλείας κατά το
άνοιγμα των οπών.
Τα πλαστικά παρεμβίσματα δεν
παρέχονται και θα πρέπει να
αγοραστούν χωριστά.
1. Οι σωληνώσεις μπορούν να βγούν
προς τα δεξιά ή πίσω δεξιά, αριστερά ή
πίσω αριστερά.
1. Τοποθετείστε τον σωλήνα υγρού και αερίου
στην κατάλληλη θέση σύνδεσης
2. Συσφίξτε το αντίστοιχο ρακόρ ελαφρά με το
χέρι.
3. Προσαρμόστε στο δυναμόκλειδο την ροπή σύσφιξης σύμφωνα με τον παρακάτω
πίνακα. Τοποθετείστε το εξάγωνο κλειδί σύσφιξης στην σταθερή πελυρά της σωλήνας και
το δυναμόκλειδο στο ρακόρ. Συσφίξτε το ρακόρ με το δυναμόκλειδο.
2. Μόλις επιλέξετε την κατεύθυνση των
σωληνώσεων από αριστερά ή δεξιά,
κόψτε τη σχετική τρύπα στο κάτω πλαινό
μέρος του κλιματιστικού.
Κόψτε την
τρύπα
