Εγκατάσταση εσωτερικής μονάδας

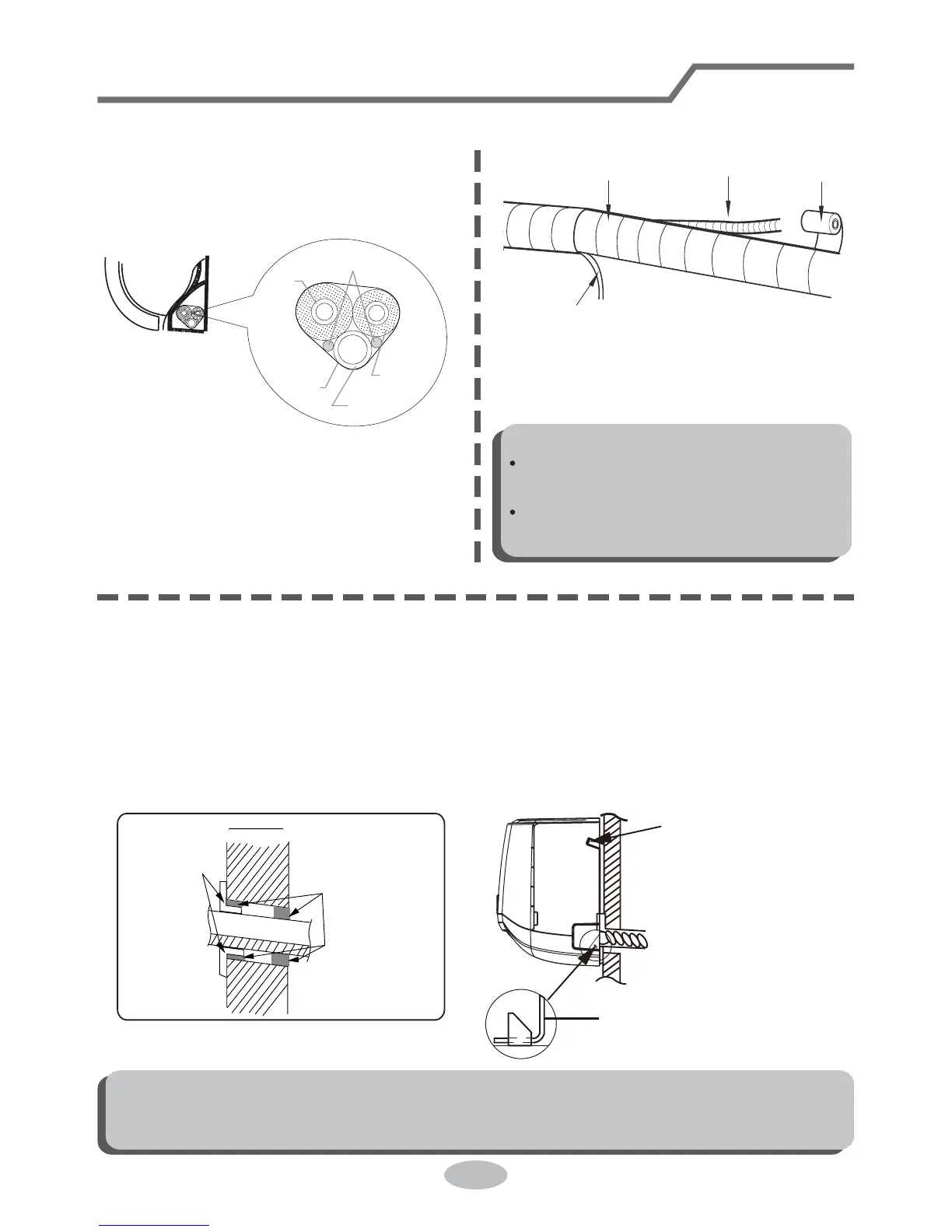

Βήμα Όγδοο: Κάλυψη και μόνωση των σωληνώσεων
Εσωτερική
μονάδα
σωλήνας
αερίου
Καλώδιο σύνδεσης
εσωτ. και εξωτ. μονάδας
σωλήνας υγρού
σωλήνας αποστράγγισης
ταινία
Σημείωση:
αποστράγγισης
ταινία
σύνδεσης
Καλώδιο παροχής ρεύματος
Βήμα Ένατο: Κρέμαστε την εσωτερική μονάδα
Σημείωση:
Μη λυγίζετε πολύ τον σωλήνα αποστράγγισης προκειμένου να αποφευχθεί
πιθανό τσάκισμα.
εσωτερικό
εξωτερικόr
Σωλήνας
τοίχου
Μονωτικό
υλικό
Άνω άγκιστρο
Κάτω άγκιστρο της
μεταλλικής βάσης
1. Καλύψτε τον σωλήνα σύνδεσης, το
καλώδιο παροχής ρεύματος και τον
σωλήνα αποχεύτεσης με ταινία.
2. Φροντίστε κατα την κάλυψη του
σωλήνα αποχέτευσης και του καλωδίου
σύνδεσης να αφήσετε επαρκές μήκος
εκτός της κάλυψης για την μετέπειτα
εγκατάσταση.
1. Τοποθετείστε τις σωληνώσεις μέσα σε μια πλαστική προστατευτική σωλήνα και
περάστε τη μέσα από την οπή του τοίχου.
2. Κρεμάστε την εσωτερική μονάδα επάνω στην μεταλλική βάση στήριξης.
3. Γεμίστε το κενό μεταξύ των σωλήνων και της τρύπας του τοίχου με μονωτικό
υλικό.
4. Στερεώστε τον πλαστικό σωλήνα κάλυψης της οπής.
5. Ελέγξτε εάν η εσωτερική μονάδα έχει εγκατασταθεί σταθερά και κόντα στον
τοίχο
Το καλώδιο παροχής ρεύματος και το
καλώδιο επικοινωνίας δεν πρέπει να είναι
μπερδεμένα κατα την τύλιξή τους.
Ο σωλήνας αποχέτευσης πρέπει να
τοποθετηθεί κάτω από τις ψυκτικές
σωληνώσεις και τα καλώδια.
3. Καλύψτε τα με την ταινία χωρίς να
αφήσετε κενά.
4. Οι ψυκτικές σωληνώσεις θα πρέπει
να καλυφθούν ξεχωριστά στο τέλος.
