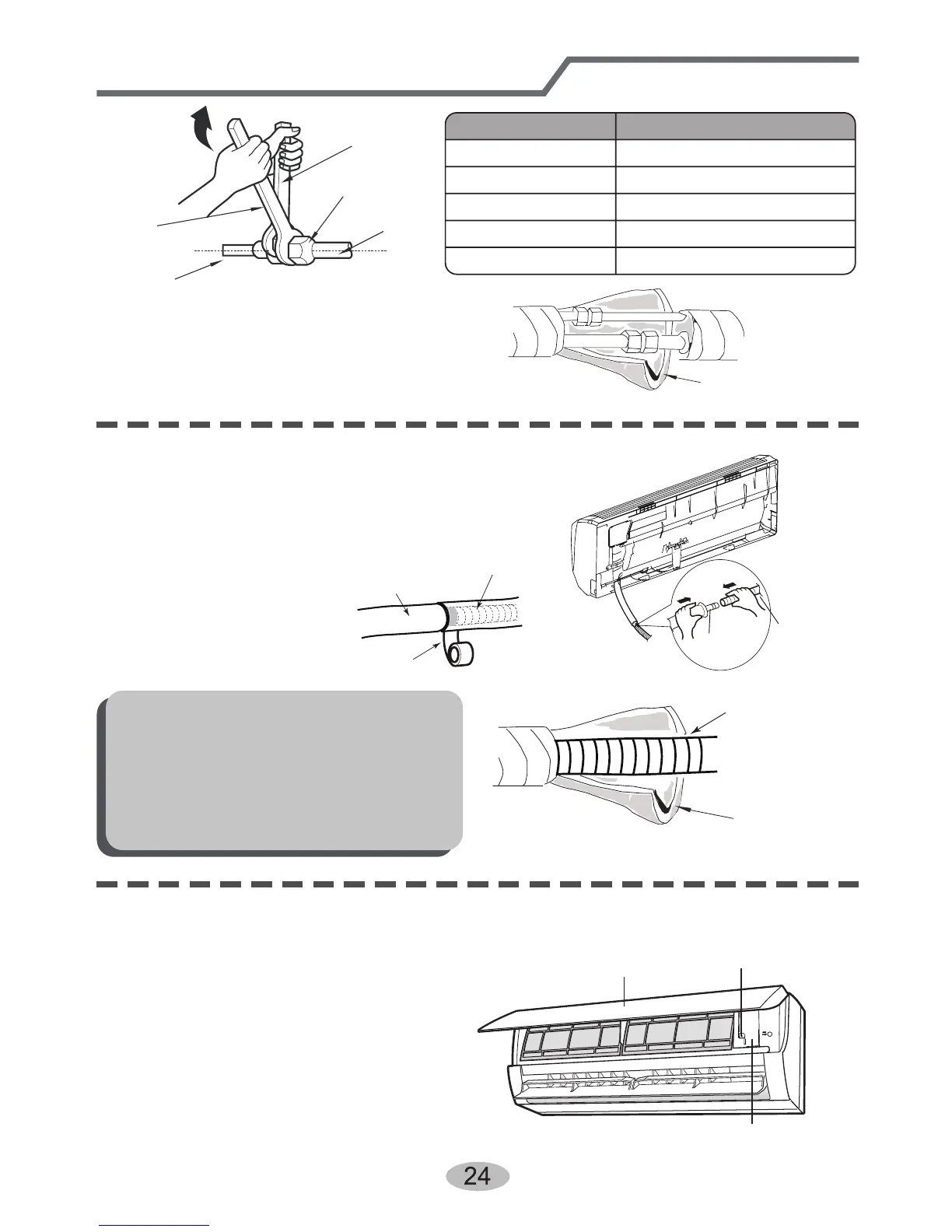

Pasul sase: Instalarea furtunului de scurgere
izolatie
izolatie
1.
2. Infasurati punctul de
legatura cu banda
adeziva.
furtun
scurgere
furtun
scurgere
furtun
scurgere
banda adeziva
conducta de scurgere
a unitatii interioare
conducta de scurgere
a unitatii interioare
● Adaugati conducta izolatoare in
furtunul de scrugere interior pentru a
evita formarea condensului.
Articolele din plastic pentru prelungire
nu sunt incluse.
●
1. Deschideti panoul frontal,
si demontati capacul de protectie
al relor.
capac cabluri
surub
panou
Pasul sapte : Conectarea firelor unitatii interioare
4. Infasurati conducta de interior in
material izolant si xati izolatia cu
banda adeziva.
Instalarea unitatii interioare
cheie
dinamometrica
cheie xa
conducta de interior
conducta
piulita de
legatura
Diametrul piulitei hexagonale Cuplul de strangere (nm)
Φ 6
Φ 9.52
Φ 12
Φ 16
Φ 19
30~40
45~55
60~65
70~75
15~20
Atasati furtunul la oriciul de scurgere
al unitatii interioare.
Note:
