Instalarea unității interioare

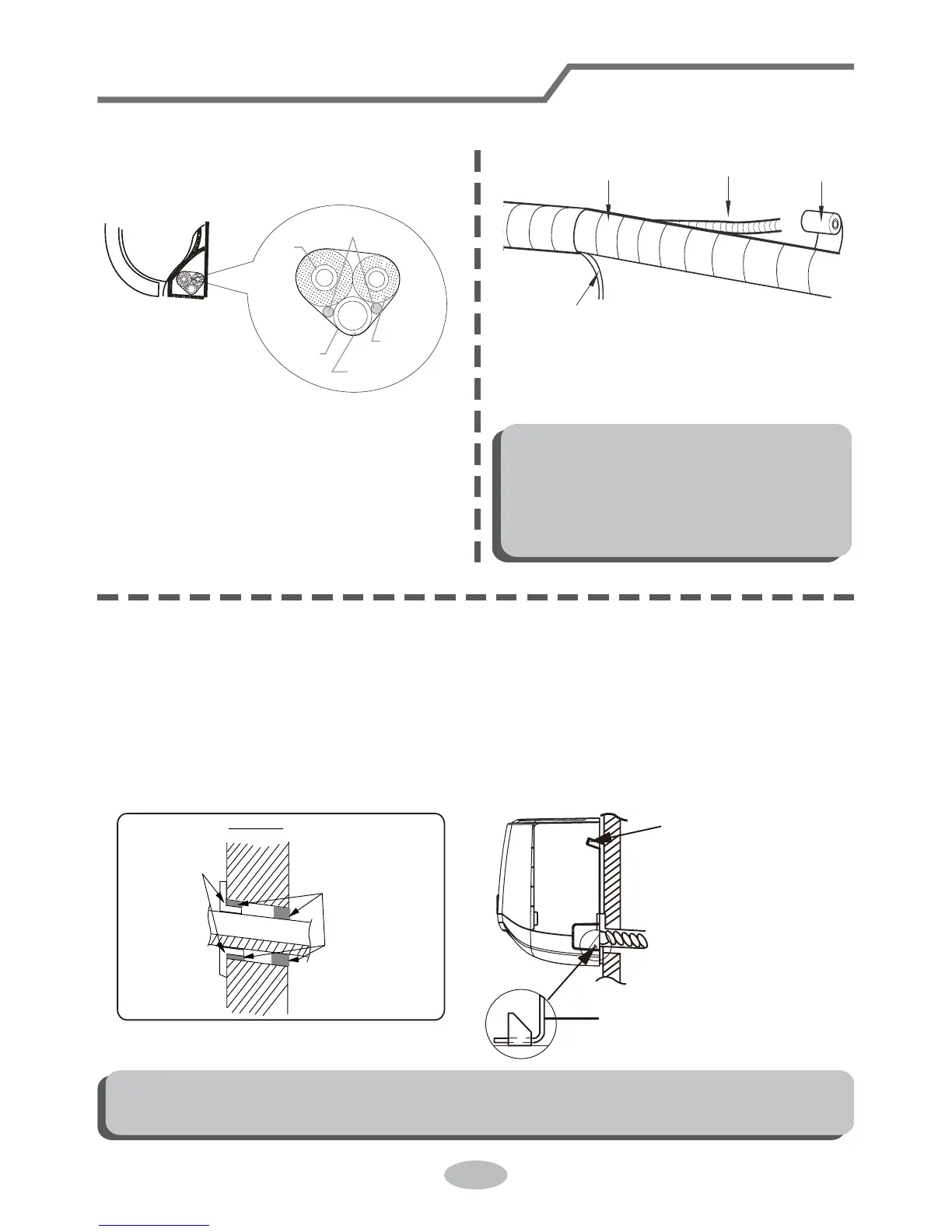

Pasul opt: legarea țevii
1. Legați cu bandă țeava de legătură,
cablul de alimentare și furtunul de
scurgere.
Unitate
interioară
Teavă
gaz
Cablu de alimentare
interior și exterior
Teavă de
lichide
Furtun de
scurgere
Bandă
2. Lăsați puțină rezervă de furtun de
scurgere și cablu de alimentare pentru
instalare atunci când le legați. Când
legați la un anumit grad, separați cablul
de alimentare intern și apoi separați
furtunul de scurgere
3. Legați-le în mod egal
4. Țeava de lichide și cea de gaz trebuie
legate separat la nal
Notă:
• Cablul de alimentare și cablul de
control nu pot  intersectate sau cotite.
• Furtunul de scurgere trebuie legat la
capăt
Bandă
Teavă de legătură
cablu de alimentare interior
Pasul nouă: agățarea unității interioare
1. Puneți țevile legate în țeava din zid și apoi treceți-le prin oriciul pentru țeavă din zid.
2. Agățați unitatea interioară pe cadrul de montare de pe perete.
3. Umpleți golul dintre țevi și oriciul din zid cu cauciuc de etanșare.
4. Fixați țeava din zid.
5. Vericați dacă unitatea interioară este instalată ferm și aproape de zid
Notă:
• Nu îndoiți furtunul de scurgere prea mult pentru a preveni blocajele.
interior
exteriorr
Teavă
perete
cauciuc de
etanșare
cărlig
superior
cârlig inferior al cadrului
de montare pe perete
Furtun de
scurgere
